Description

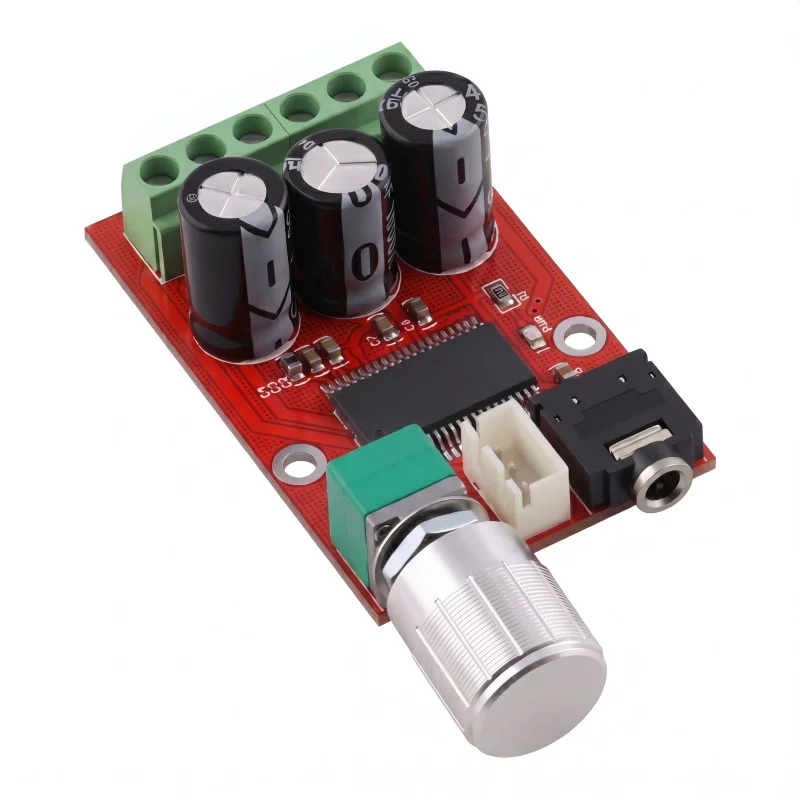

Il modulo amplificatore audio a due canali compatto XH-M145 è progettato per amplificare segnali audio analogici di basso livello per altoparlanti passivi. Il modulo utilizza il circuito integrato YD138-E e opera in classe D. È dotato di un potenziometro rotativo per il controllo del volume, una morsettiera a vite per l’alimentazione e le uscite per gli altoparlanti e un connettore di ingresso audio sulla scheda.
Specifiche tecniche
Modello: XH-M145
Tipo di dispositivo: modulo amplificatore audio stereo
Classe operativa dell’amplificatore: D
Circuito integrato utilizzato: YD138-E
Numero di canali: 2
Alimentazione consigliata: 12 V CC / 1,5 A
Tensione di funzionamento: da 9 a 14 V CC
Potenza di uscita dichiarata: 2 x 8 W su carico di 8 ohm
Potenza di uscita dichiarata: 2 x 12 W su carico di 4 ohm
Dimensioni del modulo: 58 x 36 x 21 mm senza sporgenza del potenziometro
Ingresso segnale audio: connettore sulla scheda
Uscite e alimentazione: morsettiera a vite
Marcatura dei terminali sulla scheda: L-OUT, +12V, GND, R-OUT
Funzioni e caratteristiche
Progettazione stereo per i canali sinistro e destro.
Un potenziometro integrato consente il controllo diretto del volume sul modulo.
Circuito stampato compatto con fori di montaggio per il fissaggio meccanico.
Dotato di condensatori elettrolitici e circuito amplificatore di potenza in un unico modulo.
Secondo la descrizione allegata, il circuito include protezione da sovracorrente, protezione termica e soppressione del rumore.
Ideale per
Integrato in dispositivi audio di dimensioni ridotte.
Progetti di altoparlanti amplificati con alimentazione in corrente continua.
Elettronica per hobby e prototipazione di semplici sistemi audio stereo.
Applicazioni audio per computer o dispositivi multimediali con altoparlanti passivi esterni.
Contenuto della confezione
1 modulo amplificatore audio XH-M145
1 manopola di controllo del potenziometro
1 rondella
1 dado di fissaggio
Perché scegliere questo prodotto?
Modello chiaramente identificato come XH-M145 con il circuito amplificatore YD138-E menzionato.
Amplificatore stereo in formato compatto, ideale per l’integrazione in dispositivi di dimensioni ridotte.
Alimentatore a bassa tensione CC per l’utilizzo in comuni applicazioni in corrente continua.
Il collegamento diretto tra l’alimentatore e gli altoparlanti semplifica il cablaggio.
Il controllo del volume è integrato nel modulo e non richiede un elemento di controllo separato.
Istruzioni di installazione e funzionamento
Osservare la polarità del collegamento di alimentazione sui terminali +12V e GND.
Collega gli altoparlanti alle uscite contrassegnate per i canali sinistro e destro.
Installare il modulo in un’area con sufficiente dissipazione del calore.
Inviare il segnale audio in ingresso tramite il connettore di ingresso sulla scheda.
Scollegare l’alimentazione prima di collegare o scollegare i cavi.
Avviso di sicurezza
Progettato per l’alimentazione in corrente continua a bassa tensione entro l’intervallo specificato.
Un collegamento con polarità errata o un cortocircuito in uscita possono danneggiare il modulo.
I componenti potrebbero surriscaldarsi durante il funzionamento, pertanto non coprire il modulo né installarlo su una superficie infiammabile senza un’adeguata separazione.
Eseguire l’installazione e il collegamento solo quando l’alimentazione elettrica è scollegata.
Il prodotto è un modulo elettronico destinato all’installazione, non un dispositivo terminale con involucro separato.
