Description

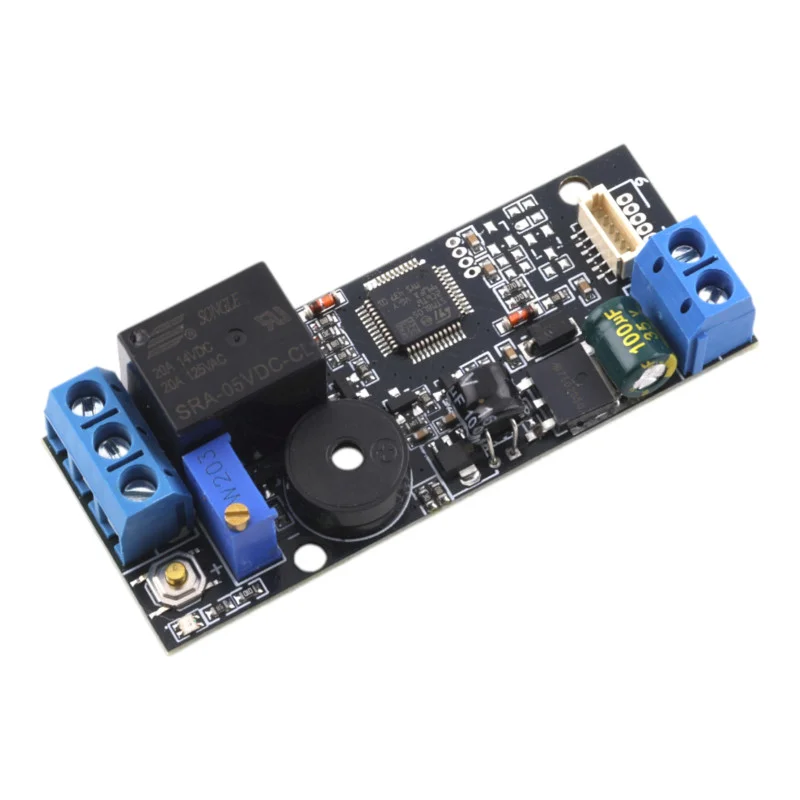

La scheda di controllo K202 è un’unità compatta e affidabile per il controllo di relè tramite sensori di impronte digitali. Consente una semplice gestione degli utenti, un basso consumo energetico e un’impostazione flessibile dei tempi di commutazione dei relè. Ciò la rende adatta al controllo sicuro di serrature elettroniche, sistemi di rilevazione presenze e di accesso o altri dispositivi che richiedono autorizzazione.
Specifiche tecniche
Alimentazione: DC 12V
Uscita: relè (max. 10A, contatto pulito senza tensione)
Capacità di impronte digitali: fino a 120 utenti
Corrente di standby: 15 A
Tempo di relè regolabile: 0,5 30 s (regolabile con potenziometro K2)
Dimensioni della scheda: 64,4 × 25,4 mm
Connettori: MX 1,0 mm / MX 1,25 mm (6 pin per la connessione del sensore di impronte digitali)
Funzioni e caratteristiche
Possibilità di registrare le impronte digitali dell’amministratore e dell’utente
Relè con tempo di commutazione regolabile
Supporta fino a 120 impronte digitali uniche
Consumo energetico in standby molto basso
Facile integrazione nei sistemi di accesso
Istruzioni dettagliate per l’uso
1. Registrare un’impronta digitale: premere brevemente il pulsante SET (K1) . Il LED blu inizierà a lampeggiare velocemente: il sistema è in modalità di registrazione. Posizionare il dito sul sensore. Dopo il segnale musicale, l’impronta digitale è stata salvata. Se si desidera aggiungere altre impronte digitali, aggiungerle una alla volta finché il LED non si attiva. Se non si desidera aggiungerne altre, attendere qualche secondo: il sistema tornerà in modalità standby.
2. Utilizzo delle impronte digitali memorizzate: posizionare il dito registrato sul sensore. Il relè si chiuderà e rimarrà attivo per il tempo impostato dal potenziometro K2.
3. Impostazione del tempo di commutazione del relè: ruotare il potenziometro K2 e impostare il tempo di commutazione del relè nell’intervallo 0,5 – 30 secondi. Il relè funziona come contatto di commutazione (senza uscita di tensione).
4. Ripristino delle impostazioni di fabbrica: tenere premuto il pulsante SET finché non si sente un segnale acustico prolungato e una melodia. Tutte le impronte digitali verranno cancellate e la scheda tornerà alle impostazioni predefinite. È possibile utilizzare qualsiasi dito nelle impostazioni di fabbrica.
5. Indicatori di stato: in modalità standby, tutti i LED sono spenti. Durante il funzionamento (registrazione, verifica), i LED sono accesi o lampeggianti a seconda dell’attività corrente.
Commento
Di fabbrica, il sistema è “aperto”: è possibile utilizzare qualsiasi impronta digitale. Dopo la registrazione, è sempre necessario utilizzare le impronte digitali memorizzate.
Un relè è un contatto di commutazione puro: non emette tensione, ma commuta o apre solo il circuito collegato.
Durante l’installazione, assicurarsi della corretta polarità dell’alimentazione e del collegamento sicuro dell’uscita del relè.
