Description
Il modulo laser rosso da 650 nm con proiezione circolare e a croce è progettato per applicazioni di puntamento, posizionamento e guida ottica in ambito industriale, nella tecnologia di misurazione e nell’integrazione di dispositivi. Il modulo utilizza ottiche DOE con messa a fuoco regolabile ed è alimentato a 5 V CC. L’alloggiamento in alluminio favorisce la dissipazione del calore e garantisce la resistenza meccanica durante il normale funzionamento.
Specifiche tecniche
Tipo di prodotto: modulo laser con proiezione circolare con croce
Colore del laser: rosso
Lunghezza d’onda: 650 nm
Dimensioni della cassa: Ø18 x 65 mm
Materiale dell’alloggiamento: alluminio
Tipo di lente: PMMA
Tipo di ottica: DOE
Messa a fuoco: regolabile
Modalità operativa: APC/ACC
Tensione di alimentazione: 5 V CC
Connessione: cavo da 1 m con connettore CC da 5,5/2,1 mm
Temperatura di esercizio: da -10 a +50 °C
Temperatura di conservazione: da -40 a +85 °C
Tempo medio tra i guasti: più di 8000 ore
Tabella di potenza ottica reale
| Potenza ridotta | Prestazioni ottiche reali |
| 10 mW | da 7,5 a 8,5 mW |
| 30 mW | da 18 a 24 mW |
| 50 mW | da 38 a 45 mW |
| 100 mW | da 75 a 95 mW |
| 150 mW | da 100 a 120 mW |
| 200 mW | da 130 a 150 mW |
Funzioni e caratteristiche
Proiezione circolare con mirino per una mira ottica precisa
Laser rosso da 650 nm adatto per la guida e l’indicazione visiva generale
Ottica DOE per la creazione di un modello definito
Messa a fuoco regolabile per adattare la proiezione a distanze e applicazioni specifiche.
Corpo in alluminio per una migliore stabilità termica e resistenza meccanica.
Alimentatore a 5 V CC per una facile integrazione in dispositivi e banchi di prova
Modalità operative APC e ACC per il controllo corrispondente del diodo laser
Ideale per
Rilievi e posizionamento industriali
Sistemi di guida per linee di produzione
Marcatura di punti di riferimento
Integrazione in dispositivi di misura e controllo
Applicazioni di laboratorio e di sviluppo
Regolazione, impostazione e verifica della geometria
Contenuto della confezione

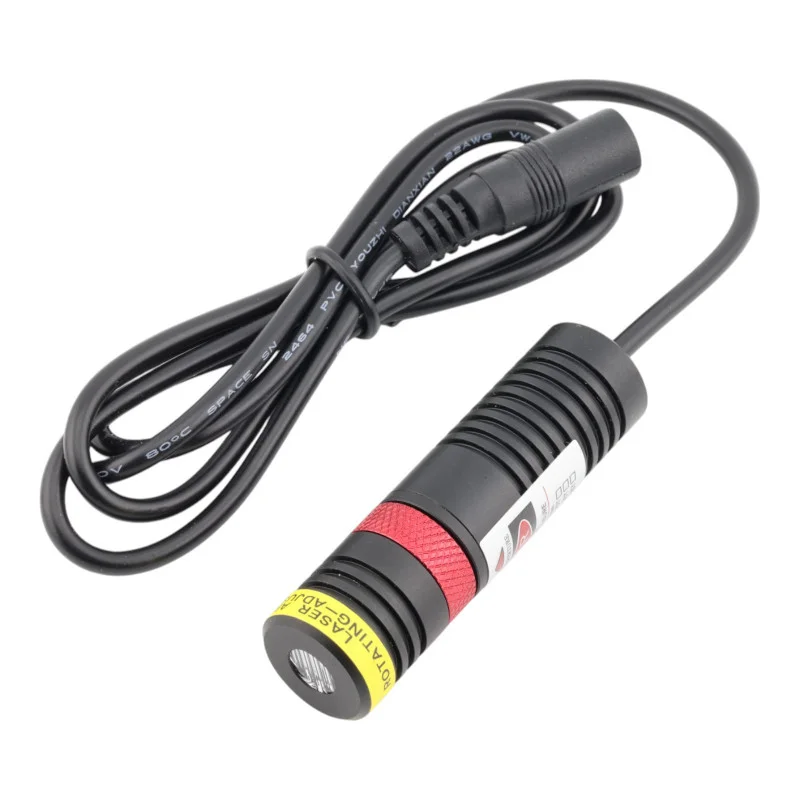

1 modulo laser rosso 650nm, cerchio con croce
1 cavo di collegamento da 1 m con connettore CC da 5,5/2,1 mm
Perché scegliere questo prodotto?
Combinazione di dimensioni compatte e robusta struttura in metallo.
Schema di proiezione a cerchio e croce chiaramente definito per applicazioni tecniche.
Valori di potenza ottica nominale e reale chiaramente specificati.
Alimentatore standard da 5 V CC e cavo di collegamento già predisposto.
Soluzione idonea per l’integrazione in sistemi industriali, di laboratorio e di sviluppo.
Istruzioni di installazione e funzionamento
Durante l’installazione, assicurarsi che il modulo sia fissato meccanicamente in modo saldo, senza trasmissione di vibrazioni.
Per un corretto funzionamento, è necessario utilizzare un alimentatore stabilizzato a 5 V CC.
Dopo l’installazione, regolare la messa a fuoco in base alla distanza di lavoro desiderata e alle dimensioni dell’immagine proiettata.
Durante il funzionamento prolungato, si raccomanda di garantire un’adeguata dissipazione del calore in base alla variante di potenza selezionata.
Utilizzare il modulo entro l’intervallo di temperatura di funzionamento specificato.
Avviso di sicurezza
Le radiazioni laser possono essere pericolose per la vista.
Non guardare direttamente il fascio luminoso in uscita né il suo riflesso su superfici lucide.
Quando si integra il modulo in un dispositivo, si consiglia di adottare misure di protezione adeguate in base alla variante di alimentazione del modulo stesso.
Il prodotto non è destinato all’uso senza un’adeguata valutazione tecnica in applicazioni in cui un malfunzionamento potrebbe comportare un rischio per la salute o per i beni.
