Description

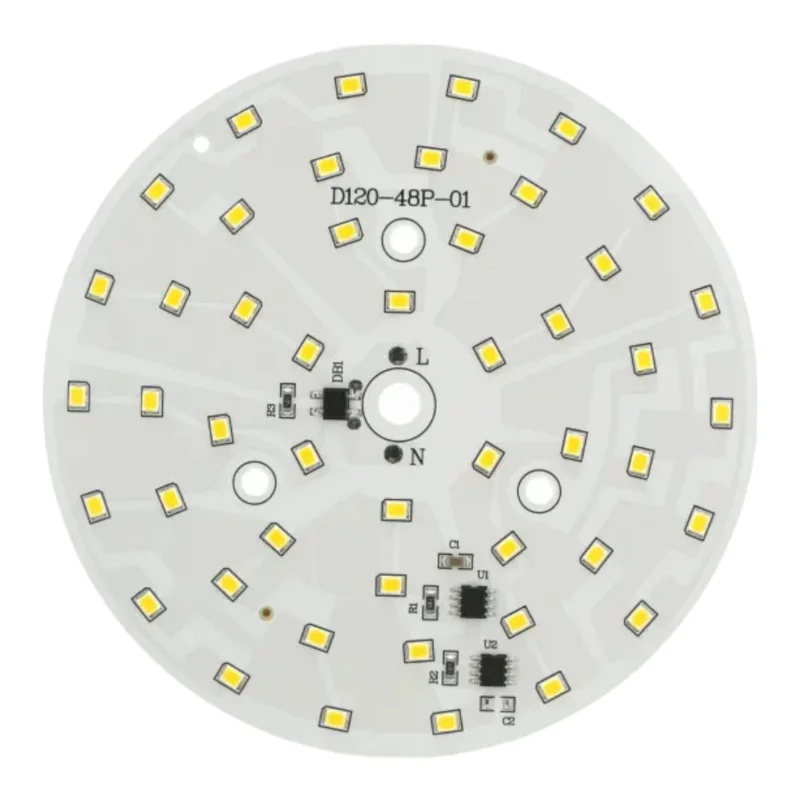

Il modulo LED rotondo è concepito come sorgente luminosa per apparecchi di illuminazione e retrofit di apparecchi di illuminazione che richiedono un circuito stampato circolare compatto e un’alimentazione CA diretta. Il modulo è disponibile nelle tonalità di luce bianco caldo (3000-3500K) e bianco freddo (6000-6500K).
Specifiche tecniche
Codice: AM6592
Tipo di LED: SMD 2835
Numero di LED: 48
Potenza nominale: 18W
Alimentazione: 170-275 V CA
Diametro esterno: 120 mm
Angolo del fascio: 120130°
Flusso luminoso: 14401620 lm
Colore della luce (combinazione): bianco caldo (30003500K) o bianco freddo (60006500K)
Funzioni e caratteristiche
Alimentazione elettrica direttamente dalla rete elettrica CA in un’ampia gamma di 170275 V CA
Design circolare per l’integrazione in apparecchi di illuminazione a soffitto e a parete
Ampio angolo di fascio per un’illuminazione uniforme
Assemblaggio SMD 2835 per la progettazione di moduli compatti
Importante: il modulo non contiene fili o morsettiera, i fili devono essere saldati direttamente al circuito stampato del modulo LED
Ideale per
Riparazione e revisione di apparecchi di illuminazione con modulo LED circolare
Plafoniere e applique per interni
Apparecchi di illuminazione tecnici e realizzati appositamente che richiedono alimentazione CA
Apparecchi di illuminazione personalizzati e prototipi
Contenuto della confezione
1x modulo LED (PCB) Ø120 mm
Senza fili e senza morsettiera
Perché scegliere questo prodotto?
Parametri definiti per potenza, intervallo di potenza e flusso luminoso
Possibilità di scegliere il colore della luce in base all’applicazione
Formato circolare compatto adatto ai comuni design degli apparecchi di illuminazione
Ampio angolo di fascio per l’illuminazione di aree
Istruzioni per l’installazione e l’uso
Installare in un apparecchio di illuminazione o in un gruppo che garantisca il fissaggio meccanico del modulo e la protezione dal contatto con parti sotto tensione.
Saldare i fili direttamente ai pad di saldatura del modulo; utilizzare fili con resistenza alla temperatura e sezione trasversale adeguate al carico di corrente.
Durante la saldatura, ridurre al minimo il tempo di riscaldamento dei pad di saldatura ed evitare il surriscaldamento dei LED e del PCB.
Assicurare la dissipazione del calore in base alla progettazione dell’apparecchio di illuminazione; il funzionamento senza un raffreddamento adeguato può ridurne la durata e causare guasti.
Prima della messa in servizio, verificare la qualità delle giunzioni saldate, del fissaggio meccanico e dell’isolamento elettrico.
Avviso di sicurezza
Il modulo è progettato per l’alimentazione di rete e funziona con una tensione pericolosa di 170275 V CA. Una manipolazione impropria può provocare scosse elettriche, ustioni o incendi.
L’installazione e la manutenzione possono essere eseguite solo da personale qualificato con conoscenze specifiche in materia di lavori su apparecchiature elettriche e nel rispetto delle norme e dei regolamenti applicabili.
Prima di qualsiasi manipolazione, scollegare sempre il dispositivo dall’alimentazione e verificare che non vi sia tensione. Non è sufficiente spegnere l’interruttore, è necessario assicurarsi che sia scollegato dalla rete elettrica.
Il modulo non contiene fili o morsetti; il collegamento avviene tramite saldatura. Saldature inadeguate, fili allentati o isolamento inadeguato possono causare surriscaldamento, cortocircuito e conseguenti danni o incendi.
Dopo il collegamento, tutte le parti sotto tensione e i collegamenti saldati devono essere coperti in modo affidabile e protetti contro il contatto. Il modulo non deve essere utilizzato in modo liberamente accessibile.
Mantenere distanze di isolamento sufficienti e utilizzare materiali isolanti adatti e resistenti alle temperature generate durante il funzionamento.
Non utilizzare in ambienti con elevata umidità o in cui potrebbe formarsi condensa, a meno che il modulo non faccia parte di un apparecchio di illuminazione opportunamente coperto.
Assicurare un raffreddamento adeguato. Il surriscaldamento può causare il degrado dei LED, alterazioni dei parametri, guasti e un aumento del rischio di danni ai materiali circostanti.
Non utilizzare il modulo se il PCB, i LED, le piazzole di saldatura sono danneggiati o se si notano segni di surriscaldamento.
