Description

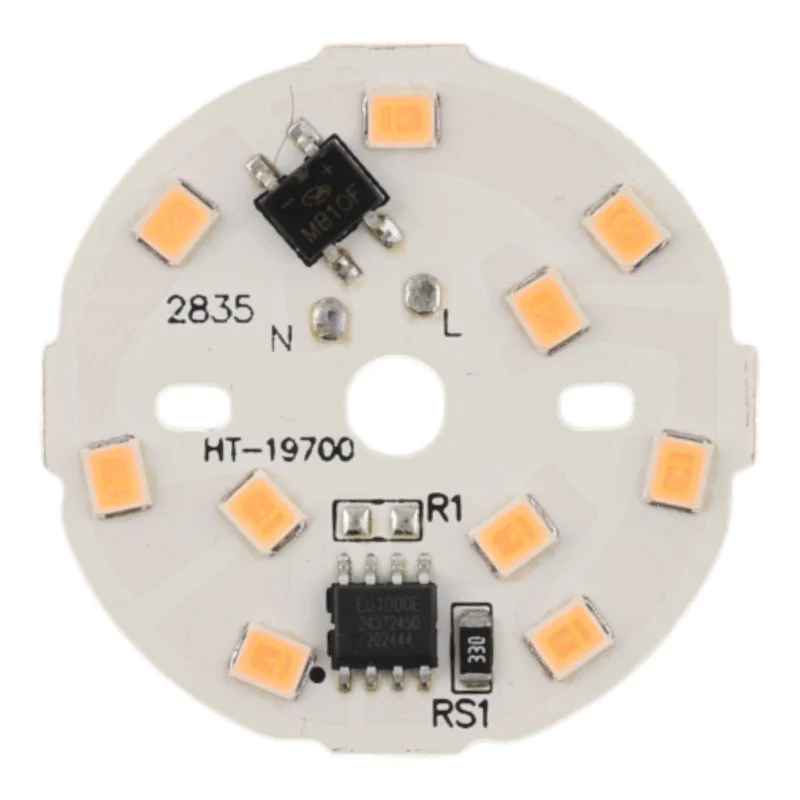

Il modulo LED rotondo per alimentazione di rete 220240 V CA è progettato per apparecchi di illuminazione compatti e applicazioni di illuminazione che richiedono una semplice integrazione su un circuito stampato. Il modulo è disponibile in diverse varianti di colore della luce (verde, rosso, blu).
Specifiche tecniche
Codice prodotto: AM1911
Consumo energetico nominale: 3 W
Alimentazione: 220-240 V CA
Tipo di LED: 2835 SMD
Numero di LED: 10
Diametro esterno: 34 mm
Angolo del fascio: 120130°
Intensità luminosa: 270300 lm
Opzioni di colore chiaro: verde, rosso, blu
Funzioni e caratteristiche
Design circolare compatto adatto all’integrazione in piccoli apparecchi di illuminazione
Ampio angolo di fascio per un’illuminazione uniforme all’interno dell’apparecchio di illuminazione
Montaggio LED SMD 2835 per montaggio PCB standard
Alimentazione elettrica direttamente dalla rete 220240 V CA (a seconda della progettazione del modulo)
Ideale per
Luci di segnalazione e di segnalazione (in base al colore della luce selezionato)
Illuminazione da incasso e decorativa con spazio limitato
Sostituzione di moduli LED in apparecchi di illuminazione compatibili per dimensioni e alimentazione
Prototipi e progetti personalizzati di apparecchi di illuminazione alimentati dalla rete elettrica
Contenuto della confezione
1x modulo LED rotondo Ø34 mm
I fili e i morsetti non sono inclusi nella confezione.
Perché scegliere questo prodotto?
Parametri di base definiti per la progettazione e l’integrazione (tensione, potenza, dimensioni, angolo, luminosità)
Molteplici opzioni di colore per diverse esigenze applicative
Facile integrazione meccanica grazie al formato circolare
Istruzioni per l’installazione e l’uso
Il modulo non contiene fili o morsettiera; i fili conduttori devono essere saldati direttamente al circuito stampato del modulo LED.
Prima di procedere alla saldatura, verificare la polarità/marcatura dei punti di connessione sul modulo e utilizzare fili con un’adeguata resistenza alla temperatura di isolamento.
Durante il montaggio, assicurarsi che il modulo sia fissato saldamente in modo che non vi siano sollecitazioni meccaniche sui giunti saldati.
Dopo l’installazione, verificare la resistenza elettrica e le distanze di isolamento all’interno dell’intero apparecchio di illuminazione in base ai requisiti della tensione di rete.
Per un corretto funzionamento è necessario garantire un’adeguata dissipazione del calore all’interno della struttura dell’apparecchio di illuminazione.
Avviso di sicurezza
Il modulo è progettato per un’alimentazione CA da 220-240 V. Si tratta di una tensione di rete pericolosa che può causare scosse elettriche, ustioni o incendi.
Eseguire l’installazione, il collegamento e la manutenzione solo quando l’alimentazione elettrica è scollegata e dopo aver verificato l’assenza di tensione.
Si consiglia di affidare l’installazione e il collegamento a personale qualificato con conoscenze specifiche su apparecchiature a bassa tensione, nel rispetto delle normative vigenti.
Il modulo LED deve essere utilizzato in un involucro/apparecchio di illuminazione elettricamente sicuro, che garantisca protezione dal contatto con parti sotto tensione.
Non utilizzare un modulo con un circuito stampato danneggiato, componenti allentati o segni visibili di surriscaldamento.
Durante la saldatura, fare attenzione a non creare ponti tra percorsi conduttivi, giunzioni fredde o danni meccanici ai pad; verificare la qualità delle connessioni dopo la saldatura.
Assicurare distanze di isolamento sufficienti, uno scarico meccanico dei cavi di alimentazione e una protezione contro lo sfilamento dei cavi dai punti di saldatura.
Non posizionare il modulo in un ambiente con rischio di contatto con acqua o condensa, a meno che non sia fornita un’adeguata protezione all’interno dell’apparecchio di illuminazione.
Dopo aver completato l’installazione, verificare il funzionamento e la sicurezza dell’intero apparecchio; se si notano sintomi insoliti (odore, fumo, surriscaldamento), scollegare immediatamente l’apparecchio dalla rete elettrica.
