Description

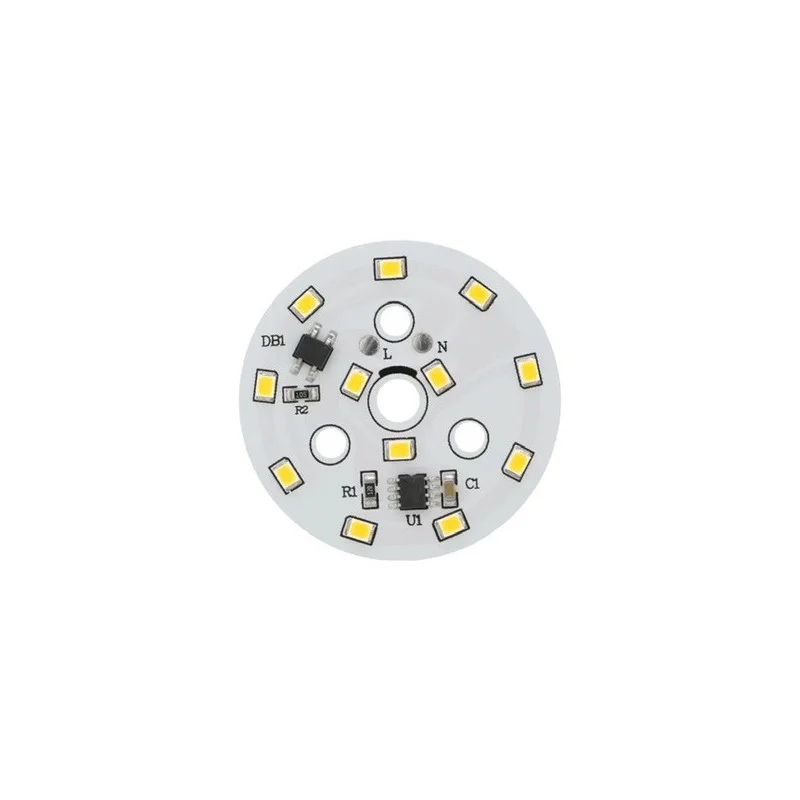

Modulo LED rotondo per alimentazione diretta da 220-240 V CA. È progettato per la riparazione e la produzione di apparecchi di illuminazione in cui è richiesta un’unità luminosa compatta con circuito stampato e un ampio angolo di emissione. Il modulo è disponibile nelle varianti di temperatura colore bianco caldo e bianco freddo.
Specifiche tecniche
Consumo energetico: 7 W
Alimentazione: 220-240 V CA
Tipo di LED: SMD 2835
Numero di LED: 12
Diametro esterno del modulo: 50 mm
Angolo del fascio: 120130°
Flusso luminoso: 530600 lm
Durata: 10.000 ore
Opzioni di colore della luce: bianco caldo (30003500 K), bianco freddo (60006500 K)
Funzioni e caratteristiche
Design circolare compatto adatto all’integrazione in apparecchi di illuminazione con spazio limitato
Alimentazione diretta da rete 220240 V CA senza sorgente CC esterna
Ampio angolo di fascio adatto per l’illuminazione di aree
Gruppo LED SMD 2835 per applicazioni di illuminazione generale
Ideale per
Riparazioni e revisioni di apparecchi di illuminazione a LED di rete
Produzione di apparecchi di illuminazione semplici con alimentazione diretta dalla rete elettrica
Plafoniere e applique con modulo luminoso circolare
Illuminazione tecnica e di servizio negli interni
Contenuto della confezione
1× Modulo LED rotondo Ø50 mm
I fili e i morsetti non sono inclusi nella confezione.
Perché scegliere questo prodotto?
Parametri chiaramente definiti per la progettazione e la sostituzione dei moduli luminosi
Possibilità di selezionare la temperatura del colore in base alle esigenze applicative
Tipo LED standard (SMD 2835) e dimensioni compatte Ø50 mm
Soluzione adatta per l’uso di servizio e la produzione di pezzi di apparecchi di illuminazione
Istruzioni per l’installazione e l’uso
Il modulo non contiene fili o morsetti; i fili conduttori devono essere saldati direttamente al circuito stampato del modulo LED.
Prima di procedere alla saldatura, verificare la polarità/marcatura dei punti di collegamento sulla scheda e utilizzare fili con isolamento adeguato alla tensione di rete.
Installare il modulo su un substrato idoneo alla dissipazione del calore; durante la progettazione dell’apparecchio di illuminazione, garantire un isolamento termico e una ventilazione sufficienti in base alla struttura.
Dopo l’installazione, controllare il fissaggio meccanico, l’isolamento elettrico e lo scarico della trazione dei cavi di alimentazione.
Utilizzare solo in apparecchi di illuminazione chiusi o in una struttura che impedisca il contatto accidentale con parti sotto tensione.
Avviso di sicurezza
Il modulo è progettato per un’alimentazione a 220240 V CA; si tratta di una tensione di rete pericolosa che comporta il rischio di scosse elettriche, ustioni o incendi.
Eseguire l’installazione e la manutenzione solo con l’alimentazione scollegata e dopo aver verificato che non vi sia tensione sui cavi.
Si consiglia di affidare l’installazione e il collegamento a personale con qualifiche elettriche adeguate e conoscenza della tensione di rete.
Non utilizzare il modulo all’esterno dell’apparecchio di illuminazione senza protezione contro i contatti; sulla scheda potrebbero essere presenti parti sotto tensione.
Utilizzare strumenti e procedure adeguati durante la saldatura; una saldatura non corretta può causare il surriscaldamento dei collegamenti, cortocircuiti o fili allentati.
Assicurare distanze di isolamento sufficienti, scarico meccanico dei cavi e protezione dalle vibrazioni; un filo allentato può causare cortocircuiti o lesioni.
Non installare il modulo in un ambiente con acqua o elevata umidità, a meno che l’intera struttura dell’apparecchio di illuminazione non sia progettata per le condizioni indicate.
Non coprire il modulo con materiali termoisolanti né limitare la dissipazione del calore; temperature eccessive riducono la durata utile e aumentano il rischio di guasti.
Se la scheda, il LED o i collegamenti di alimentazione risultano danneggiati, non utilizzare più il modulo e rimuoverlo dal servizio.
