Description

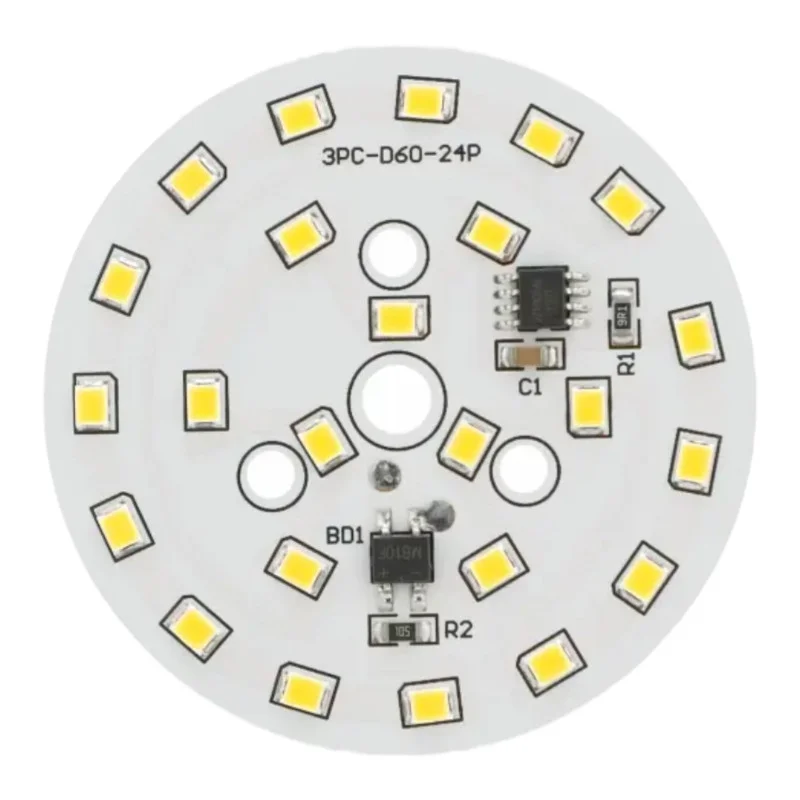

Il modulo LED rotondo per alimentazione CA diretta è progettato per la riparazione e la produzione di apparecchi di illuminazione che richiedono un circuito stampato circolare compatto e un ampio angolo di emissione luminosa. Il modulo è disponibile con luce bianca calda o bianca fredda.
Specifiche tecniche
Tipo di LED: 2835 SMD
Numero di LED: 24
Consumo energetico nominale: 9 W
Alimentazione: 170-275 V CA (alimentazione di rete diretta)
Diametro esterno: 60 mm
Angolo del fascio: 120130°
Intensità luminosa: 720810 lm
Colore della luce (varianti): bianco caldo (30003500 K), bianco freddo (60006500 K)
Funzioni e caratteristiche
Design circolare per l’installazione in apparecchi di illuminazione e sorgenti luminose compatte
Ampio angolo di fascio adatto per l’illuminazione di aree
Alimentazione elettrica direttamente da CA senza fonte esterna a bassa tensione (a seconda della progettazione del modulo)
Installazione LED SMD per una distribuzione uniforme della luce sulla superficie del modulo
Ideale per
Riparazione e revisione di apparecchi di illuminazione con modulo LED circolare Ø60 mm
Progetti fai da te e prototipi di apparecchi di illuminazione a LED in rete
Plafoniere e applique con diffusore e spazio sufficiente per l’isolamento e il raffreddamento
Contenuto della confezione
1x modulo LED rotondo Ø60 mm
I fili e i morsetti non sono inclusi nella confezione.
Perché scegliere questo prodotto?
Parametri elettrici e ottici chiaramente definiti per la progettazione e la manutenzione degli apparecchi di illuminazione
Dimensioni compatte di Ø60 mm pur mantenendo un ampio angolo di fascio
Possibilità di selezionare la temperatura del colore in base all’applicazione
Istruzioni per l’installazione e l’uso
Importante: il modulo non contiene fili né morsettiera; i fili conduttori devono essere saldati direttamente al circuito stampato del modulo LED.
Prima di procedere alla saldatura, scollegare l’alimentazione e verificare che non ci sia tensione.
Utilizzare fili con un isolamento adeguato alla tensione di rete e prevedere un sistema antistrappo per evitare che le sollecitazioni meccaniche vengano trasmesse ai giunti saldati.
Dopo l’installazione, assicurarsi che nessuna parte conduttiva del modulo possa toccare le parti metalliche dell’apparecchio di illuminazione senza un adeguato isolamento.
Installare il modulo nell’apparecchio di illuminazione in modo tale da garantire un raffreddamento sufficiente e da non superare le condizioni di funzionamento previste dalla progettazione dell’apparecchio.
Avviso di sicurezza
Avvertenza: il modulo è alimentato da una tensione di rete di 170275 V CA. Un utilizzo improprio può causare scosse elettriche, incendi o danni al dispositivo.
Eseguire l’installazione e la manutenzione solo con l’alimentazione scollegata; dopo la disconnessione, attendere che tutti i componenti del circuito si scarichino e verificare sempre lo stato di assenza di tensione mediante misurazione.
Non utilizzare il modulo all’esterno di un apparecchio di illuminazione chiuso o senza prevedere una copertura che impedisca il contatto con parti sotto tensione.
Assicurare distanze di isolamento e fissaggio meccanico sufficienti; evitare il contatto con parti conduttive, viti o bordi che potrebbero danneggiare l’isolamento dei fili.
Utilizzare solo fili e materiale di saldatura adatti alle applicazioni di rete; dopo la saldatura, verificare la qualità dei collegamenti e l’assenza di cortocircuiti.
Non utilizzare il modulo in ambienti con elevata umidità o in cui potrebbe formarsi condensa, a meno che la progettazione dell’apparecchio di illuminazione non fornisca una protezione adeguata.
Se la scheda, i LED, i pad di saldatura o l’isolamento dei cavi sono danneggiati, non utilizzare più il modulo.
