Description

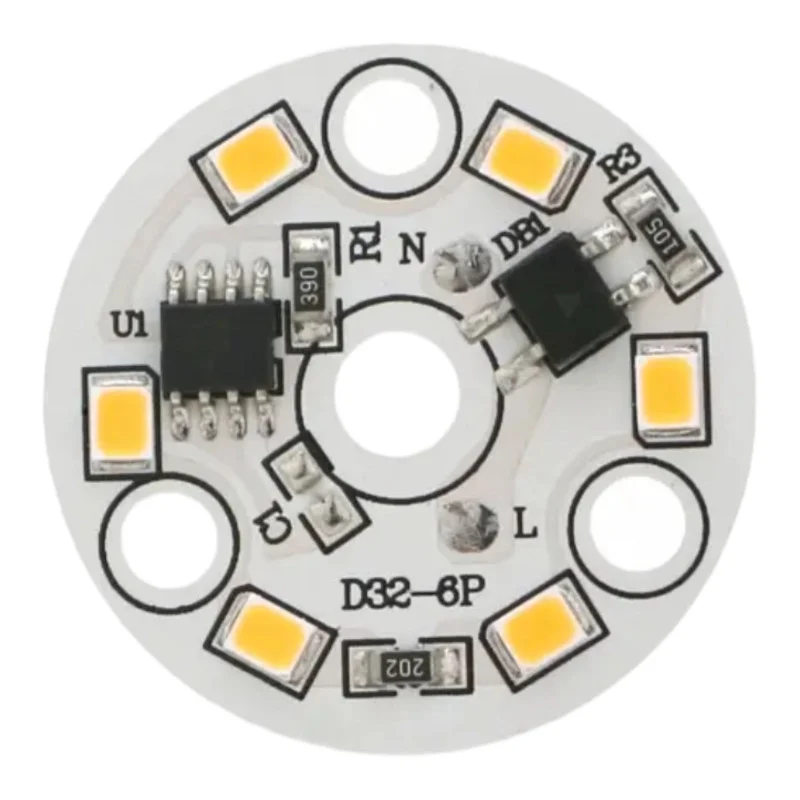

Il modulo LED rotondo per alimentazione diretta dalla rete 220-240 V CA è progettato per l’integrazione in apparecchi di illuminazione e gruppi ottici dove sono richiesti un design compatto e un collegamento elettrico semplice. Grazie al suo diametro di 32 mm, è particolarmente adatto per apparecchi di illuminazione di piccole dimensioni, per la sostituzione di pannelli luminosi e per interventi di manutenzione.
Specifiche tecniche
Tipo di LED: 2835 SMD
Numero di LED: 6
Colore della luce: bianco (a seconda della variante, bianco caldo 30003500K / bianco freddo 60006500K)
Alimentazione: 220-240 V CA
Consumo energetico: 3 W
Diametro esterno del modulo: 32 mm
Angolo del fascio: 120130°
Intensità luminosa: 220280 lm
Funzioni e caratteristiche
Design circolare compatto per l’integrazione in apparecchi di illuminazione con spazio limitato
Ampio angolo di fascio luminoso, ideale per l’illuminazione di aree
Alimentazione direttamente dalla rete CA a 220-240 V (non è necessaria una fonte di alimentazione CC esterna).
Variazione del colore della luce in base alla combinazione selezionata (bianco caldo / bianco freddo)
Ideale per
Sostituzione di schede LED in apparecchi di illuminazione alimentati dalla rete elettrica
Apparecchi di illuminazione a incasso e a superficie con spazio circolare per modulo Ø32 mm
Apparecchi di illuminazione tecnici e di utilità in cui è richiesta una semplice integrazione del modulo LED
Contenuto della confezione
1 modulo LED rotondo Ø32 mm
Importante: il modulo non contiene fili né morsettiera, i fili devono essere saldati direttamente al circuito stampato del modulo LED.
Perché scegliere questo prodotto?
Parametri chiaramente definiti per la progettazione e la sostituzione dei moduli luminosi
Dimensioni compatte pur mantenendo un flusso luminoso utile.
Possibilità di selezionare la temperatura del colore in base all’applicazione
Istruzioni di installazione e funzionamento
Eseguire l’installazione solo quando l’alimentazione elettrica è scollegata e il luogo di lavoro è protetto per evitare accensioni accidentali.
Saldare i fili direttamente ai pad di saldatura del modulo; utilizzare fili con un isolamento adeguato alla tensione di rete e assicurarsi che vi sia un sufficiente scarico della tensione (fissaggio meccanico dei fili all’esterno del punto di saldatura).
Durante la saldatura, ridurre il tempo di riscaldamento al minimo indispensabile per evitare di danneggiare il LED o il circuito stampato.
Installare il modulo nell’apparecchio di illuminazione in modo che le parti sotto tensione non possano essere toccate e che sia garantita una distanza sufficiente dalle parti metalliche della struttura, in conformità con i requisiti di isolamento.
Assicurarsi di garantire un raffreddamento adeguato in base al design dell’apparecchio di illuminazione; non utilizzare il modulo in uno spazio chiuso privo di dissipazione del calore, poiché potrebbe verificarsi un surriscaldamento eccessivo.
Dopo l’installazione, verificare la solidità dei collegamenti, l’isolamento ed eseguire un test funzionale dell’apparecchio di illuminazione.
Avviso di sicurezza
Il prodotto è progettato per un’alimentazione CA di 220-240 V. Un uso improprio può causare scosse elettriche, incendi o danni al dispositivo.
Affidate l’installazione e la manutenzione a personale qualificato con esperienza nel lavoro su apparecchiature elettriche a bassa tensione.
Non collegare il modulo all’alimentazione durante l’assemblaggio, la saldatura o quando i fili sono scoperti. Verificare sempre che il modulo sia diseccitato prima di qualsiasi intervento.
Non utilizzare il modulo al di fuori dell’apparecchio di illuminazione o senza predisporre una protezione contro il contatto. Durante il funzionamento, sulla scheda potrebbero essere presenti parti pericolose sotto tensione di rete.
Assicurarsi che i cavi di alimentazione siano adeguatamente isolati e fissati meccanicamente. Un cavo allentato o un isolamento insufficiente possono causare cortocircuiti, surriscaldamento o lesioni.
Non installare il modulo in ambienti con acqua, condensa o elevata umidità, a meno che la progettazione dell’apparecchio di illuminazione non preveda un’adeguata protezione.
Non coprire il modulo con materiali termoisolanti e non superare i limiti di temperatura indicati dal progetto dell’apparecchio; temperature eccessive riducono la durata di vita e aumentano il rischio di guasti.
Se il circuito stampato, i LED, i punti di saldatura o l’isolamento sono danneggiati, non utilizzare più il modulo.
