Description

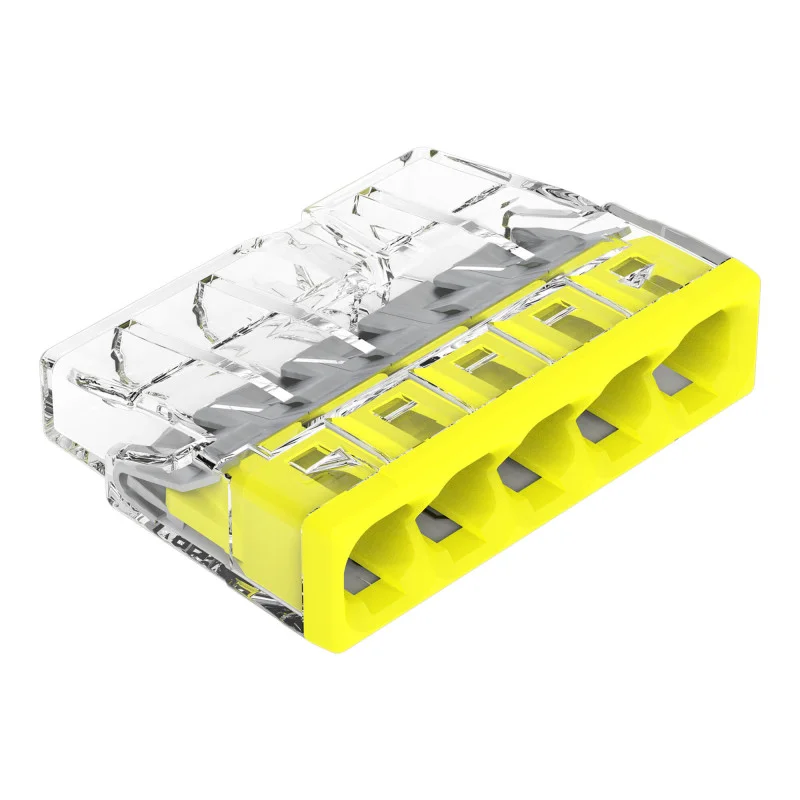

Il terminale di installazione WAGO serie 2273 è progettato per il collegamento di conduttori rigidi tramite inserimento diretto nel contatto. Il design con cinque punti di connessione consente una derivazione rapida e ordinata dei conduttori in scatole di derivazione e altre aree con spazio limitato. Venduto singolarmente.
Specifiche tecniche
Produttore: WAGO
Serie: 2273
Tipo di tecnologia di connessione: PUSH WIRE
Numero di punti di connessione: 5
Numero di potenziali: 1
Progettato per conduttori solidi
Intervallo di sezione del filo: 0,52,5 mm2
Gamma di cavi: 20-16 AWG
Materiale dei conduttori collegabili: rame, alluminio
Metodo di controllo: inserimento diretto
Lunghezza di spelatura: 11 mm
Direzione di connessione: laterale
Tensione nominale: 450 V
Corrente nominale: 24 A
Tensione di sovratensione consigliata: 4 kV
Categoria di sovratensione: II
Temperatura dell’aria ambiente durante il funzionamento: +60 °C
Temperatura di esercizio continua: 105 °C
Designazione della temperatura secondo EN 60998: T60
Materiale isolante: policarbonato (PC)
Colore della custodia: trasparente
Colore della copertina: giallo
Dimensioni: 22 x 5,8 x 16,7 mm
Peso: 1,6 g
Codice prodotto: 4698551
Funzioni e caratteristiche
Terminale compatto per conduttori rigidi in impianti elettrici.
Il collegamento dei fili avviene tramite inserimento diretto, senza l’utilizzo di attrezzi.
L’involucro trasparente consente l’ispezione visiva dell’inserimento del filo.
Schema a potenziale singolo per il collegamento di cinque fili a un nodo.
Il foro di prova consente di effettuare test elettrici nello stato di installazione.
Il design è adatto all’utilizzo in scatole di derivazione con spazio limitato.
Ideale per
Collegamento di fili fissi in impianti elettrici domestici e industriali.
Derivazione dei cavi nelle scatole di derivazione e di installazione.
Installazione, manutenzione e modifica di impianti fissi di distribuzione elettrica.
Applicazioni in cui è richiesto un collegamento rapido e chiaro di più fili.
Contenuto della confezione
1x Morsetto di installazione WAGO 2273, 5 poli
Perché scegliere questo prodotto?
I parametri elettrici e di temperatura elencati sono specificati per l’uso in fase di installazione.
La configurazione a cinque poli consente il collegamento di più conduttori solidi in un unico elemento compatto.
Il collegamento PUSH WIRE semplifica l’installazione e riduce i tempi di cablaggio.
Il corpo trasparente permette di verificare facilmente il corretto inserimento del filo.
Le dimensioni compatte ne consentono l’utilizzo in spazi di installazione ristretti.
Istruzioni di installazione e funzionamento
Prima di inserire il filo, spelarlo fino a una lunghezza di 11 mm.
Il terminale è progettato per conduttori solidi entro l’intervallo di sezione specificato.
Inserire il filo direttamente nel foro appropriato fino a quando non si ferma.
Per scollegare il cavo, allentarlo tirandolo e ruotandolo alternativamente a sinistra e a destra.
Attenersi ai parametri elettrici e di temperatura nominali del prodotto.
Avviso di sicurezza
Il prodotto è destinato ad installazioni elettriche. Un uso o un collegamento improprio possono provocare scosse elettriche, cortocircuiti o surriscaldamento del collegamento.
Scollegare sempre l’alimentazione prima del montaggio, dello smontaggio o dell’ispezione.
Utilizzare esclusivamente fili del tipo e della sezione appropriati.
L’installazione in impianti elettrici fissi deve essere effettuata da personale in possesso delle opportune qualifiche elettriche.
Dopo l’installazione, verificare il corretto inserimento del filo e la solidità del collegamento.
