Description

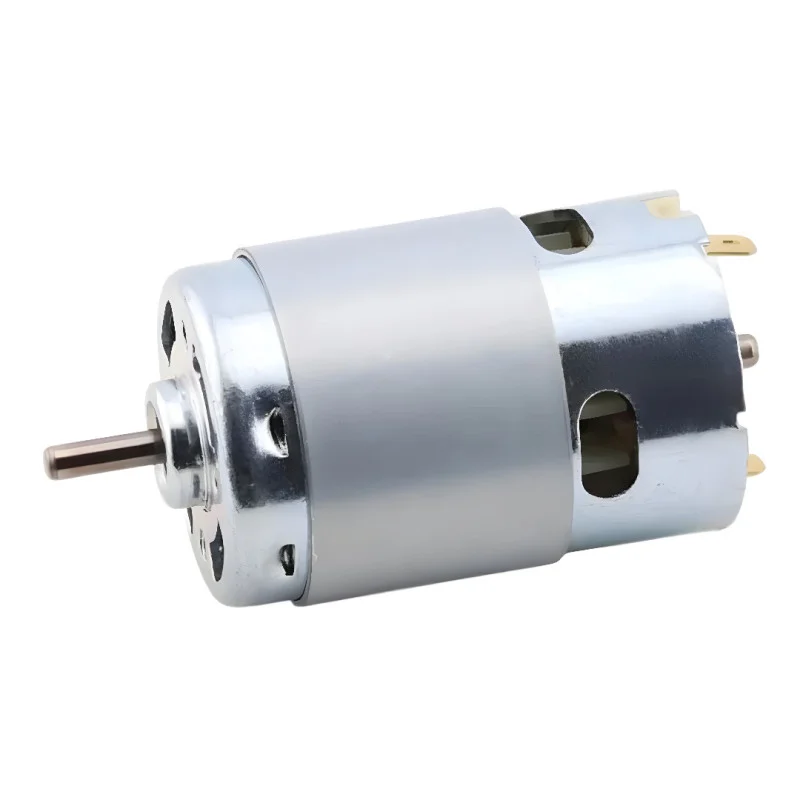

Le moteur à courant continu à balais de taille 895 est conçu pour les applications nécessitant un entraînement compact et rapide. Il convient aux alimentations de 12 V ou 24 V CC et aux conceptions où une régulation de vitesse simple par modulation de largeur d’impulsion (PWM) et un support d’arbre mécanique stable sont requis.
Spécifications techniques
Tension d’alimentation (selon la variante : 12 V CC / 24 V CC)
Vitesse nominale (selon la version) : 3 000, 6 000, 7 500, 10 000, 15 000, 20 000 tr/min
Type de moteur : CC à balais
Construction : aimant permanent
Roulement : double roulement à billes
Numéro de modèle : 895
Dimensions du corps du moteur : longueur 72 mm, diamètre 50 mm
Tige : diamètre 5 mm, projection 16 mm
Diamètre avant (partie avant) : 18 mm
Espacement des broches à l’arrière : 6 mm
Courant de fonctionnement : 712 A
Courant de démarrage : 12 A
Courant à vide : 1,2-1,5 A
Courant de charge : 1218 A
Courant continu (spécifié par le fabricant) : 1020 A
Caractéristique de protection : anti-gouttes
Fonctions et caractéristiques
Commutation par balais pour une alimentation et une commande simples
Haute vitesse pour les disques nécessitant une réponse rapide
Double roulement à billes pour un fonctionnement plus stable et une résistance accrue aux charges radiales
Aimant permanent pour une conception compacte
Bornes avec polarité marquée : contact positif (deux encoches), contact négatif (une encoche)
Idéal pour
Modules de commande et prototypes pour 12 V / 24 V CC
Petits mécanismes, engrenages et unités d’entraînement avec régulation de vitesse
Constructions de modèles et de loisirs nécessitant des vitesses plus élevées
Ventilateurs, applications centrifuges et autres mécanismes rotatifs selon la conception mécanique
Contenu de l’emballage
Moteur CC 895 (1 pc.)
Pourquoi choisir ce produit ?
Compatible avec deux options d’alimentation courantes : 12 V et 24 V CC
Dimensions mécaniques définies pour une intégration plus aisée dans la structure
Roulement à billes adapté aux applications à haute vitesse
Connexion électrique simple et option de commande utilisant un contrôleur PWM
Instructions d’installation et d’utilisation
Prévoir une alimentation électrique avec une réserve de courant suffisante compte tenu du courant de démarrage du moteur.
Pour contrôler la vitesse, utilisez un contrôleur PWM conçu pour les moteurs à courant continu et la charge de courant appropriée.
Lors du montage, veillez à l’alignement de l’arbre et au bon positionnement mécanique afin d’éviter une charge excessive sur les roulements.
Vérifiez la polarité de la connexion en vous référant aux marquages des bornes.
Avis de sécurité
Le moteur est un dispositif rotatif ; veillez à ce que les pièces mobiles soient protégées et évitez tout contact avec larbre et les éléments rotatifs.
Un dimensionnement incorrect des fils et de la source d’alimentation peut provoquer une surchauffe ; utilisez des sections de fils et des fusibles appropriés.
Ne pas faire fonctionner le moteur bloqué ; cela pourrait entraîner une augmentation importante du courant et endommager le moteur ou l’alimentation électrique.
