Description

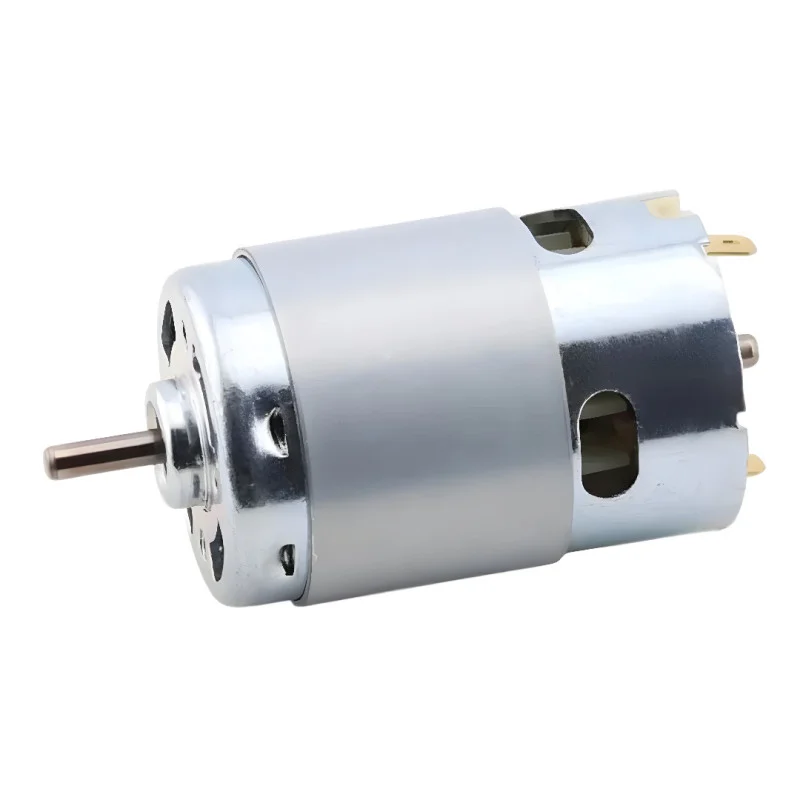

Motorul de curent continuu cu perii, dimensiunea 895, este conceput pentru aplicații care necesită un acționare compactă, de mare viteză. Este potrivit pentru alimentare de 12 V sau 24 V CC și pentru proiecte în care este necesar un control simplu al vitezei prin PWM și un suport mecanic stabil al arborelui.
Specificații tehnice
Tensiune de alimentare (în funcție de variantă: 12 V CC / 24 V CC)
Turație nominală (în funcție de variantă): 3000, 6000, 7500, 10000, 15000, 20000 RPM
Tip motor: perie de curent continuu
Construcție: magnet permanent
Rulment: rulment cu bile duble
Număr model: 895
Dimensiunile corpului motorului: lungime 72 mm, diametru 50 mm
Ax: diametru 5 mm, proiecție 16 mm
Diametru frontal (partea frontală): 18 mm
Distanța dintre pinii din spate: 6 mm
Curent de funcționare: 712 A
Curent de pornire: 12 A
Curent în gol: 1,2-1,5 A
Curent de sarcină: 1218 A
Curent continuu (specificat de producător): 1020 A
Caracteristică de protecție: rezistentă la picurare
Funcții și caracteristici
Comutație cu perii pentru alimentare și control simplu
Viteză mare pentru acționări care necesită un răspuns rapid
Rulment dublu cu bile pentru o funcționare mai stabilă și o rezistență mai mare la sarcini radiale
Magnet permanent pentru design compact
Terminale cu polaritate marcată: contact pozitiv (două crestături), contact negativ (o crestătură)
Ideal pentru
Acționări DIY și prototip pentru 12 V / 24 V CC
Mecanisme mici, angrenaje și unități de acționare cu control al vitezei
Construcții de machete și hobby-uri care necesită viteze mai mari
Ventilatoare, aplicații centrifuge și alte mecanisme rotative conform designului mecanic
Conținutul pachetului
Motor de curent continuu 895 (1 buc.)
De ce să alegeți acest produs?
Suportă două opțiuni comune de alimentare: 12 V și 24 V CC
Dimensiuni mecanice definite pentru o integrare mai ușoară în structură
Rulment cu bile potrivit pentru aplicații cu viteză mare
Conexiune electrică simplă și control prin intermediul unui controler PWM
Instrucțiuni de instalare și utilizare
Asigurați o sursă de alimentare cu o rezervă de curent suficientă, ținând cont de curentul de pornire al motorului.
Pentru a controla viteza, utilizați un regulator PWM conceput pentru motoare de curent continuu și sarcina de curent corespunzătoare.
În timpul asamblării, asigurați alinierea arborelui și așezarea mecanică corectă pentru a evita sarcina excesivă asupra rulmenților.
Verificați polaritatea conexiunii conform marcajelor de pe borne.
Notificare de siguranță
Motorul este un dispozitiv rotativ; asigurați-vă că piesele mobile sunt acoperite și evitați contactul cu arborele și elementele rotative.
Dimensionarea incorectă a firelor și a sursei de alimentare poate cauza supraîncălzirea; utilizați secțiuni transversale ale firelor și siguranțe adecvate.
Nu acționați motorul blocat; acest lucru poate cauza o creștere semnificativă a curentului și poate deteriora motorul sau sursa de alimentare.
