Description

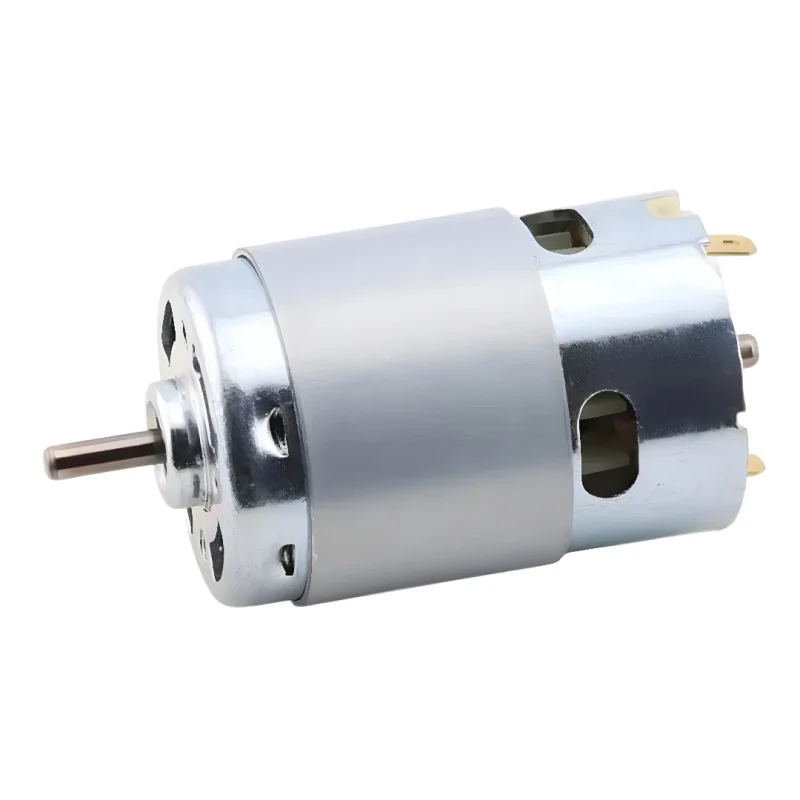

Il motore CC a spazzole di taglia 895 è progettato per applicazioni che richiedono un azionamento compatto e ad alta velocità. È adatto per alimentazione a 12 V o 24 V CC e per progetti in cui è richiesto un semplice controllo della velocità tramite PWM e un supporto meccanico stabile dell’albero.
Specifiche tecniche
Tensione di alimentazione (a seconda della variante: 12 V DC / 24 V DC
Velocità nominale (a seconda della variante): 3000, 6000, 7500, 10000, 15000, 20000 giri/min
Tipo di motore: spazzola CC
Costruzione: magnete permanente
Cuscinetto: doppio cuscinetto a sfere
Numero di modello: 895
Dimensioni del corpo motore: lunghezza 72 mm, diametro 50 mm
Albero: diametro 5 mm, sporgenza 16 mm
Diametro anteriore (parte anteriore): 18 mm
Distanza tra i perni sul retro: 6 mm
Corrente di lavoro: 712 A
Corrente di avviamento: 12 A
Corrente a vuoto: 1,2-1,5 A
Corrente di carico: 1218 A
Corrente continua (specificata dal produttore): 1020 A
Caratteristica protettiva: antigoccia
Funzioni e caratteristiche
Commutazione a spazzola per un’alimentazione e un controllo semplici
Alta velocità per unità che richiedono una risposta rapida
Doppio cuscinetto a sfere per un funzionamento più stabile e una maggiore resistenza ai carichi radiali
Magnete permanente per un design compatto
Terminali con polarità contrassegnata: contatto positivo (due tacche), contatto negativo (una tacca)
Ideale per
Azionamenti fai da te e prototipi per 12 V / 24 V CC
Piccoli meccanismi, ingranaggi e unità di azionamento con controllo della velocità
Costruzioni di modelli e hobby che richiedono velocità più elevate
Ventilatori, applicazioni centrifughe e altri meccanismi rotanti secondo la progettazione meccanica
Contenuto della confezione
Motore CC 895 (1 pz.)
Perché scegliere questo prodotto?
Supporta due comuni opzioni di alimentazione: 12 V e 24 V CC
Dimensioni meccaniche definite per una più facile integrazione nella struttura
Cuscinetto a sfere adatto per applicazioni ad alta velocità
Semplice collegamento elettrico e controllo tramite controller PWM
Istruzioni per l’installazione e l’uso
Fornire un alimentatore con una riserva di corrente sufficiente, tenendo conto della corrente di avviamento del motore.
Per controllare la velocità, utilizzare un controller PWM progettato per motori CC e il carico di corrente appropriato.
Durante il montaggio, assicurarsi dell’allineamento dell’albero e del corretto posizionamento meccanico per evitare carichi eccessivi sui cuscinetti.
Verificare la polarità del collegamento in base alle marcature dei terminali.
Avviso di sicurezza
Il motore è un dispositivo rotante; assicurarsi che le parti mobili siano coperte ed evitare il contatto con l’albero e gli elementi rotanti.
Un dimensionamento errato dei cavi e della fonte di alimentazione può causare surriscaldamento; utilizzare sezioni di cavi e fusibili adeguati.
Non far funzionare il motore bloccato; ciò potrebbe causare un aumento significativo della corrente e danneggiare il motore o l’alimentatore.
