Description

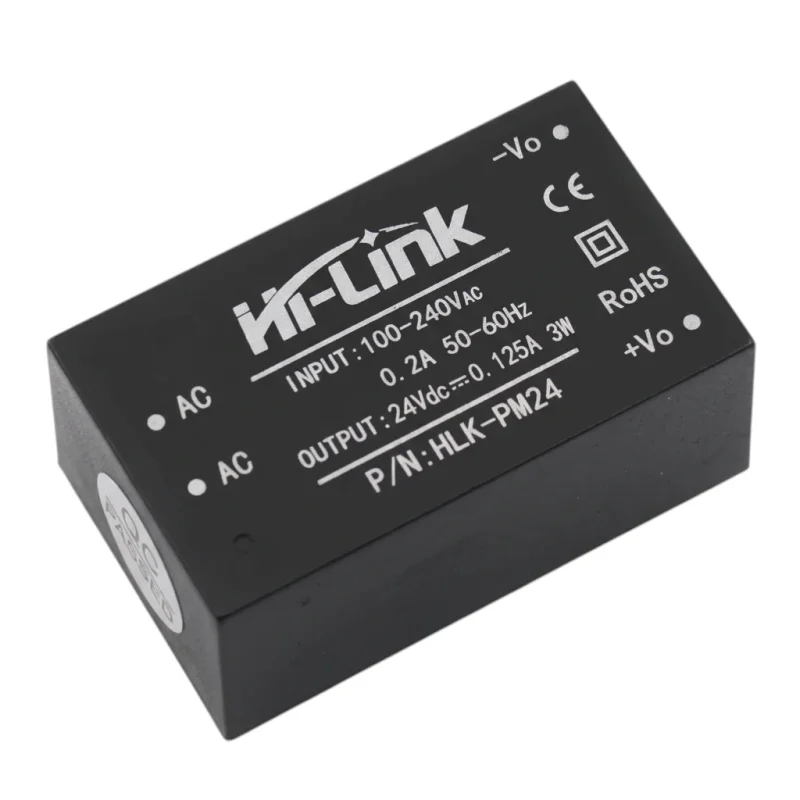

Hi-Link HLK-PM24 modul napajanja koristi se za pretvorbu izmjeničnog mrežnog napona u istosmjerni izlazni napon od 24 V. To je kompaktni AC-DC modul dizajniran za integraciju u elektroničke uređaje, upravljačke krugove i druge primjene gdje je potrebno malo integrirano napajanje s galvanski izoliranim izlazom.
Tehničke specifikacije
Model: HLK-PM24
Vrsta: AC-DC modul napajanja
Nazivna snaga: 3W
Izlazni napon: 24 V DC
Izlazna struja: 0,125 A
Ulazni napon: 100 do 240 V AC
Raspon ulaznog napona: 90 do 264 V AC
Ulazna frekvencija: 50 do 60 Hz
Dizajn: izolirani modul preklopnog napajanja
Montažni dizajn: modul za ugradnju u uređaj
Funkcije i značajke
Pretvorba izmjeničnog mrežnog napona u stabilizirani istosmjerni napon za napajanje elektroničkih krugova.
Kompaktni zatvoreni dizajn pogodan za integraciju na ploču ili u uređaj.
Izolirani dizajn odvaja ulazni i izlazni dio.
Modularni dizajn pojednostavljuje dizajn ugrađenog napajanja bez upotrebe zasebnog mrežnog transformatora.
Namijenjeno za fiksnu ugradnju kao dio elektroničke opreme.
Idealno za
Ugrađeni izvori napajanja za elektroničke uređaje.
Moduli za upravljanje i automatizaciju.
Napajanje za strujne krugove koji zahtijevaju 24 V DC.
Industrijska i hobi elektronika u dizajnu uređaja napajanih iz mreže.
Sadržaj paketa
1x Hi-Link HLK-PM24 modul napajanja
Zašto odabrati ovaj proizvod?
Jasno definirani izlazni parametri od 24 V DC i 0,125 A.
Širok raspon ulaznog mrežnog napona za univerzalnu upotrebu.
Izolirani dizajn pogodan za ugrađene energetske primjene.
Kompaktno modularno rješenje bez potrebe za dizajniranjem vlastitog napajanja od nule.
Upute za instalaciju i uporabu
Modul instalirajte samo u uređaj ili kućište koje pruža zaštitu od dodirivanja dijelova pod naponom.
Prilikom projektiranja ožičenja, osigurajte ispravno spajanje ulaznih AC terminala i izlaznih DC polova.
Osigurajte dovoljne uvjete hlađenja i montaže prikladne za rad modula napajanja.
Izvršite instalaciju s isključenim napajanjem.
Proizvod je namijenjen profesionalnoj ugradnji.
Sigurnosna obavijest
Modul radi s mrežnim naponom od 100 do 240 V AC, što predstavlja opasnost od strujnog udara.
Nepravilno spajanje može dovesti do kratkog spoja, pregrijavanja ili oštećenja spojenog uređaja.
Ne prekrivajte modul toplinskom izolacijskim materijalom niti ga koristite u uvjetima koji sprječavaju odvođenje topline.
Ne koristiti nakon mehaničkih oštećenja, izlaganja vlazi ili oštećenja izolacije.
Instalaciju i puštanje u rad mora izvršiti osoba s odgovarajućim električarskim kvalifikacijama.
