Description

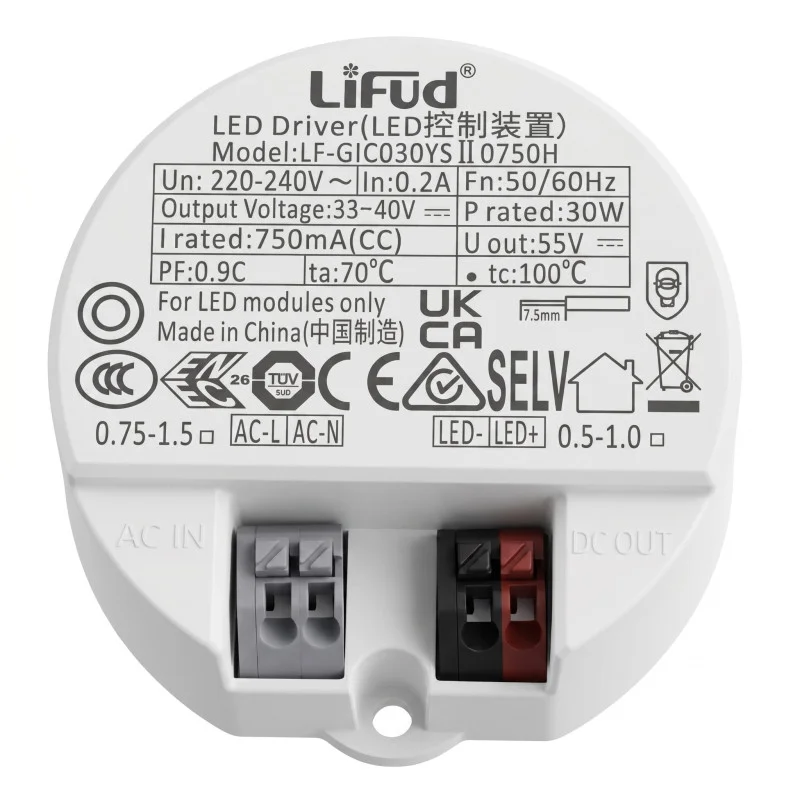

LED driver LiFud je napajanje s konstantnom izlaznom strujom od 750 mA za LED module. Dizajniran je za spajanje na mrežno napajanje od 220-240 V AC i za napajanje LED opterećenja u navedenom rasponu izlaznog napona. Dizajn sa stezaljkama omogućuje izravno spajanje ulaznih AC vodiča te izlaza LED+ i LED-.
Tehničke specifikacije
Vrsta proizvoda: LED driver za LED module
Izlazni način rada: konstantna struja (CC)
Nazivna snaga: 30 W
Nazivna izlazna struja: 750 mA
Izlazni napon: 33-40 V DC
Maksimalni izlazni napon bez opterećenja: 55 V DC
Ulazni napon: 220-240 V AC
Ulazna frekvencija: 50/60 Hz
Ulazna struja: 0,2 A
Faktor snage (PF): 0,9
Radna temperatura okoline (ta): 70 °C
Maksimalna temperatura kućišta (tc): 100 °C
Ulazne stezaljke: AC-L, AC-N
Izlazne stezaljke: LED+, LED-
Presjek vodiča naveden na naljepnici: 0,75-1,5
Dimenzije: 57 x 57 x 26 mm
Oznake na naljepnici: CE, SELV
Namijenjeno samo za LED module
Značajke i svojstva
Napajanje LED opterećenja konstantnom strujom od 750 mA.
Odvojene ulazne i izlazne stezaljke za mrežno napajanje i LED modul.
Okruglo kompaktno kućište prikladno za ugradnju u LED svjetiljke s odgovarajućim prostorom.
Priključak sa stezaljkama bez integriranog kabela za napajanje.
Na proizvodu je navedeno SELV za izlazni dio.
Oznaka proizvoda navodi upotrebu isključivo za LED module.
Idealno za
LED svjetiljke koje zahtijevaju strujni driver od 750 mA.
Ugradbene LED svjetiljke i LED module s odgovarajućim rasponom napona i snage.
Zamjenu LED drivera za identičan model ili tehnički odgovarajuću zamjenu s istim električnim parametrima.
Sadržaj pakiranja
1 kom LED driver LiFud
Zašto odabrati ovaj proizvod
Parametri od 30 W i 750 mA odgovaraju LED aplikacijama s konstantnom strujom u rasponu od 33-40 V DC.
Oznaka na naljepnici navodi ulaz 220-240 V AC i izlazne stezaljke LED+ i LED-, što olakšava ispravnu orijentaciju spajanja.
Kompaktni okrugli dizajn omogućuje upotrebu u konstrukcijama LED svjetiljki s ograničenim prostorom.
Oznaka modela LF-GIC030YSII0750H omogućuje točnu identifikaciju prilikom zamjene originalnog drivera.
Upute za instalaciju i rad
Prije instalacije provjerite podudaraju li se izlazna struja, izlazni napon i snaga s priključenim LED modulom.
Ulazne vodiče spajajte samo na stezaljke AC-L i AC-N.
LED opterećenje spojite na stezaljke LED+ i LED- pazeći na polaritet.
Driver koristite samo s priključenim LED opterećenjem koje odgovara izlaznim parametrima.
Osigurajte mjesto s dovoljnim odvođenjem topline i ne prekoračujte temperature navedene na naljepnici.
Sigurnosna upozorenja
Uređaj radi s mrežnim naponom od 220-240 V AC. Instalaciju smije izvoditi samo osoba s odgovarajućom elektrotehničkom kvalifikacijom.
Prije montaže, demontaže ili spajanja uvijek isključite napajanje.
Neispravno spajanje može uzrokovati strujni udar, kratki spoj, pregrijavanje, oštećenje drivera ili oštećenje LED modula.
Ne spajajte izlaz drivera izravno na izvor mrežnog napona.
Ne koristite driver s LED modulom izvan navedenog raspona izlaznog napona i struje.
Ne koristite oštećen, mehanički narušen ili pregrijan driver.
