Description

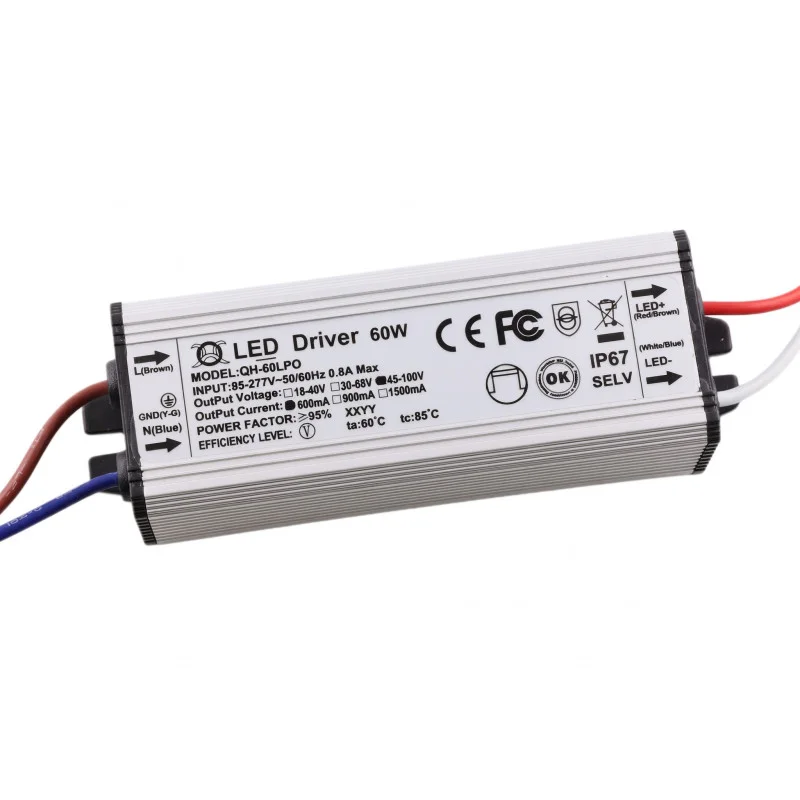

Das Konstantstrom-Netzteil mit 600 mA ist für die Stromversorgung von LED-Modulen und Hochleistungs-LEDs in Konfigurationen von 18 bis 30 Stück à 3 W ausgelegt. Das Produkt dient als LED-Treiber für eine stabile Stromversorgung und eignet sich für Beleuchtungsanwendungen, die einen DC-Ausgang im entsprechenden Bereich erfordern. Die Metallausführung und die Schutzart IP67 erweitern die Einsatzmöglichkeiten auch in anspruchsvolleren Umgebungen.
Technische Spezifikationen
Produkttyp: LED-Treiber / LED-Netzteil
Ausgangsmodus: Konstantstrom
Nennausgangsstrom: 600 mA
Stromtoleranz: ±5 %
Schaltungsvariante: 1830x 3 W LED
Leistungsbereich: 3060 W
Eingangsspannung: 85277 V AC
Eingangsfrequenz: 50/60 Hz
Ausgangsspannung: 45100 V DC
Schutzart: IP67
Effizienz: 90 %
Leistungsfaktor: 0,95
Abmessungen: 117 × 37 × 29 mm
Gewicht: 200 g
Modell: QH 600mA LED Driver
Zertifizierungen: CE, RoHS, CCC
Funktionen und Eigenschaften
Das Netzteil ist für die Stromversorgung von LED-Lasten mit einem Nennstrom von 600 mA ausgelegt.
Die Ausführung für einen weiten Eingangsbereich ermöglicht den Einsatz in Netzen mit einer Spannung von 85 bis 277 V AC.
Der DC-Ausgangsbereich von 45 bis 100 V entspricht der Reihenschaltung von LEDs in der angegebenen Konfiguration von 1830x 3 W.
Das Metallgehäuse unterstützt die Wärmeableitung während des Betriebs.
Die Schutzart IP67 ist für Installationen vorgesehen, bei denen eine erhöhte Beständigkeit gegen das Eindringen von Staub und Wasser erforderlich ist.
Der Anschluss erfolgt über offene Kabelenden ohne Netzstecker und ohne Ausgangsstecker.
Ideal für
Die Stromversorgung von in Reihe geschalteten 3 W Hochleistungs-LEDs.
LED-Leuchten, Lichtmodule und technische Beleuchtungslösungen mit einem Konstantstrom von 600 mA.
Einbauten und Reparaturen von LED-Beleuchtungen, bei denen ein weiter Eingangsbereich und eine höhere Schutzart erforderlich sind.
Lieferumfang
1 Stk. LED-Netzteil 600 mA
Warum Sie dieses Produkt wählen sollten
Konstantstrom von 600 mA für LED-Anwendungen, die eine stromgesteuerte Versorgung erfordern.
Weiter AC-Eingangsbereich von 85277 V.
DC-Ausgangsbereich von 45100 V für Konfigurationen von 1830x 3 W LEDs.
Schutzart IP67 für anspruchsvollere Betriebsbedingungen.
Kompakte Abmessungen und Kabelanschluss für die Integration in Leuchten und technische Baugruppen.
Installations- und Betriebsanleitung
Stellen Sie vor dem Anschluss sicher, dass die versorgte LED-Last dem Ausgangsstrom von 600 mA und dem Arbeitsbereich der Ausgangsspannung entspricht.
Schließen Sie das Netzteil nur an eine für Konstantstrom ausgelegte LED-Last an.
Achten Sie auf den korrekten Anschluss der Eingangs- und Ausgangskabel.
Führen Sie die Installation bei getrennter Netzspannung durch.
Stellen Sie bei der Montage sicher, dass die Kabelausgänge nicht mechanisch belastet werden und die Kabelisolierung nicht beschädigt wird.
Sicherheitshinweise
Das Produkt arbeitet mit einer Netzspannung von 85277 V AC. Es besteht die Gefahr eines Stromschlags.
Montage und Anschluss müssen von einer Person mit entsprechender elektrotechnischer Qualifikation durchgeführt werden.
Ein falscher Anschluss der LED-Last oder ein Kurzschluss am Ausgang kann zur Beschädigung des Netzteils oder der angeschlossenen LEDs führen.
Installieren Sie das Produkt nicht mit beschädigtem Gehäuse, Kabeln oder Isolierung.
Sorgen Sie während des Betriebs für Bedingungen, die dem bestimmungsgemäßen Gebrauch entsprechen, und überschreiten Sie nicht den angegebenen Leistungsbereich.
