Description

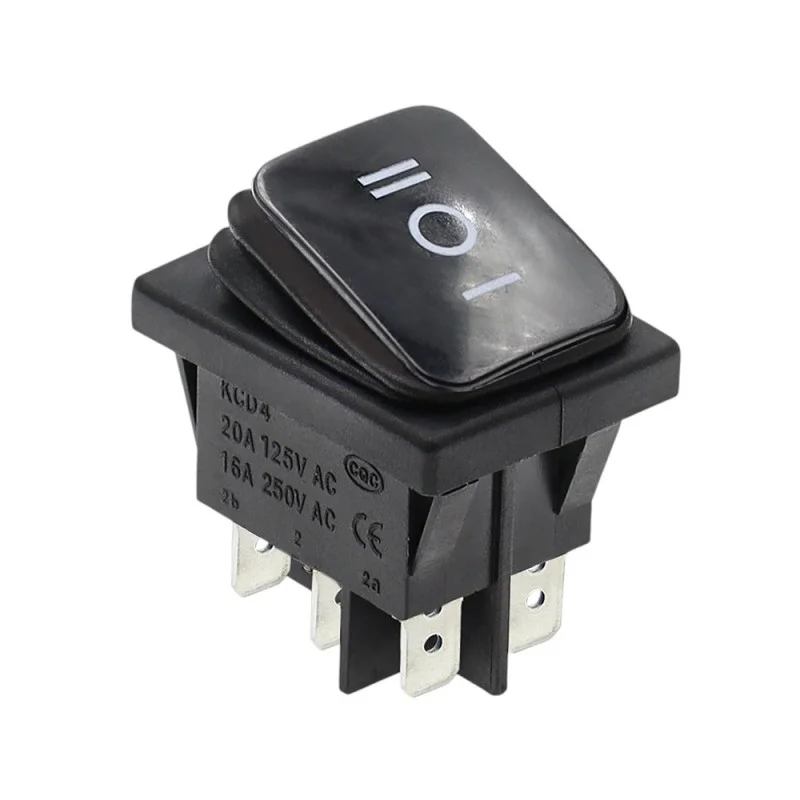

Întrerupătorul basculant dreptunghiular tip KCD4 pentru montare pe panou este conceput pentru comutarea circuitelor în trei poziții (I / O / II). Datorită gradului de protecție IP65, este potrivit și pentru aplicații cu cerințe sporite de protecție împotriva prafului și a stropilor de apă.
Specificații tehnice
Tip: KCD4
Funcție: PORNIT-OPRIT-PORNIT (poziția I / O / II)
Sarcină nominală: 16 A la 250 V CA
Tensiune maximă: 250 V
Gaură de montare: 30 x 22 mm
Dimensiuni: 31 x 25 x 35 mm
Înălțimea de instalare (adâncimea necesară în panou): 28 mm
Temperatura de funcționare: -25 până la +80 °C
Protecție: IP65
Conector: Faston 6,3 mm
Număr de pini: 6
Design: negru
Funcții și caracteristici
Design cu trei poziții pentru comutarea între două circuite cu o poziție centrală de deconectare
Blocarea poziției pentru setarea stabilă a stării de comutare
Pictograme suport: I / O / II
Montare pe panou într-un decupaj dreptunghiular
Terminale pentru conectare folosind conectori plați Faston de 6,3 mm
Protecție IP65 pentru utilizare în medii cu praf sau stropire cu apă
Ideal pentru
Aplicații pentru panouri de control și tablouri de distribuție
Echipamente industriale și controlul serviciilor
Circuite de putere și comutare care necesită control în trei poziții
Aplicații care necesită protecție IP65 pe partea frontală a panoului
Conținutul pachetului
Comutator basculant KCD4
De ce să alegeți acest produs?
Funcție ON-OFF-ON clar definită cu marcaj I/O/II
Montare standardizată pe panou într-un orificiu de 30 x 22 mm
Conexiune ușoară prin Faston de 6,3 mm
Protecție IP65 pentru condiții de funcționare mai solicitante
Instrucțiuni de instalare și utilizare
Înainte de instalare, verificați dimensiunea orificiului de montare de 30 x 22 mm și adâncimea necesară a spațiului în panou de 28 mm.
Pentru conexiuni, utilizați conectori Faston de 6,3 mm corespunzători și fire dimensionate pentru sarcina curentă a aplicației.
Adaptați cablajul la funcția specifică ON-OFF-ON conform schemei dispozitivului; recomandăm verificarea dispunerea pinilor înainte de punerea în funcțiune.
Notificare de siguranță
Produsul este conceput să funcționeze la tensiuni periculoase (până la 250 V CA). Instalarea și întreținerea trebuie efectuate numai cu alimentarea de la rețea și de către o persoană calificată.
Respectați cerințele pentru siguranța și dimensionarea firelor în conformitate cu standardele și parametrii aplicabili ai aplicației dumneavoastră.
