Description

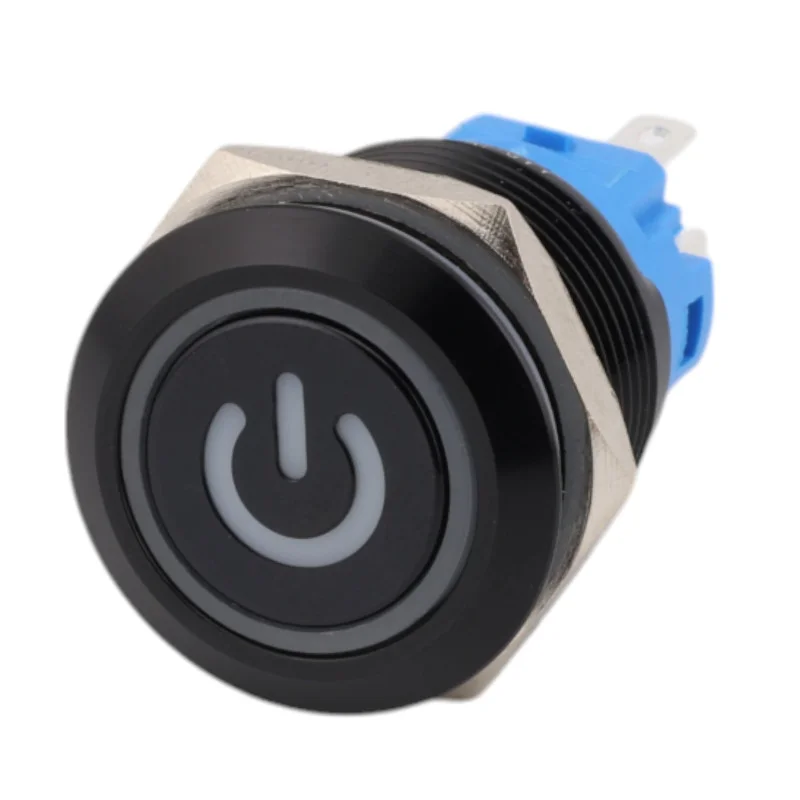

Comutator metalic cu buton pentru montare pe panou, cu cap plat și indicator LED integrat într-un inel. Este destinat aplicațiilor în care este necesar un design rezistent mecanic, o indicare clară a stării și montare standard într-un orificiu de 19 mm. Designul este negru cu pictogramă ON/OFF, furnizat fără fire de conectare.
Specificații tehnice
Tip: întrerupător metalic cu buton (panou)
Număr model: HY-NY-19
Culoare: negru
Arestare: nu
Gaură de montare: 19 mm
Filet: M19x1
Contacte: 1NO1NC
Curent maxim: 4 A
Tensiune maximă: 265 V
Nivel de protecție: IP65
Indicație: inel LED (Ring LED) + pictogramă
Variante de culoare LED (în funcție de design): alb, galben, roșu, albastru, verde
Tensiune LED (în funcție de versiune): 36 V, 1224 V sau 110220 V
Material de contact: contacte din argint
Materialul corpului: carcasă metalică, teacă nichelată (cupru)
Bază: design autoextinctiv
Temperatura de funcționare: -25 °C până la +80 °C
Conexiune: terminale fără fire
Marcaj pe frunte: pictogramă ON/OFF
Funcții și caracteristici
Cap plat cu inel iluminat pentru indicare clară
Design metalic potrivit pentru instalații supuse solicitărilor mecanice
Montare pe panou cu piuliță, dimensiune standard 19 mm
Combinație de contacte 1NO1NC pentru cablare flexibilă
Protecție IP65 pentru utilizare în medii cu praf și la pulverizare cu apă
Ideal pentru
Panouri de control pentru mașini și echipamente
Dulapuri și carcase industriale
Controlul puterii și al funcțiilor cu cerința de indicare a stării
Automatizări, instalații de atelier și bancuri de testare
Conținutul pachetului
1x buton de panou HY-NY-19 (fără fire de conectare)
De ce să alegeți acest produs?
Montare standard de 19 mm și filet M19x1 pentru aplicații comune pe panouri
Indicație LED integrată într-un inel, tensiune selectabilă și opțiuni de culoare LED în funcție de design
Carcasă metalică durabilă și protecție IP65 pentru condiții de funcționare mai solicitante
Combinație de contacte 1NO1NC pentru utilizare universală în circuitele de control
Instrucțiuni de instalare și utilizare
Înainte de instalare, verificați dacă diametrul orificiului este de 19 mm și dacă există suficient spațiu pentru corpul comutatorului și borne.
Strângeți piulița în mod corespunzător pentru a evita deteriorarea panoului sau a filetului.
Înainte de conectare, verificați tensiunea necesară a LED-ului și alocarea corectă a bornelor NO/NC conform marcajului de pe corpul comutatorului.
Notificare de siguranță
Există risc de electrocutare la lucrul cu tensiuni de 220-250 V c.a. sau mai mari de 60 V c.c. Instalarea și întreținerea trebuie efectuate numai cu alimentarea de la rețea și de către o persoană calificată.
Respectați distanțele de izolație, siguranțele și cerințele standardelor relevante pentru aplicație.
Schemă de cablare
