Description

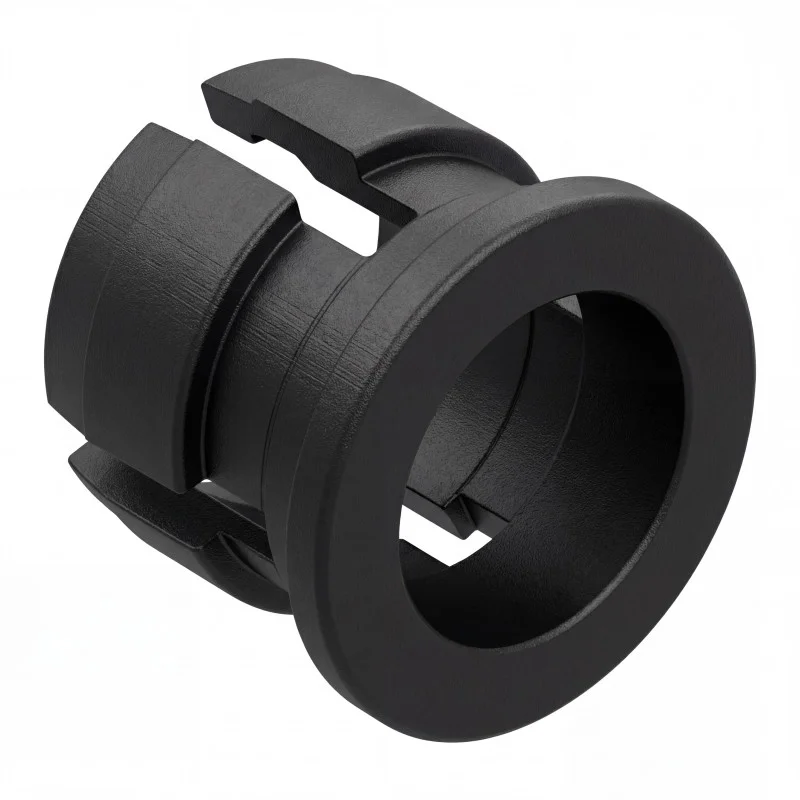

Plastová panelová objímka pre 5mm LED slúži na mechanické upevnenie LED diódy do otvoru v paneli alebo kryte. Konštrukcia s pružným zaistením (clip) umožňuje rýchlu montáž bez použitia lepidiel a súčasne zlepšuje stabilitu osadenia LED v aplikácii.
Technické špecifikácie
Určené pre: LED diódy 5 mm
Typ montáže: do panelu (zacvakávací clip)
Materiál: ABS plast
Farba: čierna
Odporúčaný priemer montážneho otvoru: 6,1 mm
Prevádzková teplota: -25 až +75 °C
Funkcie a vlastnosti
Mechanické uchytenie 5mm LED do panelu s opakovateľným usadením
Zacvakávacie prevedenie pre rýchlu montáž do pripraveného otvoru
Elektricky nevodivý materiál vhodný pre bežné nízkonapäťové LED aplikácie
Ochrana LED proti priamemu namáhaniu vývodov pri manipulácii s panelom
Ideálne pre
Indikačná LED v prístrojových paneloch a krytoch
Prototypy, testovacie prípravky a laboratórne zariadenia
Ovládacie panely, rozvádzačové dvere a skriňové aplikácie s nízkym napätím
Obsah balenia
1 ks plastové objímky pre 5mm LED
Prečo zvoliť tento produkt
Jednoduchá a rýchla panelová montáž bez doplnkových upevňovacích prvkov
Štandardné prevedenie pre 5mm LED s definovaným montážnym otvorom
ABS plast s deklarovaným rozsahom prevádzkových teplôt
Pokyny na inštaláciu a prevádzku
Do panelu pripravte otvor s priemerom 6,1 mm a odstráňte otrepy.
Objímku zasuňte do otvoru a zacvaknite pružnými západkami.
LED diódu 5 mm vložte do objímky a zaistite správne usadenie; elektrické pripojenie riešte podľa zapojenia LED (sériový rezistor a pod.).
