Description

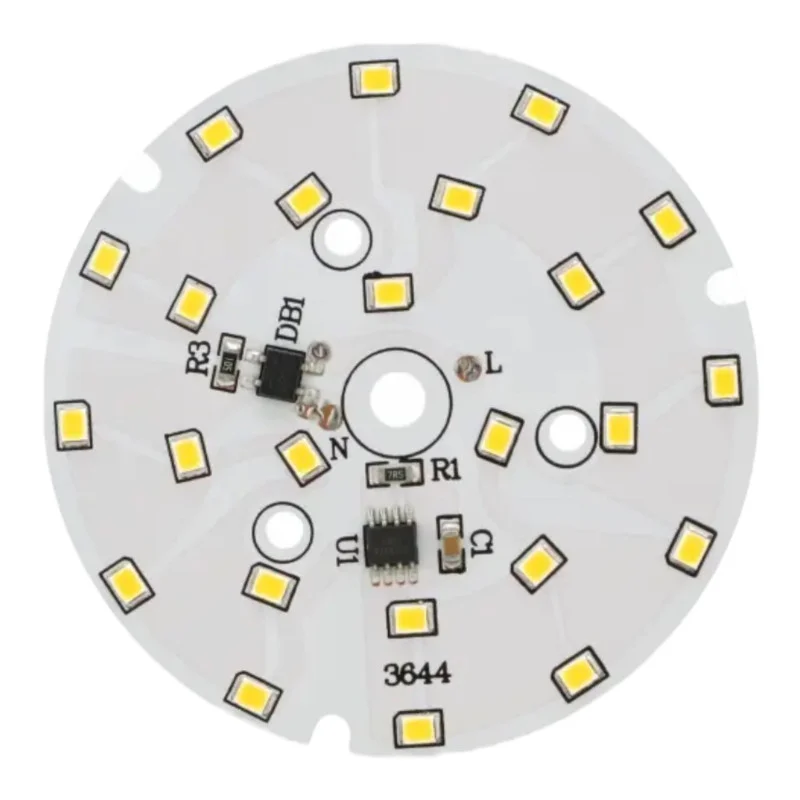

Okrogli LED modul za neposredno uporabo v svetilkah, ki se napajajo iz omrežja. Zaradi kompaktnega premera 74 mm je primeren za popravilo in izdelavo svetilk, kjer je potrebna preprosta integracija LED tiskanega vezja in širok kot svetlobnega snopa.
Tehnične specifikacije
Koda: AM9702
Poraba energije: 12 W
Napajanje: 170275 V AC
Tip LED diode: SMD 2835
Število LED diod: 24
Zunanji premer: 74 mm
Kot snopa: 120130°
Svetlobna intenzivnost: 9601080 lm
Barva svetlobe (različice): toplo bela (30003500 K), hladno bela (60006500 K)
Funkcije in lastnosti
LED modul na tiskanem vezju za montažo v svetilke
Širok kot snopa, primeren za površinsko in difuzno osvetlitev
Možnost izbire barvne temperature glede na različico izdelka
Pomembno: modul ne vsebuje žic ali priključne sponke; žice je treba spajkati neposredno na tiskano vezje LED modula.
Idealno za
Popravila in remont svetilk, ki se napajajo iz električnega omrežja
Vgradne in stropne svetilke z omejenim prostorom (Ø74 mm)
Tehnične svetilke, razsvetljava za delavnice in komunalne storitve
Izdelava prototipov in svetil po meri
Vsebina paketa
1× okrogel LED modul Ø74 mm
Zakaj izbrati ta izdelek?
Določeni električni parametri za omrežno napajanje v območju 170275 V AC
Kompaktna velikost in standardna montaža SMD 2835 za običajne svetlobne aplikacije
Širok kot snopa za enakomerno porazdelitev svetlobe
Možnost izbire tople ali hladne bele barve glede na zahteve uporabe
Navodila za namestitev in uporabo
Modul namestite na mehansko trdno in toplotno primerno podlago; pri načrtovanju svetilke je treba zagotoviti odvajanje toplote glede na konstrukcijo in obratovalne pogoje.
Žice priključite tako, da jih spajkate na za to namenjene kontaktne ploščice na tiskanem vezju; uporabite žice z ustrezno izolacijo za omrežno napetost.
Pred namestitvijo preverite prostorske možnosti svetilke (premer 74 mm) in se izogibajte stiku modula s prevodnimi deli brez izolacije.
Po namestitvi preverite mehansko pritrditev, izolacijo in delovanje, preden jo trajno zaženete.
Varnostno obvestilo
Izdelek je zasnovan za napajanje iz električnega omrežja; deluje z nevarnimi napetostmi v območju 170275 V AC. Nepravilno ravnanje lahko povzroči električni udar, opekline ali požar.
Vsa priključitvena in namestitvena dela izvajajte samo, ko je napajanje odklopljeno in preden preverite, ali je naprava brez napetosti.
Montažo in servisiranje mora izvajati usposobljena oseba z znanjem dela z nizkonapetostno električno opremo.
Modula ne vklapljajte zunaj svetilke ali brez ustrezne mehanske zaščite; izogibajte se stiku z deli pod napetostjo in spajkalnimi mesti.
Modul ne vsebuje žic ali priključne sponke; nepravilno spajkanje ali nezadostna izolacija priključkov lahko povzroči kratek stik, pregrevanje ali električni udar.
Zagotovite zadostne izolacijske razdalje in mehansko razbremenitev priključenih žic, da preprečite zrahljanje spajkanih spojev.
Modula ne uporabljajte v okoljih z visoko vlažnostjo ali na mestih, kjer lahko pride do kondenzacije, razen če zasnova svetilke zagotavlja ustrezno zaščito.
Modula ne prekrivajte s toplotnoizolacijskimi materiali in ne omejujte odvajanja toplote; previsoka temperatura lahko skrajša življenjsko dobo ali povzroči okvaro.
Če so plošča, LED diode ali vodniki poškodovani, modula ne uporabljajte več in ga umaknite iz uporabe.
