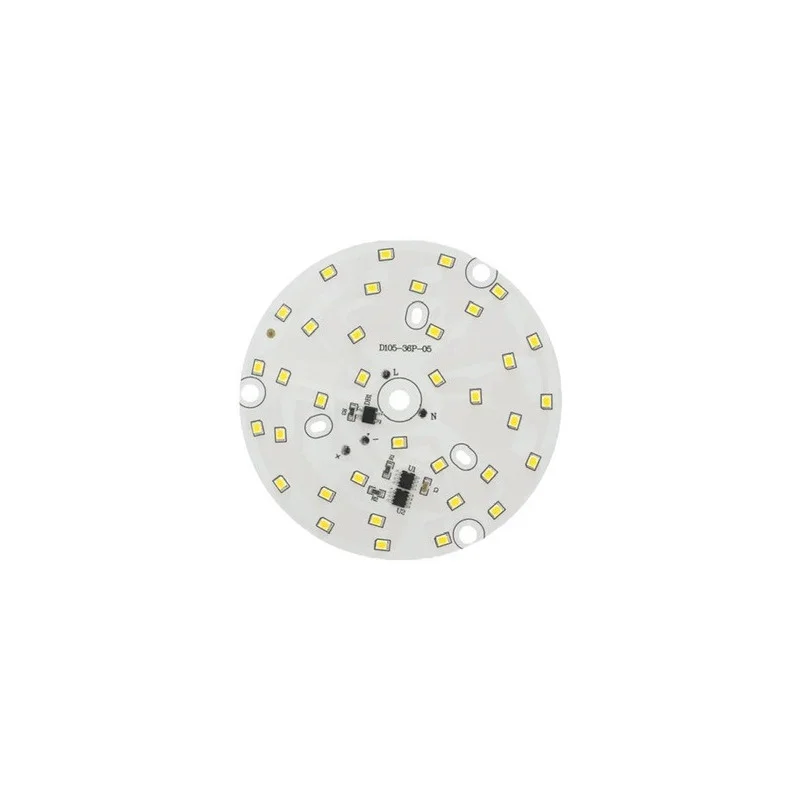

Okrogli LED modul za direktno napajanje z izmeničnim tokom je zasnovan za popravilo in izdelavo svetilk, kjer sta potrebna kompaktna okrogla tiskana vezja in širok kot snopa. Modul je na voljo v toplo beli ali hladno beli barvi svetlobe.
Tehnične specifikacije
Koda: AM4172
Poraba energije: 15 W
Napajanje: 170275 V AC
Tip LED diode: SMD 2835
Število LED diod: 36
Zunanji premer: 105 mm
Kot snopa: 120130°
Svetlobna intenzivnost: 12001350 lm
Barva svetlobe (različice): toplo bela 30003500 K, hladno bela 60006500 K
Funkcije in lastnosti
Krožna zasnova, primerna za svetilke s centralnim prostorom in enakomerno porazdelitvijo svetlobe.
Širok kot svetlobnega snopa za osvetlitev območja.
Možnost izbire barve svetlobe glede na uporabo (toplo/hladno bela).
Pomembno: modul ne vsebuje žic ali priključne sponke; žice je treba spajkati neposredno na tiskano vezje LED modula.
Idealno za
Popravila in remont LED svetilk, ki se napajajo iz izmeničnega omrežja.
Vgradne in stropne svetilke z okroglim LED modulom.
Tehnična in komunalna razsvetljava, kjer je potreben širok kot svetlobnega snopa.
Vsebina paketa
1× Okrogli LED modul Ø105 mm
Zakaj izbrati ta izdelek?
Napajanje neposredno iz omrežja z izmenično napetostjo v območju 170275 V.
Določene mehanske dimenzije za enostavno zamenjavo v združljivih svetilkah.
Parametri svetlobnega toka in kota snopa, primerni za osvetlitev površin.
Možnost izbire barvne temperature glede na zahteve projekta.
Navodila za namestitev in uporabo
Pred namestitvijo preverite mehansko združljivost (premer 105 mm) in način pritrditve v svetilki.
Za priključitev uporabite žice z ustrezno izolacijo za omrežno napetost; žice spajkajte na za to namenjene spajkalne blazinice na tiskanem vezju.
Pri spajkanju delajte z odklopljenim napajanjem in zagotovite mehansko razbremenitev priključkov (preprečite, da se spajkalne blazinice odtrgajo).
Zagotovite ustrezno hlajenje v skladu z zasnovo svetilke; modula ne nameščajte v zaprt prostor brez odvajanja toplote.
Po namestitvi preverite pritrditev, izolacijske razdalje in opravite funkcionalni preizkus.
Varnostno obvestilo
Modul je zasnovan za napajanje z izmenično napetostjo 170275 V. To je nevarna omrežna napetost, ki lahko povzroči električni udar ali požar.
Vsa dela izvajajte samo pri odklopljenem napajalnem kablu in po preverjanju, da na priključkih ni napetosti.
Namestitev lahko izvede le usposobljena oseba z znanjem dela na električni opremi v omrežnih distribucijskih sistemih.
Ne krajšajte izolacijskih razdalj in zagotovite varno napeljavo žic; preprečite stik delov pod napetostjo s kovinskim ohišjem svetilke.
Po spajkanju žic je potrebno zagotoviti električno izolacijo in mehansko pritrditev povezave, da se ne more zrahljati, povzročiti kratkega stika ali stik z drugimi deli svetilke.
Modula ne upravljajte brez ustreznega pokrova/difuzorja svetilke, kjer bi se lahko dotaknili delov pod napetostjo ali v notranjost vstopili prevodni predmeti.
Modula ne nameščajte v okolje s kondenzacijo vlage ali na mesta, kjer lahko pride do puščanja, razen če je svetilka zasnovana za dane pogoje.
V primeru okvare (vonj, dim, nenormalno segrevanje, utripanje) takoj izključite napajanje in naprave ne uporabljajte več.
