Description

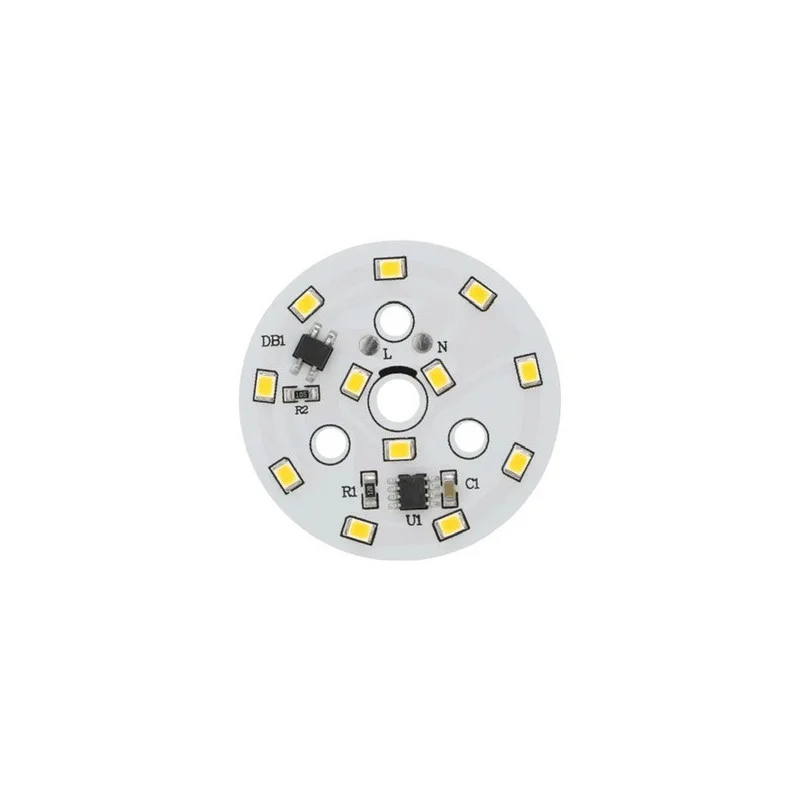

Okrogli LED modul za neposredno napajanje iz izmenične napetosti 220240 V. Namenjen je popravilu in izdelavi svetilk, kjer je potrebna kompaktna svetlobna enota s tiskanim vezjem in širokim kotom snopa. Modul je na voljo v barvnih temperaturah za toplo in hladno belo svetlobo.
Tehnične specifikacije
Poraba energije: 7 W
Napajanje: 220240 V AC
Tip LED diode: SMD 2835
Število LED diod: 12
Zunanji premer modula: 50 mm
Kot snopa: 120130°
Svetlobni tok: 530600 lm
Življenjska doba: 10.000 ur
Možnosti barv svetlobe: toplo bela (30003500 K), hladno bela (60006500 K)
Funkcije in lastnosti
Kompaktna okrogla zasnova, primerna za integracijo v svetilke z omejenim prostorom
Neposredno napajanje iz omrežja 220240 V AC brez zunanjega vira enosmernega toka
Širok kot snopa, primeren za osvetlitev površin
SMD 2835 LED sklop za splošno razsvetljavo
Idealno za
Popravila in remont mrežnih LED svetilk
Izdelava preprostih svetilk z neposrednim napajanjem iz električnega omrežja
Stropne in stenske svetilke z okroglim svetlobnim modulom
Tehnična in uporabna razsvetljava v notranjosti
Vsebina paketa
1× okrogel LED modul Ø50 mm
Žice in priključni bloki niso vključeni v paket.
Zakaj izbrati ta izdelek?
Jasno opredeljeni parametri za načrtovanje in zamenjavo svetlobnih modulov
Možnost izbire barvne temperature glede na zahteve uporabe
Standardni tip LED (SMD 2835) in kompaktna velikost Ø50 mm
Primerna rešitev za servisno uporabo in kosovno proizvodnjo svetilk
Navodila za namestitev in uporabo
Modul ne vsebuje žic ali priključne sponke; priključne žice je treba spajkati neposredno na tiskano vezje LED modula.
Pred spajkanjem preverite polarnost/oznake priključnih točk na plošči in uporabite žice z ustrezno izolacijo za omrežno napetost.
Modul namestite na primerno podlago glede na odvajanje toplote; pri načrtovanju svetilke zagotovite zadostno toplotno izolacijo in prezračevanje glede na konstrukcijo.
Po namestitvi preverite mehansko pritrditev, električno izolacijo in razbremenitev napajalnih žic.
Uporabljajte samo v zaprti svetilki ali v konstrukciji, ki preprečuje nenamerni stik z deli pod napetostjo.
Varnostno obvestilo
Modul je zasnovan za napajanje z izmenično napetostjo 220240 V; to je nevarna omrežna napetost, ki lahko povzroči električni udar, opekline ali požar.
Namestitev in servisiranje izvajajte le, ko je napajanje odklopljeno in preden preverite, ali na žicah ni napetosti.
Priporočamo, da namestitev in priključitev zaupate osebi z ustreznimi elektrotehničnimi kvalifikacijami in znanjem dela z omrežno napetostjo.
Modula ne upravljajte zunaj svetilke brez zaščite pred dotikom; na plošči so lahko deli pod napetostjo.
Pri spajkanju uporabljajte ustrezna orodja in postopke; nepravilno spajkanje lahko povzroči pregrevanje priključkov, kratke stike ali ohlapne žice.
Zagotovite zadostne izolacijske razdalje, mehansko razbremenitev vodnikov in zaščito pred vibracijami; ohlapna žica lahko povzroči kratek stik ali poškodbo.
Modula ne nameščajte v okolje z vodo ali visoko vlažnostjo, razen če je celotna konstrukcija svetilke zasnovana za dane pogoje.
Modula ne prekrivajte s toplotnoizolacijskimi materiali in ne omejujte odvajanja toplote; previsoka temperatura skrajša življenjsko dobo in poveča tveganje za okvaro.
Če so plošča, LED dioda ali napajalni priključki poškodovani, modula ne uporabljajte več in ga umaknite iz uporabe.
