Description

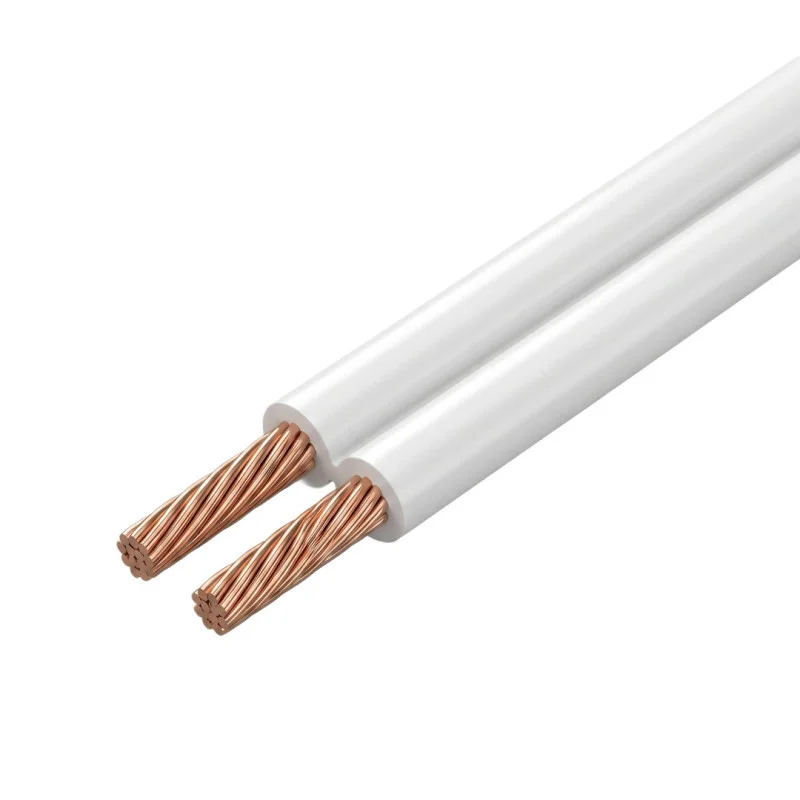

La piattina 2×0,75 CYH di colore bianco è destinata al collegamento interno di apparecchi e dispositivi elettrici in ambienti domestici e uffici. È adatta per un uso molto leggero e per dispositivi portatili leggeri, dove il cavo non è esposto a forti sollecitazioni meccaniche.
Specifiche tecniche
Esecuzione: cavo flessibile piatto, piattina
Numero di anime e sezione: 2×0,75 mm²
Denominazione: CYH
Colore: bianco
Anime: in rame a trefoli nude o stagnate
Classe delle anime: classe 6 secondo ČSN EN 60228
Isolamento: PVC
Tensione nominale U0/U: 300/300 V
Tensione di prova: 2 kV
Temperatura massima di esercizio in caso di cortocircuito: +160 °C
Temperatura massima di esercizio dell’anima: +70 °C
Intervallo di temperatura di esercizio per cavi mobili: da -15 a +70 °C
Intervallo di temperatura di esercizio per posa fissa: da -40 a +70 °C
Temperatura minima di posa e manipolazione del cavo: +5 °C
Temperatura minima di stoccaggio: -40 °C
Resistenza alla propagazione della fiamma: sì
Classe di reazione al fuoco secondo EN 50399: Eca
Certificazione e conformità: CE, RoHS, REACH
Funzioni e caratteristiche
La struttura flessibile consente l’uso in dispositivi elettrici portatili leggeri.
L’esecuzione piatta è adatta per un semplice cablaggio in installazioni e alimentazioni interne.
L’isolamento in PVC serve per la separazione elettrica delle anime e la protezione meccanica nell’ambito di utilizzo del cavo.
Il cavo è destinato a un uso molto leggero senza elevate sollecitazioni meccaniche.
La struttura con anime in rame a trefoli soddisfa i requisiti per i cavi di alimentazione flessibili.
Ideale per
Collegamento interno di apparecchi elettrici.
Dispositivi portatili leggeri in ambienti domestici.
Apparecchi elettrici per ufficio e casa con necessità di alimentazione flessibile.
Applicazioni in cui è richiesto un cavo piatto a due anime con isolamento in PVC.
Contenuto della confezione
1x Cavo 2×0,75 bianco al metro secondo la quantità ordinata
Perché scegliere questo prodotto
La denominazione tecnica V03VH-H e la sezione di 2×0,75 mm² consentono una classificazione inequivocabile del cavo per le relative applicazioni leggere.
Il cavo ha una tensione nominale stabilita di 300/300 V e una tensione di prova di 2 kV.
Le anime in rame a trefoli di classe 6 favoriscono la flessibilità dell’alimentazione.
L’isolamento in PVC e l’esecuzione piatta sono conformi all’uso per alimentazioni elettriche interne a basso carico meccanico.
Istruzioni per l’installazione e l’uso
Durante la posa e la manipolazione mantenere una temperatura minima di +5 °C.
Utilizzare il cavo solo in applicazioni conformi alla sua tensione nominale, sezione, intervallo di temperatura e carico meccanico.
Prima del collegamento verificare l’idoneità del cavo per il dispositivo specifico e il metodo di posa.
Il collegamento elettrico deve essere eseguito da una persona con adeguata qualifica elettrotecnica.
Avvertenze di sicurezza
Il cavo è destinato ad apparecchi elettrici con tensione che comporta il rischio di scosse elettriche.
Eseguire l’installazione, il collegamento e le modifiche solo con l’alimentazione scollegata.
Non utilizzare il cavo in caso di isolamento danneggiato, rottura visibile della guaina o dopo eccessive sollecitazioni meccaniche.
Non superare la tensione nominale, l’intervallo di temperatura o il carico di corrente corrispondente alla sezione e al metodo di posa.
Il cavo non è destinato ad applicazioni con elevate sollecitazioni meccaniche.
