Description

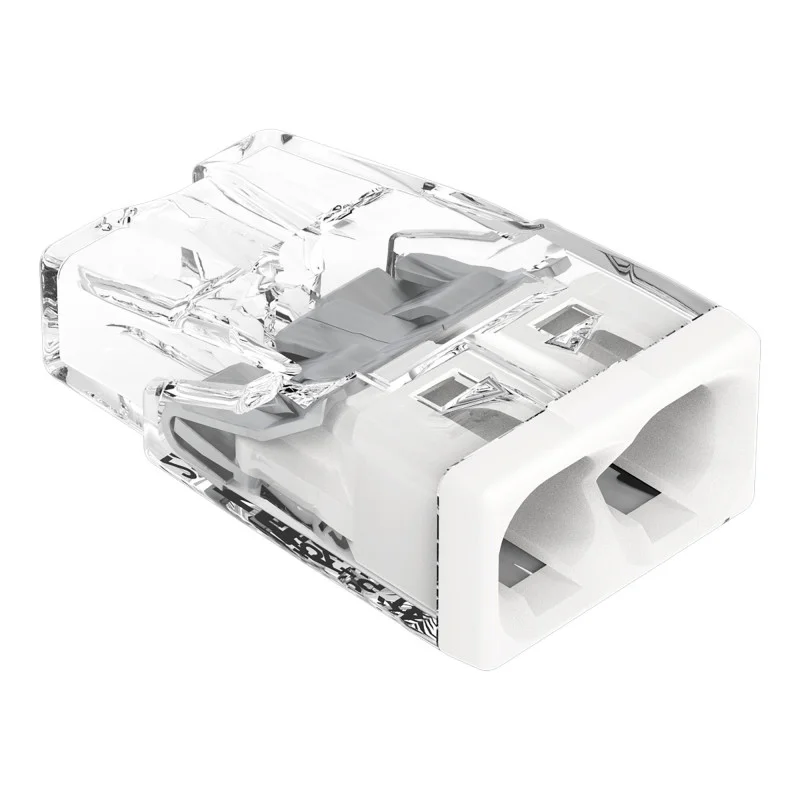

La borne de raccordement WAGO 2273-202 permet de connecter deux conducteurs rigides par insertion directe dans le contact. Elle est conçue pour les installations électriques nécessitant une connexion rapide, compacte et propre, sans vis. Vendue à l’unité.
Spécifications techniques
Modèle : WAGO 2273-202
Type de technologie de connexion : FIL PUSH
Nombre de points de connexion : 2
Nombre de potentiels : 1
Conçu pour les conducteurs solides
Section du fil : de 0,5 à 2,5 mm²
Longueur de dénudage du fil : 11 mm
Sens de connexion : latéral
Tension nominale : 450 V
Courant nominal : 24 A
Tension de surtension nominale : 4 kV
Catégorie de surtension : II
Niveau de pollution : 2
Température ambiante pendant le fonctionnement : jusqu’à +60 °C
Température de fonctionnement continue : 105 °C
Désignation de température selon la norme EN 60998 : T60
Couleur du corps : transparent
Couleur du boîtier : blanc
Matériau isolant : polycarbonate (PC)
Classe d’inflammabilité selon UL94 : V2
Matériau de contact : cuivre électrolytique
Surface de contact : étain
Matériau du ressort de serrage : acier à ressort chrome-nickel (CrNi)
Dimensions : 10 x 5,8 x 16,7 mm
Poids : 0,7 g
Fonctions et caractéristiques
Raccordement des conducteurs sans vis par insertion directe.
Conception compacte pour une utilisation dans des espaces d’installation limités.
Le corps transparent permet une inspection visuelle de l’insertion du fil.
Cette borne est conçue pour le raccordement de conducteurs rigides.
La conception permet un assemblage rapide sans l’utilisation d’outils lors du raccordement du fil.
Idéal pour
Installations électriques domestiques et industrielles.
Raccordement des fils fixes dans les boîtes d’installation et de jonction.
Réparations et modifications des lignes fixes.
Installations nécessitant un raccordement compact de deux conducteurs.
Contenu de l’emballage
1 borne d’installation WAGO 2273-202
Pourquoi choisir ce produit ?
Nombre de points de connexion clairement défini et plage de sections transversales des conducteurs définie.
Dimensions compactes pour une installation dans un espace restreint.
Conception transparente permettant de vérifier l’insertion correcte du fil.
Technologie PUSH WIRE sans connexions à vis.
Paramètres électriques et de température vérifiés pour l’installation.
Instructions d’installation et d’utilisation
Dénudez le fil sur 11 mm avant de le connecter.
La borne est conçue pour les conducteurs rigides dont la section transversale est comprise dans la plage spécifiée.
Insérez le fil directement dans la borne jusqu’à ce qu’il s’arrête.
N’effectuez l’installation que lorsque l’alimentation électrique est coupée.
Avis de sécurité
Ce produit est destiné aux installations électriques et toute utilisation incorrecte peut entraîner un choc électrique ou un court-circuit.
Neffectuez linstallation que sur des fils hors tension.
Respectez la plage prescrite de sections transversales et la longueur de dénudage du fil.
Nutilisez pas de borne endommagée ni de fils dont lisolation est endommagée.
L’installation dans les installations électriques fixes doit être effectuée par une personne qualifiée.
