Description

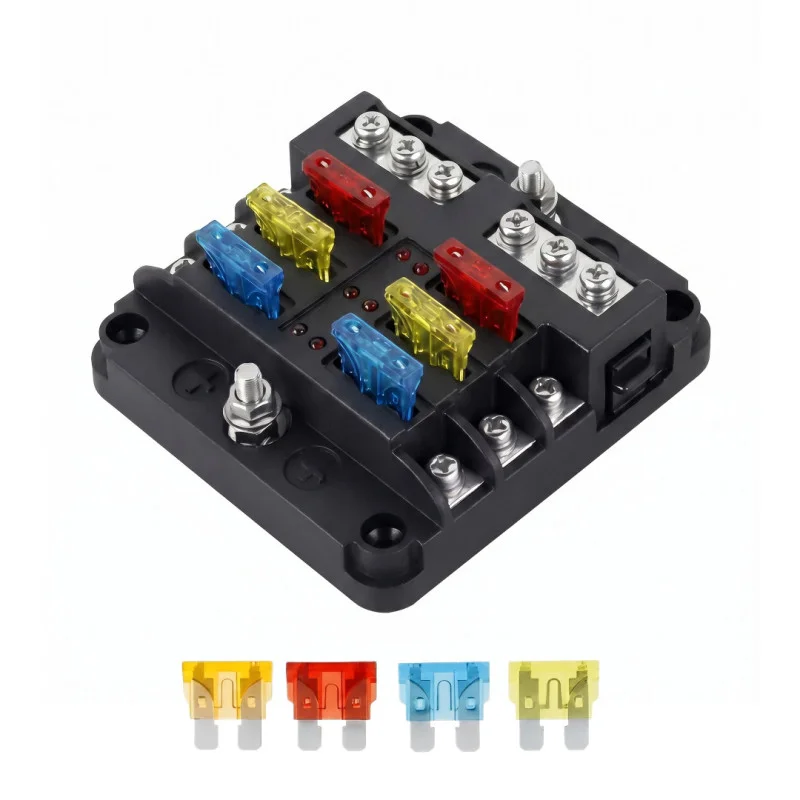

Poistkový blok QR1714 slúži na rozvod a istenie viacerých jednosmerných elektrických okruhov v automobilovej, lodnej a ďalšej nízkonapäťovej elektroinštalácii. Umožňuje osadenie až šiestich plochých nožových poistiek, prehľadné pripojenie vodičov cez skrutkové svorky a kontrolu stavu poistiek pomocou indikačných LED.
Technické špecifikácie
Model: QR1714
Typ produktu: poistkový blok pre ploché nožové poistky
Počet poistkových pozícií: 6
Menovité napätie: 32 V
Uvedený prúd poistiek: 100 A
Materiál: ABS a kov
Rozmery produktu: 87.75x85x36.5 mm
Rozmery balenia: 125x94x46 mm
Hrubá hmotnosť balenia: 210g
Certifikácia: CE
Funkcie a vlastnosti
Šesť samostatných pozícií pre ploché nožové poistky.
Priehľadný kryt chráni poistkovú časť a umožňuje vizuálnu kontrolu osadených poistiek.
Skrutkové svorky pre pripojenie vodičov a rozvod napájania.
Vstavané LED indikátory pre signalizáciu prerušenej poistky.
Popisovacie štítky pre označenie jednotlivých istených okruhov.
Zacvakávací systém krytu s bočným čiernym uvoľňovacím prvkom.
Montážne otvory v základni pre pevné uchytenie k podkladu.
Ideálne pre
Automobilové elektroinštalácie so samostatne istenými okruhmi.
Lodné a karavanové nízkonapäťové rozvody.
Prídavné osvetlenie, pomocné spotrebiče a príslušenstvo vo vozidlách.
Servisné a montážne práce pri rozšírení existujúcej poistkovej inštalácie.
Obsah balenia
Poistkový blok QR1714 s priehľadným krytom.
Súprava plochých nožových poistiek.
Súprava popisovacích štítkov.
Montážne skrutky.
Prečo zvoliť tento produkt
Umožňuje sústrediť istenie viacerých jednosmerných okruhov do jedného montážneho prvku.
Priehľadný kryt uľahčuje kontrolu stavu poistiek bez demontáže celého bloku.
LED indikácia pomáha rýchlejšie identifikovať prerušenú poistku.
Skrutkové pripojenie je vhodné pre pevné mechanické uchytenie vodičov v rozvodnej časti.
Súčasťou balenia sú poistky, popisovacie štítky a montážne skrutky.
Pokyny k inštalácii a prevádzke
Inštaláciu vykonávajte iba pri odpojenom napájaní.
Poistkový blok upevnite na pevný a elektricky bezpečný podklad.
Každý istený okruh osaďte poistkou s hodnotou zodpovedajúcou použitému vodiču a pripojenému zariadeniu.
Po zapojení skontrolujte dotiahnutie skrutkových svoriek a správnu polaritu pripojenia.
Produkt je určený pre nízkonapäťové jednosmerné inštalácie, nie pre pripojenie k sieťovému napätiu.
Bezpečnostné upozornenia
Nesprávne zapojenie alebo poddimenzované vodiče vedú k riziku prehriatia, skratu a poškodenia inštalácie.
Neprekračujte menovité hodnoty uvedené pre produkt a použité poistky.
Poškodený kryt, deformované svorky alebo stopy prehriatia sú dôvodom na vyradenie z prevádzky.
Montáž do vozidla alebo lode musí vykonať osoba so znalosťou elektrických rozvodov a istenia jednosmerných okruhov.
