Description

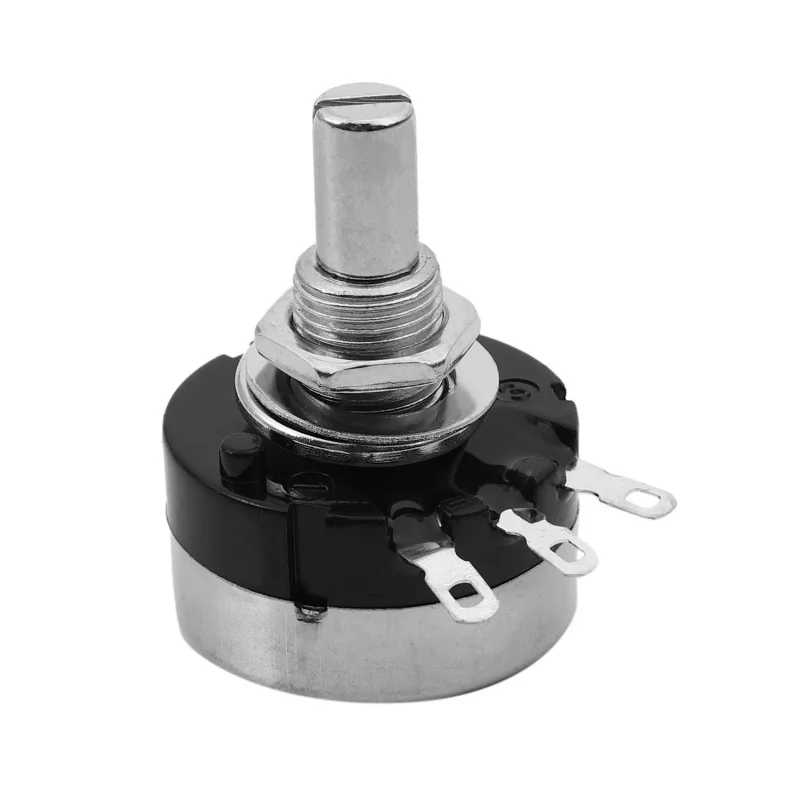

El potenciómetro RV30YN20S es una resistencia variable rotativa diseñada para el ajuste continuo de la resistencia en circuitos electrónicos, elementos de control, aplicaciones de potencia y sistemas de control. Su diseño con rosca de montaje, eje y tres terminales facilita su integración en paneles y dispositivos empotrados. El producto está disponible en una amplia gama de resistencias, lo que permite seleccionar fácilmente la versión adecuada para cada aplicación.
Especificaciones técnicas
Modelo: RV30YN20S
Tipo de componente: potenciómetro rotativo
Diseño: panel, con eje y rosca de montaje.
Número de puntos de venta: 3
Características: lineal, designación B
Potencia nominal: 3 W
Opciones de resistencia disponibles: 500 , 1 k, 2 k, 5 k, 10 k, 20 k, 50 k, 100 k, 250 k, 500 k, 1 M
Designaciones de variantes: 500R, B102, B202, B502, B103, B203, B503, B104, B254, B504, B105
Tolerancia: 1%
Construcción: diseño de un solo giro
Funciones y características
Ajuste continuo de la resistencia mecánica mediante eje giratorio
Forma de onda lineal adecuada para circuitos de control y ajuste.
Mayor capacidad de carga de 3 W para su uso en aplicaciones con mayores demandas de potencia que los potenciómetros miniatura convencionales.
Eje metálico y soporte roscado para montaje fijo en panel.
Conexión estándar de tres terminales para su uso como resistencia variable o divisor de voltaje.
Amplia gama de valores de resistencia para diversos diseños electrónicos y aplicaciones de servicio.
Ideal para
Regulación de los niveles de señal y voltajes en circuitos electrónicos
Elementos de ajuste y calibración en electrónica industrial y para aficionados.
Fuente de alimentación y circuitos de potencia que requieren un potenciómetro más robusto
Paneles de control para instrumentos y dispositivos electrónicos
Repuestos para la reparación y el mantenimiento de dispositivos que utilizan potenciómetros de la serie RV30.
Contenido del paquete
1 potenciómetro RV30YN20S en la variante de resistencia seleccionada.
¿Por qué elegir este producto?
Número de modelo verificado: RV30YN20S
Disponibilidad de múltiples valores de resistencia dentro de una misma línea de productos.
Característica lineal adecuada para aplicaciones técnicas y reglamentarias.
Diseño mecánicamente robusto para montaje en panel.
Su potencia nominal de 3 W permite su uso incluso en circuitos más exigentes.
Instrucciones de instalación y funcionamiento
Al seleccionar una variante de resistencia, tenga en cuenta el rango de control deseado y la tensión eléctrica en el circuito.
Para un funcionamiento correcto, conecte los terminales exteriores como extremos fijos de la pista de resistencia y el terminal central como un elemento móvil.
Al montarlo en un panel, asegúrese de que quede bien sujeto mecánicamente utilizando la parte roscada del potenciómetro.
No exceda la potencia nominal del componente para evitar el sobrecalentamiento del circuito resistivo y acortar su vida útil.
