Description

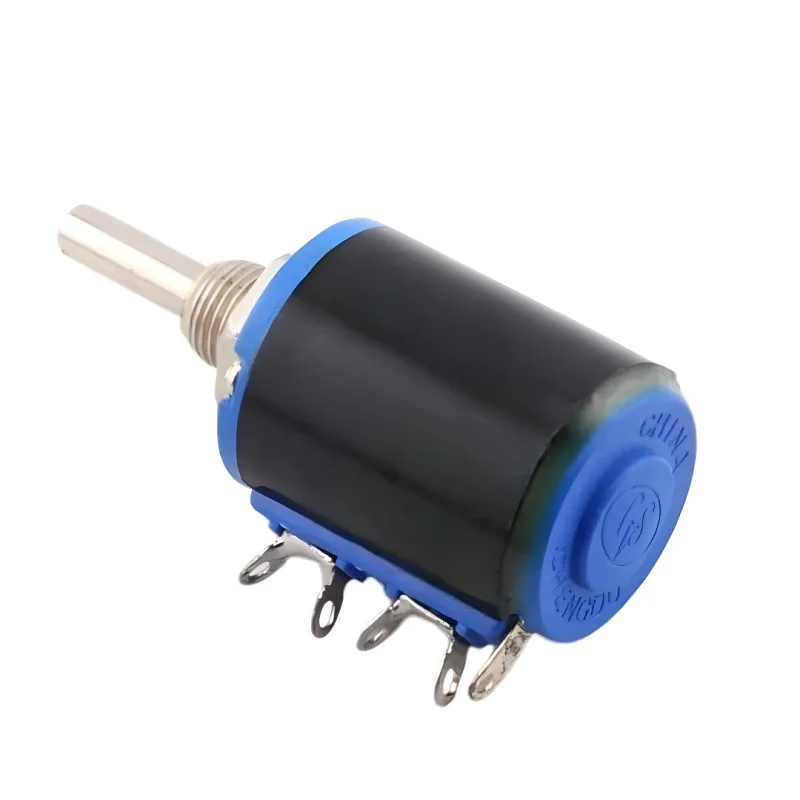

El potenciómetro bobinado de la serie WXD3-12 está diseñado para el ajuste continuo de resistencia en electrónica industrial, de control y de medición. Su diseño, con eje giratorio y capa resistiva bobinada, es ideal para aplicaciones que requieren resistencia mecánica, funcionamiento estable y ajuste fiable de parámetros eléctricos.
Especificaciones técnicas
Serie de modelos: WXD3-12
Tipo: potenciómetro de alambre
Potencia nominal: 1 W
Variantes de resistencia disponibles: 100 ohmios, 220 ohmios, 470 ohmios, 1 kOhm, 2,2 kOhm, 3,3 kOhm, 4,7 kOhm, 10 kOhm, 22 kOhm, 33 kOhm, 47 kOhm
Tolerancia de resistencia: ±5%
Temperatura de funcionamiento: -55 °C a +125 °C
Construcción: panel, con eje para ajuste manual.
Funciones y características
Pista de resistencia de alambre para propiedades eléctricas estables y buena capacidad de carga.
Adecuado para establecer valores de voltaje, corriente o referencia en circuitos analógicos.
El diseño mecánico con rosca de montaje permite una instalación fija en un panel o dispositivo.
El eje giratorio garantiza un ajuste manual preciso y suave.
La gama incluye múltiples variantes de resistencia para facilitar su adaptación a una aplicación específica.
Ideal para
Instrumentos de laboratorio y equipos de medición
Circuitos de control y regulación industrial
Fuentes de alimentación y circuitos de calibración
Aplicaciones electrónicas de servicio y desarrollo
Dispositivos que requieren un potenciómetro robusto con mayor resistencia que los diseños de carbono convencionales.
Contenido del paquete
1 potenciómetro de hilo WXD3-12 de 1 W en la variante de resistencia seleccionada.
1 tuerca de fijación
1 arandela
¿Por qué elegir este producto?
El diseño del cable es adecuado para aplicaciones que requieren estabilidad y resistencia mecánica.
Una amplia gama de valores de resistencia facilita la selección para una conexión específica.
El montaje en panel con eje resulta práctico para su integración en dispositivos y armarios de control.
El rango de temperatura de funcionamiento permite su uso incluso en condiciones técnicamente más exigentes.
La potencia nominal de 1 W es adecuada para tareas comunes de control y ajuste.
Instrucciones de instalación y funcionamiento
Al seleccionar una variante de resistencia, es necesario tener en cuenta el rango de control requerido y la carga de potencia en el circuito.
Instale el potenciómetro de forma que no se ejerza ninguna tensión mecánica sobre los terminales o el eje.
Para un funcionamiento correcto, recomendamos comprobar la conexión de los terminales finales y del rodillo antes de la puesta en marcha.
Al soldar, es recomendable limitar el tiempo de exposición a la tensión térmica en los pines al mínimo necesario.
Aviso de seguridad
La tensión máxima de funcionamiento permitida debe evaluarse siempre en función del valor de la resistencia específica y la pérdida de potencia en la aplicación.
Si el componente se utiliza en circuitos con voltaje peligroso, la instalación debe ser realizada por una persona cualificada.
Cuando se trabaje con dispositivos con voltajes superiores a 60 V CC o en aplicaciones de red, es necesario garantizar un aislamiento, blindaje y protección adecuados contra el contacto con partes con tensión.
