Description

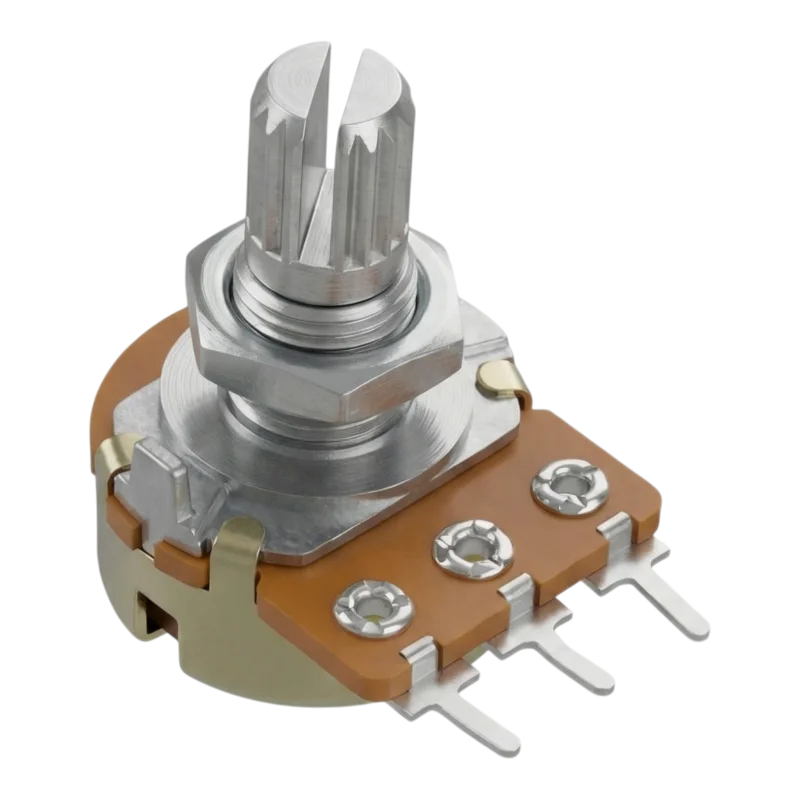

Rotacijski potenciometar za ploču WH148 je pasivni upravljački element dizajniran za kontinuiranu promjenu otpora u električnim i elektroničkim krugovima. Dizajn s 3 terminala omogućuje upotrebu kao djelitelj napona i kao varijabilni otpornik. Proizvod je dostupan u linearnoj karakteristici B u nekoliko vrijednosti otpora za ugradnju u uređaje, upravljačke ploče te hobi i servisne primjene.
Tehničke specifikacije
Vrsta proizvoda: rotacijski potenciometar
Serija modela: WH148
Dizajn: aksijalni, montaža na ploču
Broj pinova: 3 pina
Karakteristike: linearne, oznaka B
Verzija: mono
Vrsta tračnice: žica
Broj okretaja: 1
Kut rotacije: 300°
Nazivne vrijednosti otpora: B1K, B2K, B5K, B10K, B20K, B50K, B100K, B250K, B500K, B1M (ovisno o varijanti)
Tolerancija otpora: ±20%
Tolerancija linearnosti: ±5%
Gubitak snage Pd: 125 mW
Maksimalni radni napon: 200 V
Minimalni otpor izolacije: 1000 mOhm
Dimenzije tijela: 29x25x17 mm
Duljina osovine: 13 mm
Promjer osovine: 6 mm
Razmak između pinova: 5 mm
Promjer montažne rupe: 7,2 mm
Pričvršćivanje: s maticom
Funkcije i značajke
Ručno podešavanje otpora okretanjem osovine.
Trostruki priključak omogućuje korištenje kao razdjelnik napona.
Linearna promjena otpora prikladna je za tehničke kontrole i funkcije podešavanja.
Aksijalna osovina je dizajnirana za montažu u ploču ili prednju ploču uređaja.
Mehaničko pričvršćivanje maticom osigurava čvrsto prianjanje u montažnoj rupi.
Dostupnost više varijanti otpora olakšava odabir odgovarajućeg raspona regulacije.
Idealno za
Regulacija razine signala u elektroničkim krugovima.
Elementi za podešavanje i upravljanje u uređajima i panelima.
Servis i popravci kompleta, prototipova i elektronike.
Jednostavni analogni upravljački krugovi.
Sadržaj paketa
1x potenciometar WH148, 3-pinski
Zašto odabrati ovaj proizvod?
Jasno definirana linearna karakteristika B za tehničku upotrebu.
Širok izbor vrijednosti otpora unutar jedne dizajnerske serije.
Kompaktni dizajn ploče sa standardnim tropolnim priključkom.
Poznate montažne dimenzije olakšavaju projektiranje i zamjenu komponente.
Upute za instalaciju i uporabu
Ugradite potenciometar u otvor odgovarajućeg promjera i pričvrstite maticom.
Prilikom lemljenja ograničite vrijeme zagrijavanja pinova kako biste izbjegli oštećenje unutarnje strukture.
Prije instalacije provjerite potrebnu vrijednost otpora i ispravan spoj vanjskog i srednjeg terminala.
Obratite pozornost na maksimalni radni napon i rasipanje snage komponente.
Sigurnosna obavijest
Komponenta nije namijenjena za rad iznad navedene granice električnog opterećenja.
Nepravilno ožičenje može oštetiti potenciometar ili nizvodni strujni krug.
Instalaciju i servisiranje obavljajte samo kada je napajanje isključeno.
Prilikom korištenja u opremi spojenoj na opasne napone, mora se osigurati odgovarajuća strukturna zaštita i stručna ugradnja.
