Description

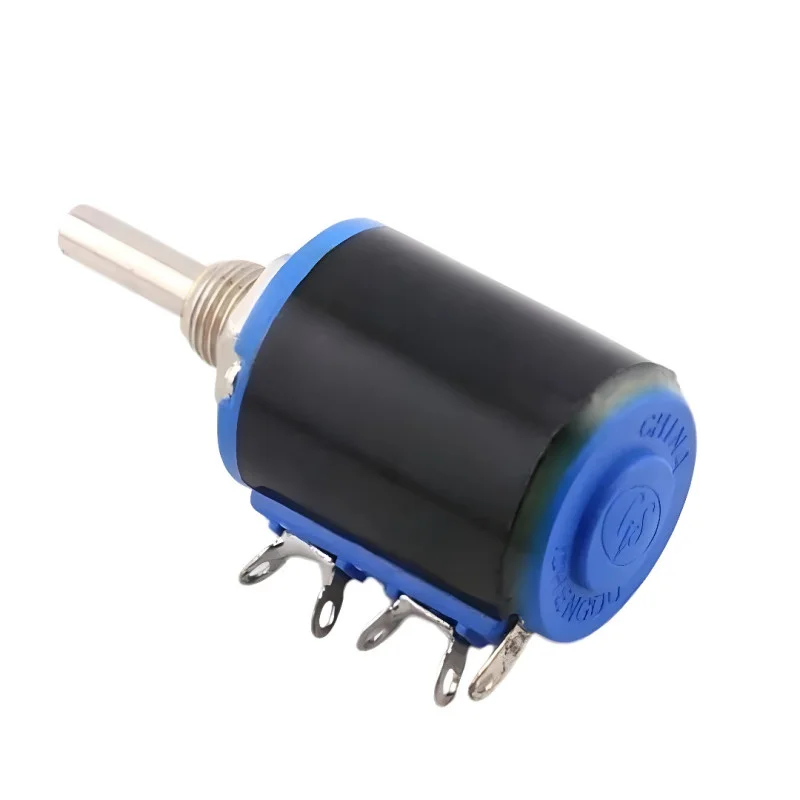

Potenciometar s namotanom žicom serije WXD3-12 dizajniran je za kontinuirano podešavanje otpora u mjerenju, upravljanju i industrijskoj elektronici. Dizajn s rotirajućom osovinom i slojem namotanog otpora prikladan je za primjene gdje je potrebna mehanička otpornost, stabilan rad i pouzdano podešavanje električnih parametara.
Tehničke specifikacije
Serija modela: WXD3-12
Vrsta: žičani potenciometar
Nazivna snaga: 1 W
Dostupne varijante otpora: 100 Ohm, 220 Ohm, 470 Ohm, 1 kOhm, 2,2 kOhm, 3,3 kOhm, 4,7 kOhm, 10 kOhm, 22 kOhm, 33 kOhm, 47 kOhm
Tolerancija otpora: ±5%
Radna temperatura: -55°C do +125°C
Konstrukcija: ploča, s osovinom za ručno podešavanje
Funkcije i značajke
Žičana otporna staza za stabilna električna svojstva i dobru nosivost.
Pogodno za postavljanje napona, struje ili referentnih vrijednosti u analognim krugovima.
Mehanički dizajn s montažnim navojem omogućuje fiksnu ugradnju u ploču ili uređaj.
Rotirajuća osovina osigurava precizno i glatko ručno podešavanje.
Asortiman uključuje više varijanti otpora za jednostavnu prilagodbu specifičnoj primjeni.
Idealno za
Laboratorijski instrumenti i mjerna oprema
Industrijski upravljački i regulacijski krugovi
Napajanja i kalibracijski krugovi
Servis i razvoj elektroničkih aplikacija
Uređaji koji zahtijevaju robusni potenciometar s većim otporom od konvencionalnih ugljičnih dizajna
Sadržaj paketa
1x žičani potenciometar WXD3-12 1W u odabranoj varijanti otpora
1x matica za pričvršćivanje
1x podloška
Zašto odabrati ovaj proizvod?
Dizajn žice je prikladan za primjene koje zahtijevaju stabilnost i mehaničku otpornost.
Širok raspon vrijednosti otpora olakšava odabir za određeni priključak.
Montaža na ploču s osovinom praktična je za integraciju u uređaje i razvodne ormare.
Raspon radne temperature omogućuje korištenje čak i u tehnički zahtjevnijim uvjetima.
Nazivna snaga od 1 W prikladna je za uobičajene zadatke upravljanja i podešavanja.
Upute za instalaciju i uporabu
Prilikom odabira varijante otpornika potrebno je uzeti u obzir potreban raspon regulacije i opterećenje snage u krugu.
Potenciometar instalirajte tako da nema mehaničkog naprezanja na priključcima ili osovini.
Za ispravan rad preporučujemo provjeru spoja krajnjih terminala i vodilice prije puštanja u rad.
Prilikom lemljenja preporučljivo je ograničiti vrijeme toplinskog naprezanja pinova na potrebni minimum.
Sigurnosna obavijest
Maksimalni dopušteni radni napon uvijek se mora procijeniti s obzirom na specifičnu vrijednost otpora i gubitak snage u primjeni.
Ako se komponenta koristi u strujnim krugovima s opasnim naponom, instalaciju mora izvršiti kvalificirana osoba.
Pri radu u uređajima s naponom iznad 60 V DC ili u mrežnim primjenama, potrebno je osigurati odgovarajuću izolaciju, oklop i zaštitu od dodirivanja dijelova pod naponom.
