Description

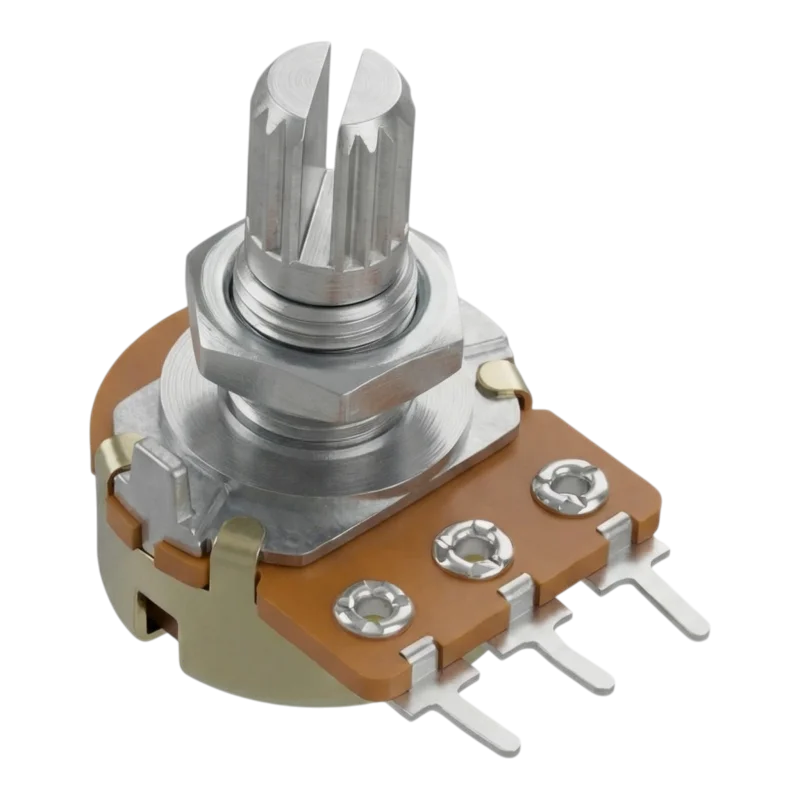

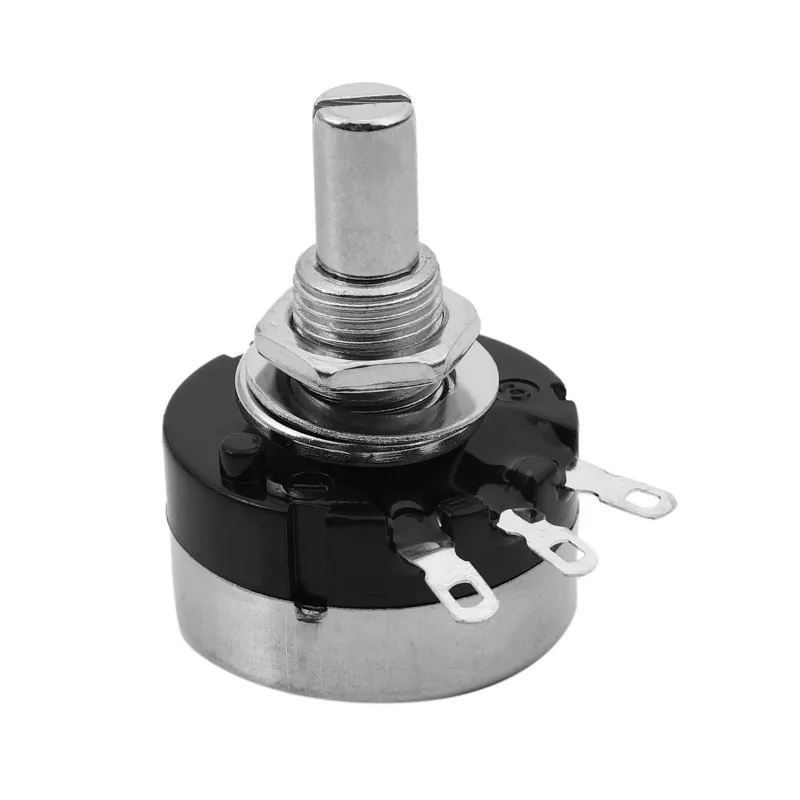

Panelový otočný potenciometer WH148 je pasívny regulačný prvok určený pre plynulú zmenu odporu v elektrických a elektronických obvodoch. Prevedenie s 3 vývodmi umožňuje použitie ako delič napätia aj ako premenný odpor. Produkt je dostupný v lineárnej charakteristike B v niekoľkých hodnotách odporu pre osadenie do zariadenia, ovládacích panelov a hobby aj servisných aplikácií.
Technické špecifikácie
Typ produktu: otočný potenciometer
Modelový rad: WH148
Prevedenie: axiálna, panelová montáž
Počet vývodov: 3 piny
Charakteristika: lineárne, označenie B
Prevedenie: mono
Druh dráhy: drôtový
Počet otáčok: 1
Uhol otočenia: 300°
Menovité hodnoty odporu: B1K, B2K, B5K, B10K, B20K, B50K, B100K, B250K, B500K, B1M (podľa variantu)
Tolerancia odporu: ±20 %
Tolerancia linearity: ±5 %
Stratový výkon Pd: 125 mW
Maximálne prevádzkové napätie: 200 V
Minimálny izolačný odpor: 1000 mOhm
Rozmery tela: 29x25x17 mm
Dĺžka hriadeľa: 13 mm
Priemer hriadeľa: 6 mm
Rozstup vývodov: 5 mm
Priemer montážneho otvoru: 7.2 mm
Uchytenie: maticou
Funkcie a vlastnosti
Ručné nastavenie odporu otočením hriadeľa.
Trojvývodové zapojenie umožňuje použitie ako napäťový delič.
Lineárny priebeh zmeny odporu je vhodný pre technické regulačné a nastavovacie funkcie.
Axiálny hriadeľ je určený na montáž do panelu alebo čelnej dosky zariadenia.
Mechanické upevnenie maticou zaisťuje pevné osadenie v montážnom otvore.
Dostupnosť viacerých odporových variantov uľahčuje voľbu zodpovedajúceho rozsahu regulácie.
Ideálne pre
Reguláciu úrovne signálu v elektronických obvodoch.
Nastavovacie a ovládacie prvky v prístrojoch a paneloch.
Stavebnice, prototypy a servisné opravy elektroniky.
Jednoduché analógové regulačné obvody.
Obsah balenia
1x potenciometer WH148, 3pin
Prečo zvoliť tento produkt
Jasne určená lineárna charakteristika B pre technické použitie.
Široký výber odporových hodnôt v rámci jedného konštrukčného radu.
Kompaktné panelové prevedenie so štandardným trojpinovým zapojením.
Známe montážne rozmery uľahčujú návrh aj výmenu súčiastky.
Pokyny na inštaláciu a prevádzku
Montáž prevádzajte do otvoru zodpovedajúceho priemeru a potenciometer upevnite maticou.
Pri spájkovaní obmedzte dobu zahrievania vývodov, aby nedošlo k poškodeniu vnútornej konštrukcie.
Pred osadením overte požadovanú hodnotu odporu a správne zapojenie krajných a stredného vývodu.
Dodržte maximálne prevádzkové napätie a stratový výkon súčiastky.
Bezpečnostné upozornenie
Súčiastka nie je určená na prácu nad uvedené medzné elektrické zaťaženie.
Nesprávne zapojenie môže viesť k poškodeniu potenciometra alebo nadväzujúceho obvodu.
Montáž a servis vykonávajte iba pri odpojenom napájaní.
Pri použití v zariadení napojenom na nebezpečné napätie je nutné zaistiť zodpovedajúcu konštrukčnú ochranu a odbornú montáž.
