Description

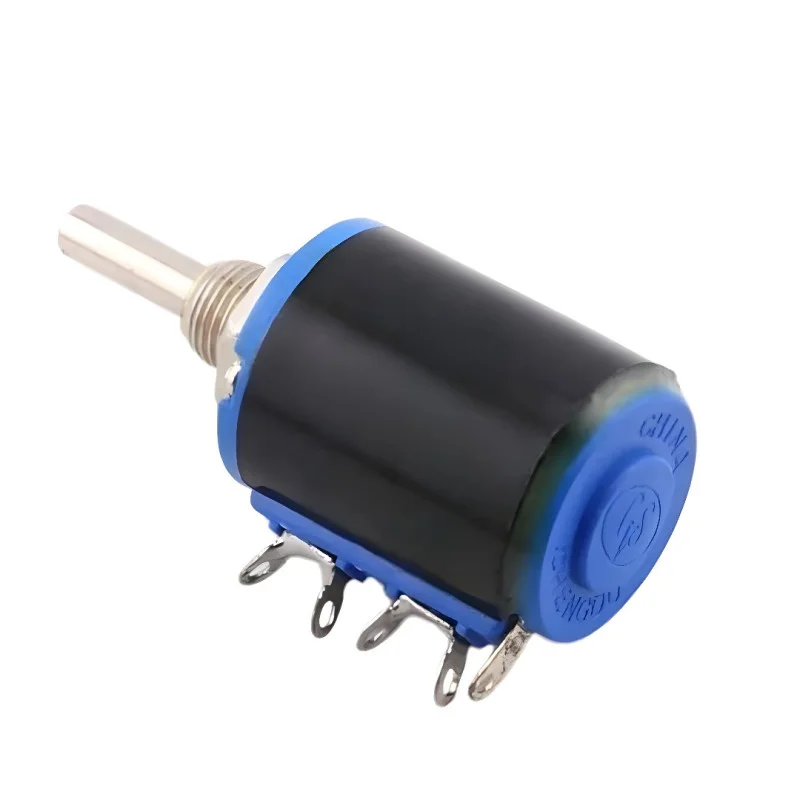

Žični potenciometer serije WXD3-12 je zasnovan za zvezno nastavitev upora v merilni, krmilni in industrijski elektroniki. Zasnova z vrtljivo gredjo in žično uporovno plastjo je primerna za aplikacije, kjer so potrebne mehanska odpornost, stabilno delovanje in zanesljivo nastavljanje električnih parametrov.
Tehnične specifikacije
Serija modelov: WXD3-12
Tip: žični potenciometer
Nazivna moč: 1 W
Razpoložljive različice upornosti: 100 Ohm, 220 Ohm, 470 Ohm, 1 kOhm, 2,2 kOhm, 3,3 kOhm, 4,7 kOhm, 10 kOhm, 22 kOhm, 33 kOhm, 47 kOhm
Toleranca upornosti: ±5%
Delovna temperatura: od -55 °C do +125 °C
Konstrukcija: plošča, z gredjo za ročno nastavitev
Funkcije in lastnosti
Žična uporovna steza za stabilne električne lastnosti in dobro nosilnost.
Primerno za nastavitev napetosti, toka ali referenčnih vrednosti v analognih vezjih.
Mehanska zasnova z montažnim navojem omogoča fiksno namestitev v ploščo ali napravo.
Vrtljiva gred zagotavlja natančno in gladko ročno nastavitev.
Ponudba vključuje več različic upornosti za enostavno prilagoditev specifični uporabi.
Idealno za
Laboratorijski instrumenti in merilna oprema
Industrijska krmilna in regulacijska vezja
Napajalniki in kalibracijska vezja
Storitve in razvoj elektronskih aplikacij
Naprave, ki zahtevajo robusten potenciometer z večjo upornostjo kot običajne ogljikove zasnove
Vsebina paketa
1x žični potenciometer WXD3-12 1W v izbrani uporovni varianti
1x pritrdilna matica
1x podložka
Zakaj izbrati ta izdelek?
Zasnova žice je primerna za aplikacije, ki zahtevajo stabilnost in mehansko odpornost.
Širok razpon vrednosti upornosti omogoča enostavno izbiro za določeno povezavo.
Montaža na ploščo z gredjo je praktična za integracijo v naprave in krmilne omare.
Delovno temperaturno območje omogoča uporabo tudi v tehnično zahtevnejših pogojih.
Nazivna moč 1 W je primerna za običajne naloge krmiljenja in nastavitve.
Navodila za namestitev in uporabo
Pri izbiri variante upora je treba upoštevati zahtevano območje regulacije in obremenitev moči v vezju.
Potenciometer namestite tako, da na sponke ali gred ni mehanske obremenitve.
Za pravilno delovanje priporočamo, da pred zagonom preverite povezavo končnih sponk in tekača.
Pri spajkanju je priporočljivo omejiti čas toplotne obremenitve nožic na potreben minimum.
Varnostno obvestilo
Največjo dovoljeno obratovalno napetost je treba vedno oceniti glede na specifično vrednost upora in izgubo moči v aplikaciji.
Če se komponenta uporablja v tokokrogih z nevarno napetostjo, mora namestitev opraviti usposobljena oseba.
Pri delovanju v napravah z napetostjo nad 60 V DC ali v omrežnih aplikacijah je treba zagotoviti ustrezno izolacijo, zaščito in zaščito pred dotikom delov pod napetostjo.
