Description

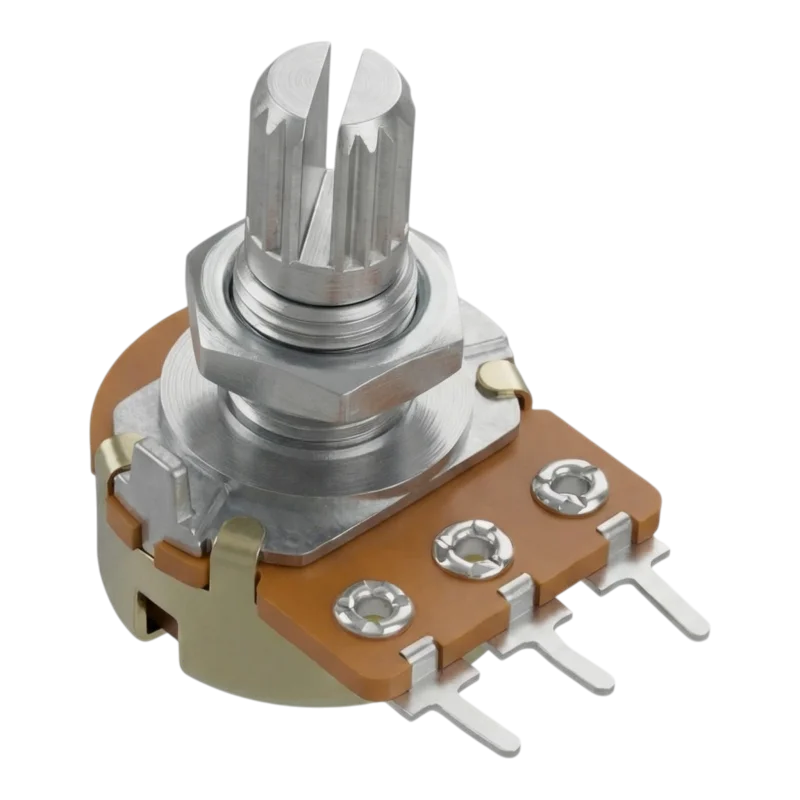

Potencjometr obrotowy WH148 to pasywny element sterujący przeznaczony do ciągłej zmiany rezystancji w obwodach elektrycznych i elektronicznych. Konstrukcja 3-zaciskowa pozwala na zastosowanie go jako dzielnika napięcia oraz jako rezystora nastawnego. Produkt jest dostępny w charakterystyce liniowej B w różnych wartościach rezystancji, do montażu w urządzeniach, panelach sterowania oraz w zastosowaniach hobbystycznych i serwisowych.
Dane techniczne
Typ produktu: potencjometr obrotowy
Seria modeli: WH148
Konstrukcja: osiowa, montaż panelowy
Liczba pinów: 3 piny
Charakterystyka: liniowa, oznaczenie B
Wersja: mono
Typ toru: przewodowy
Liczba obrotów: 1
Kąt obrotu: 300°
Wartości rezystancji nominalnej: B1K, B2K, B5K, B10K, B20K, B50K, B100K, B250K, B500K, B1M (w zależności od wariantu)
Tolerancja rezystancji: ±20%
Tolerancja liniowości: ±5%
Strata mocy Pd: 125 mW
Maksymalne napięcie robocze: 200 V
Minimalna rezystancja izolacji: 1000 mOhm
Wymiary korpusu: 29x25x17 mm
Długość wału: 13 mm
Średnica wału: 6 mm
Rozstaw pinów: 5 mm
Średnica otworu montażowego: 7,2 mm
Mocowanie: za pomocą nakrętki
Funkcje i cechy
Ręczna regulacja oporu poprzez obrót wału.
Trójzaciskowe złącze pozwala na zastosowanie go jako dzielnika napięcia.
Liniowa zmiana rezystancji jest przydatna w funkcjach sterowania i regulacji technicznej.
Wał osiowy przeznaczony jest do montażu w panelu lub płycie czołowej urządzenia.
Mechaniczne mocowanie za pomocą nakrętki zapewnia pewne osadzenie w otworze montażowym.
Dostępność wielu wariantów oporu ułatwia wybór odpowiedniego zakresu sterowania.
Idealny dla
Regulacja poziomu sygnału w układach elektronicznych.
Elementy regulacyjne i sterujące w urządzeniach i panelach.
Zestawy, prototypy i naprawy serwisowe urządzeń elektronicznych.
Proste układy sterowania analogowego.
Zawartość opakowania
1x potencjometr WH148, 3pin
Dlaczego warto wybrać ten produkt?
Jasno zdefiniowana charakterystyka liniowa B do użytku technicznego.
Szeroki wybór wartości rezystancji w ramach jednej serii konstrukcyjnej.
Kompaktowa konstrukcja panelu ze standardowym złączem trzypinowym.
Znajomość wymiarów montażowych ułatwia projektowanie i wymianę podzespołu.
Instrukcja instalacji i obsługi
Zamontuj potencjometr w otworze o odpowiedniej średnicy i zabezpiecz nakrętką.
Podczas lutowania należy ograniczyć czas nagrzewania pinów, aby uniknąć uszkodzenia wewnętrznej struktury.
Przed montażem należy sprawdzić wymaganą wartość rezystancji i poprawność podłączenia zacisków zewnętrznego i środkowego.
Należy zwrócić uwagę na maksymalne napięcie robocze i rozpraszanie mocy komponentu.
Informacja o bezpieczeństwie
Komponent ten nie jest przeznaczony do pracy powyżej określonego limitu obciążenia elektrycznego.
Nieprawidłowe podłączenie może spowodować uszkodzenie potencjometru lub obwodu zasilającego.
Instalację i serwisowanie należy wykonywać wyłącznie przy odłączonym zasilaniu.
W przypadku stosowania w urządzeniach podłączonych do niebezpiecznego napięcia należy zapewnić odpowiednią ochronę konstrukcyjną i fachowy montaż.
