Potentiometer RV30YN 20S, 3W-Spedizione veloce

Description

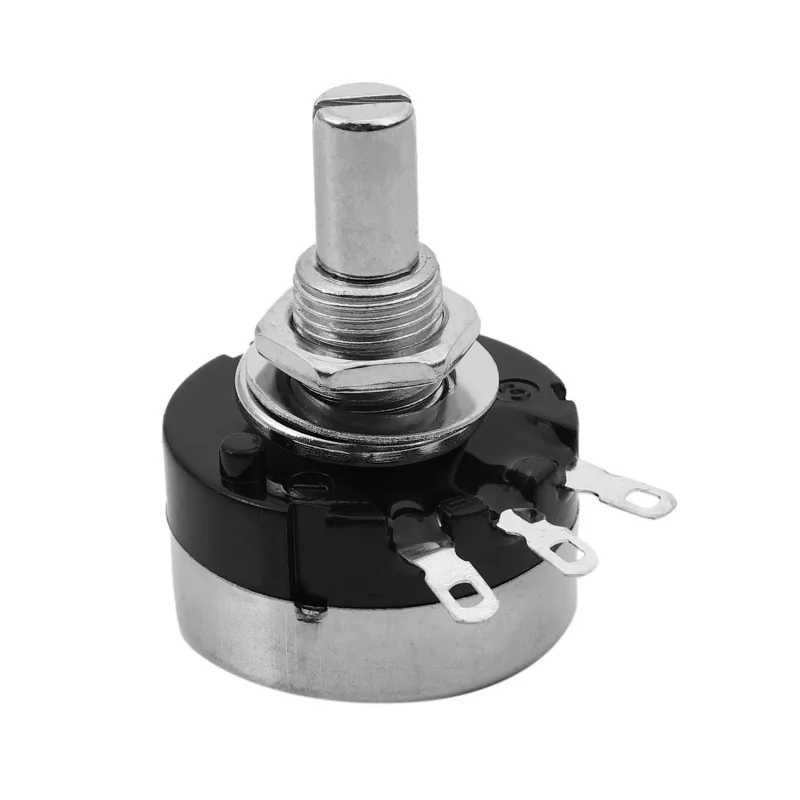

Potentiometern RV30YN20S är ett roterande variabelt motstånd avsett för kontinuerlig resistansjustering i elektroniska kretsar, styrelement, kraftapplikationer och styrsystem. Konstruktionen med monteringsgänga, axel och tre anslutningar möjliggör enkel integration i panel- och inbyggda enheter. Produkten finns i ett brett utbud av resistansvarianter, vilket gör det enkelt att välja lämplig version för en specifik applikation.

Tekniska specifikationer

Modell: RV30YN20S

Komponenttyp: roterande potentiometer

Utförande: panel, med axel och monteringsgänga

Antal uttag: 3

Egenskaper: linjär, beteckning B

Nominell effekt: 3W

Tillgängliga resistansalternativ: 500 , 1 k, 2 k, 5 k, 10 k, 20 k, 50 k, 100 k, 250 k, 500 k, 1 M

Variantbeteckningar: 500R, B102, B202, B502, B103, B203, B503, B104, B254, B504, B105

Tolerans: 1%

Konstruktion: enkelvarvsdesign

Funktioner och egenskaper

Steglös mekanisk motståndsjustering via roterande axel

Linjär vågform lämplig för styr- och justeringskretsar

Högre belastningskapacitet på 3 W för användning i applikationer med högre effektbehov än konventionella miniatyrpotentiometrar

Metallaxel och gängad montering för fast panelmontering

Standard trepolig anslutning för användning som variabelt motstånd eller spänningsdelare

Brett utbud av resistansvärden för olika elektroniska designer och serviceapplikationer

Idealisk för

Reglering av signalnivåer och spänningar i elektroniska kretsar

Justerings- och kalibreringselement inom industriell och hobbyelektronik

Strömförsörjning och effektkretsar som kräver en robustare potentiometer

Panelkontroller för instrument och elektroniska enheter

Reservdelar för reparation och underhåll av enheter med potentiometrar i RV30-serien

Paketinnehåll

1x potentiometer RV30YN20S i vald motståndsvariant

Varför välja den här produkten?

Verifierat modellnummer RV30YN20S

Tillgänglighet av flera resistansvärden inom en produktlinje

Linjär karakteristik lämplig för tekniska och regulatoriska tillämpningar

Mekaniskt robust design för panelmontering

Nominell effekt på 3 W möjliggör användning även i mer krävande kretsar

Installations- och bruksanvisning

När du väljer en motståndsvariant, beakta önskat reglerområde och den elektriska spänningen i kretsen.

För korrekt drift, anslut de yttre terminalerna som fasta ändar av motståndsspåret och den mellersta terminalen som en löpare.

Vid montering i en panel, säkerställ en mekaniskt säker passform med hjälp av potentiometerns gängade del.

Överskrid inte komponentens nominella effekt för att undvika överhettning av motståndsbanan och förkorta dess livslängd.
