Description

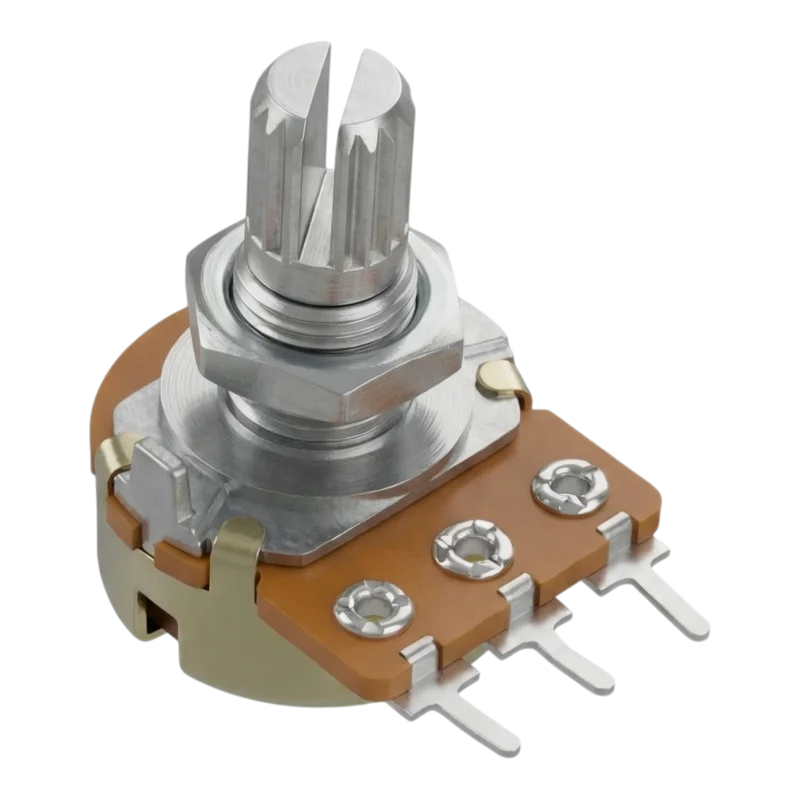

WH148 paneldrejepotentiometeret er et passivt styreelement designet til kontinuerlig modstandsændring i elektriske og elektroniske kredsløb. 3-terminaldesignet muliggør brug som spændingsdeler og variabel modstand. Produktet fås med lineær karakteristik B i adskillige modstandsværdier til installation i enheder, kontrolpaneler samt hobby- og serviceapplikationer.
Tekniske specifikationer
Produkttype: roterende potentiometer
Modelserie: WH148
Design: aksial, panelmontering
Antal stifter: 3 stifter
Karakteristika: lineær, betegnelse B
Version: mono
Sportype: wire
Antal omdrejninger: 1
Rotationsvinkel: 300°
Nominelle modstandsværdier: B1K, B2K, B5K, B10K, B20K, B50K, B100K, B250K, B500K, B1M (afhængigt af variant)
Modstandstolerance: ±20%
Linearitetstolerance: ±5%
Effekttab Pd: 125 mW
Maksimal driftsspænding: 200 V
Minimum isolationsmodstand: 1000 mOhm
Kropsdimensioner: 29x25x17 mm
Skaftlængde: 13 mm
Skaftdiameter: 6 mm
Stiftafstand: 5 mm
Monteringshuldiameter: 7,2 mm
Fastgørelse: med møtrik
Funktioner og egenskaber
Manuel modstandsjustering ved at dreje akslen.
Tre-terminalforbindelsen muliggør brug som spændingsdeler.
Den lineære modstandsændring er egnet til tekniske kontrol- og justeringsfunktioner.
Den aksiale aksel er designet til montering i et panel eller en frontplade på enheden.
Mekanisk fastgørelse med en møtrik sikrer en fast pasform i monteringshullet.
Tilgængeligheden af flere modstandsvarianter gør det nemmere at vælge det passende kontrolområde.
Ideel til
Regulering af signalniveau i elektroniske kredsløb.
Justerings- og betjeningselementer i enheder og paneler.
Reparationer af byggesæt, prototyper og elektronikservice.
Enkle analoge styrekredsløb.
Pakkens indhold
1x potentiometer WH148, 3-benet
Hvorfor vælge dette produkt?
Klart defineret lineær karakteristik B til teknisk brug.
Bredt udvalg af modstandsværdier inden for én designserie.
Kompakt paneldesign med standard trebensforbindelse.
Kendte monteringsmål gør det nemt at designe og udskifte komponenten.
Installations- og betjeningsvejledning
Installer i et hul med den passende diameter, og fastgør potentiometeret med en møtrik.
Begræns opvarmningstiden for stifterne ved lodning for at undgå skader på den indre struktur.
Før installation skal den nødvendige modstandsværdi og den korrekte tilslutning af de ydre og midterste terminaler kontrolleres.
Overhold komponentens maksimale driftsspænding og effekttab.
Sikkerhedsmeddelelse
Komponenten er ikke beregnet til at fungere over den angivne elektriske belastningsgrænse.
Forkert ledningsføring kan beskadige potentiometeret eller det efterfølgende kredsløb.
Udfør kun installation og service, når strømforsyningen er afbrudt.
Ved brug i udstyr forbundet med farlige spændinger skal der sikres passende strukturel beskyttelse og professionel installation.
