Description

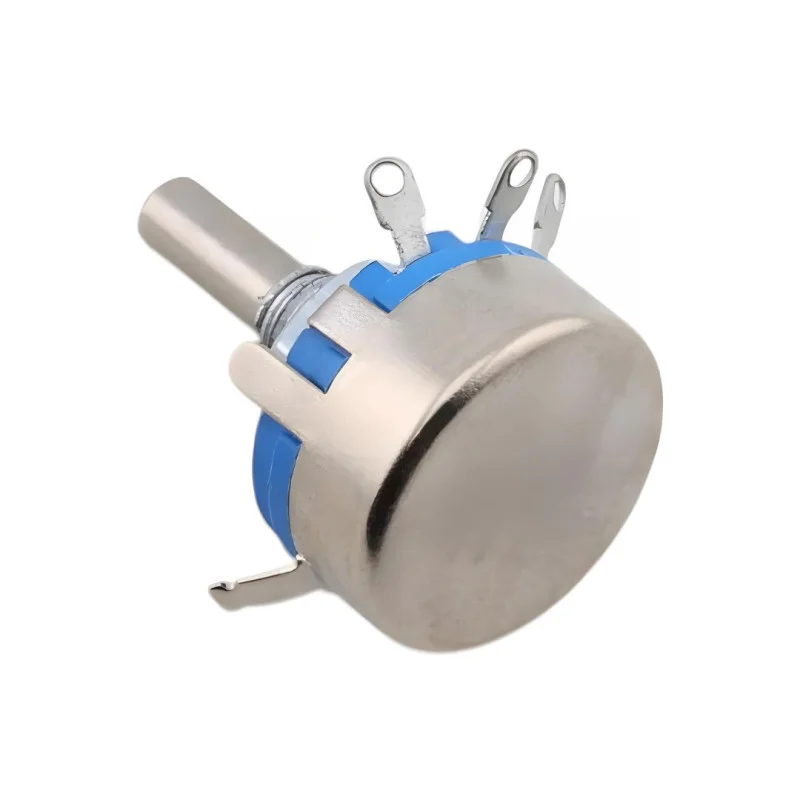

Das Potentiometer WH5-1A ist ein Drehpotentiometer zur stufenlosen manuellen Einstellung des elektrischen Widerstands in Analog- und Regelschaltungen. Dank seiner klassischen Bauform mit Achse und drei Anschlüssen eignet es sich für den Einbau in Schalttafeln, Gerätesteuerungen, Laborgeräte und Hobbyelektronik. Das Produkt ist in verschiedenen Widerstandsvarianten erhältlich, sodass Sie die passende Ausführung für Ihre Anwendung auswählen können.
Technische Spezifikationen
Typ: Drehpotentiometer
Modellnummer: WH5-1A
Konstruktion: Paneel mit drehbarer Welle
Anzahl der Filialen: 3
Verfügbare Widerstandsoptionen: 470 Ohm bis 1 MOhm
Bekannte Varianten sind: 470 Ohm, 1 kOhm, 1,5 kOhm, 4,7 kOhm, 10 kOhm, 22 kOhm, 47 kOhm, 100 kOhm, 220 kOhm, 470 kOhm und 1 MOhm.
Montage: Gewindemontage in die Platte mittels einer Mutter
Wellendurchmesser: 6 mm
Schaftlänge: 10 mm
Technologie: Potentiometer zur analogen Widerstandssteuerung
Funktionen und Merkmale
Stufenlose Widerstandseinstellung durch Drehen der Welle
Die Dreipolkonstruktion ermöglicht die Verwendung als variabler Widerstand und als Spannungsteiler.
Kompakte Bauweise, geeignet für den Einbau in Geräte
Die mechanische Gewindebefestigung erleichtert die Montage an der Frontplatte.
Breites Spektrum an Widerstandswerten für verschiedene Schaltungstypen
Geeignet für Service, Reparatur, Entwicklung und Produktion von elektronischen Geräten
Ideal für
Signalpegelsteuerung in analogen Schaltungen
Anpassen von Empfindlichkeit, Lautstärke, Referenzpegeln oder Kontrollparametern
Bedienfelder für elektronische Geräte
Labor-, Entwicklungs- und Testvorbereitungen
Reparaturen und Austausch von originalen Bedienfeldpotentiometern
Packungsinhalt
1x Potentiometer WH5-1A in der gewählten Widerstandsvariante
Warum sollten Sie sich für dieses Produkt entscheiden?
Standardmäßiges Drehdesign mit einfacher Montage
Mehrere Widerstandswerte innerhalb einer Produktlinie erhältlich
Universell einsetzbar in einer Vielzahl elektronischer Anwendungen
Dreipolige Ausführung, geeignet für gängige Potentiometeranschlüsse
Praktische Lösung für Neubauten und Anlagenerneuerungen
Installations- und Bedienungsanleitung
Bei der Auswahl eines Widerstandswertes sind die Anforderungen der jeweiligen Schaltung und der Verdrahtungsmethode zu berücksichtigen.
Vor der Montage die mechanischen Abmessungen, die Wellenlänge und die Kompatibilität mit der Gerätefrontplatte prüfen.
Beim Löten der Anschlüsse ist der Wärmewiderstand des Bauteils zu berücksichtigen und übermäßige mechanische Belastung zu vermeiden.
Für einen ordnungsgemäßen Betrieb empfehlen wir die Verwendung innerhalb der in der Gerätekonstruktion festgelegten elektrischen Grenzwerte.
