Description

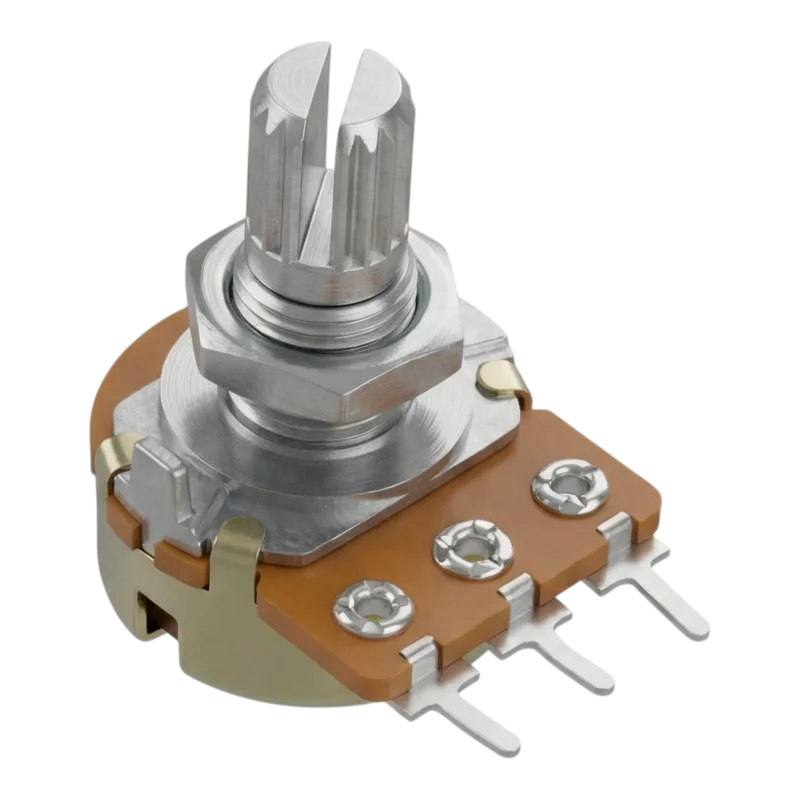

WH148-paneelin pyörivä potentiometri on passiivinen ohjauselementti, joka on suunniteltu sähkö- ja elektroniikkapiirien jatkuvaan resistanssin muutokseen. 3-napainen rakenne mahdollistaa käytön sekä jännitteenjakajana että muuttuvana vastuksena. Tuotetta on saatavana lineaarisella B-ominaiskäyrällä ja useilla vastustasoilla asennettavaksi laitteisiin, ohjauspaneeleihin sekä harraste- ja huoltosovelluksiin.
Tekniset tiedot
Tuotetyyppi: pyörivä potentiometri
Mallisarja: WH148
Rakenne: aksiaalinen, paneeliasennus
Nastojen lukumäärä: 3 nastaa
Ominaisuudet: lineaarinen, merkintä B
Versio: mono
Radan tyyppi: lanka
Kierrosten lukumäärä: 1
Kääntökulma: 300°
Nimellisvastusarvot: B1K, B2K, B5K, B10K, B20K, B50K, B100K, B250K, B500K, B1M (versiosta riippuen)
Resistanssitoleranssi: ±20%
Lineaarisuustoleranssi: ±5%
Tehohäviö Pd: 125 mW
Suurin käyttöjännite: 200 V
Minimieristysresistanssi: 1000 mOhm
Rungon mitat: 29x25x17 mm
Varren pituus: 13 mm
Akselin halkaisija: 6 mm
Tappien välinen etäisyys: 5 mm
Kiinnitysreiän halkaisija: 7,2 mm
Kiinnitys: mutterilla
Toiminnot ja ominaisuudet
Manuaalinen vastuksen säätö kiertämällä akselia.
Kolminapainen liitäntä mahdollistaa käytön jännitteenjakajana.
Lineaarinen vastuksen muutos soveltuu teknisiin ohjaus- ja säätötoimintoihin.
Aksiaaliakseli on suunniteltu asennettavaksi laitteen paneeliin tai etulevyyn.
Mekaaninen kiinnitys mutterilla varmistaa tukevan istuvuuden kiinnitysreikään.
Useiden vastustusvaihtoehtojen saatavuus helpottaa sopivan säätöalueen valintaa.
Ihanteellinen
Signaalitason säätö elektronisissa piireissä.
Laitteiden ja paneelien säätö- ja ohjauselementit.
Paketit, prototyypit ja elektroniikan huolto ja korjaukset.
Yksinkertaiset analogiset ohjauspiirit.
Pakkauksen sisältö
1 x potentiometri WH148, 3-napainen
Miksi valita tämä tuote?
Selkeästi määritelty lineaarinen ominaiskäyrä B tekniseen käyttöön.
Laaja valikoima vastustasoja yhden mallisarjan sisällä.
Kompakti paneelirakenne, jossa on vakiona kolminastainen liitäntä.
Tunnetut asennusmitat helpottavat komponentin suunnittelua ja vaihtamista.
Asennus- ja käyttöohjeet
Asenna potentiometri sopivan halkaisijan omaavaan reikään ja kiinnitä se mutterilla.
Juotettaessa rajoita nastojen lämmitysaikaa sisäisen rakenteen vaurioitumisen välttämiseksi.
Ennen asennusta tarkista vaadittu vastusarvo ja ulompien ja keskimmäisten liittimien oikea kytkentä.
Noudata komponentin suurinta sallittua käyttöjännitettä ja tehohäviötä.
Turvallisuushuomautus
Komponenttia ei ole tarkoitettu toimimaan määritetyn sähköisen kuormitusrajan yläpuolella.
Väärä johdotus voi vahingoittaa potentiometriä tai alavirran virtapiiriä.
Suorita asennus ja huolto vain, kun virtalähde on irrotettu.
Käytettäessä vaarallisiin jännitteisiin kytkettyjä laitteita on varmistettava asianmukainen rakenteellinen suojaus ja ammattimainen asennus.
