Description

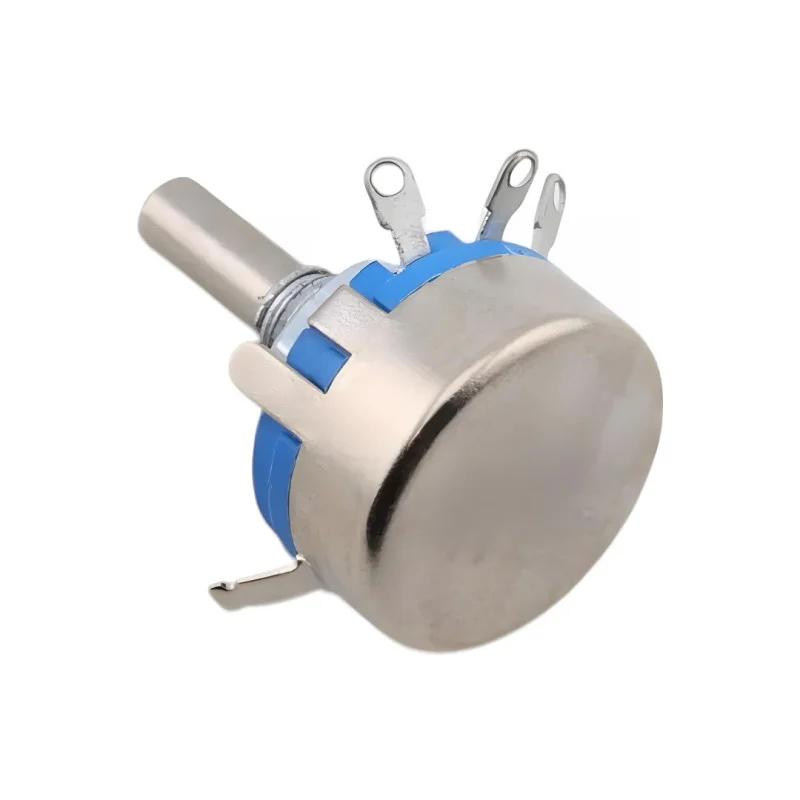

Le potentiomètre WH5-1A est une résistance variable rotative conçue pour le réglage manuel et continu de la résistance électrique dans les circuits analogiques et de commande. Grâce à sa conception classique avec un axe et trois bornes, il convient au montage sur panneaux, aux commandes d’appareils, aux équipements de laboratoire et à l’électronique de loisir. Ce produit est disponible en plusieurs valeurs de résistance, ce qui vous permet de choisir le modèle adapté à chaque application.
Spécifications techniques
Type : potentiomètre rotatif
Numéro de modèle : WH5-1A
Conception : panneau avec axe de rotation
Nombre de points de vente : 3
Résistances disponibles : de 470 ohms à 1 M
Les variantes les plus courantes sont : 470 , 1 k, 1,5 k, 4,7 k, 10 k, 22 k, 47 k, 100 k, 220 k, 470 k et 1 M.
Montage : fixation par filetage dans le panneau à l’aide d’un écrou
Diamètre de l’arbre : 6 mm
Longueur de la tige : 10 mm
Technologie : potentiomètre pour contrôle de résistance analogique
Fonctions et caractéristiques
Réglage continu de la résistance par rotation de l’arbre
Sa conception à trois bornes permet son utilisation comme résistance variable et comme diviseur de tension.
Conception compacte adaptée à l’installation dans l’équipement
La fixation mécanique par filetage facilite le montage du panneau avant
Large gamme de valeurs de résistance pour différents types de circuits
Adapté au service, à la réparation, au développement et à la production d’appareils électroniques
Idéal pour
Contrôle du niveau du signal dans les circuits analogiques
Réglage de la sensibilité, du volume, des niveaux de référence ou des paramètres de contrôle
Panneaux de commande pour appareils électroniques
Préparations pour le laboratoire, le développement et les essais
Réparation et remplacement des potentiomètres de panneau d’origine
Contenu de l’emballage
1 potentiomètre WH5-1A dans la variante de résistance sélectionnée
Pourquoi choisir ce produit ?
Conception rotative standard avec assemblage facile
Plusieurs valeurs de résistance disponibles au sein d’une même gamme de produits
Utilisation universelle dans une large gamme d’applications électroniques
Conception à trois broches adaptée aux connexions de potentiomètre courantes
Solution pratique pour les nouvelles constructions et les remplacements d’équipements
Instructions d’installation et d’utilisation
Lors du choix de la valeur d’une résistance, tenez compte des exigences du circuit spécifique et de la méthode de câblage.
Avant le montage, vérifiez les dimensions mécaniques, la longueur de l’arbre et la compatibilité avec le panneau de l’appareil.
Soudez les fils en tenant compte de la résistance thermique du composant et évitez les contraintes mécaniques excessives.
Pour un fonctionnement optimal, nous recommandons une utilisation dans les limites électriques spécifiées par la conception de votre appareil.
