Description

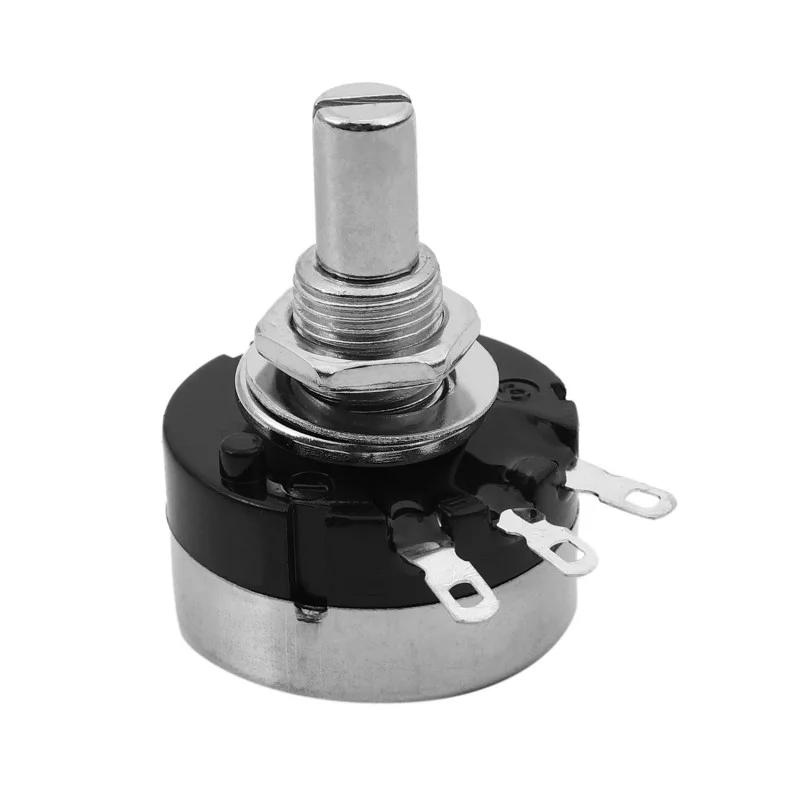

Il potenziometro RV30YN20S è un resistore rotativo variabile progettato per la regolazione continua della resistenza in circuiti elettronici, elementi di controllo, applicazioni di potenza e sistemi di controllo. Il design con filettatura di montaggio, albero e tre terminali consente una facile integrazione in dispositivi da pannello e da incasso. Il prodotto è disponibile in un’ampia gamma di varianti di resistenza, il che semplifica la scelta della versione più adatta a una specifica applicazione.
Specifiche tecniche
Modello: RV30YN20S
Tipo di componente: potenziometro rotativo
Design: pannello, con albero e filettatura di montaggio
Numero di punti vendita: 3
Caratteristiche: lineare, designazione B
Potenza nominale: 3W
Opzioni di resistenza disponibili: 500 , 1 k, 2 k, 5 k, 10 k, 20 k, 50 k, 100 k, 250 k, 500 k, 1 M
Denominazioni delle varianti: 500R, B102, B202, B502, B103, B203, B503, B104, B254, B504, B105
Tolleranza: 1%
Costruzione: design a singola curva
Funzioni e caratteristiche
Regolazione continua della resistenza meccanica tramite albero rotante
Forma d’onda lineare adatta per circuiti di controllo e regolazione
Maggiore capacità di carico di 3 W per l’utilizzo in applicazioni con richieste di potenza superiori rispetto ai potenziometri miniaturizzati convenzionali.
Albero metallico e attacco filettato per montaggio fisso su pannello.
Connessione standard a tre terminali per l’utilizzo come resistore variabile o partitore di tensione.
Ampia gamma di valori di resistenza per diverse configurazioni elettroniche e applicazioni di servizio.
Ideale per
Regolazione dei livelli di segnale e delle tensioni nei circuiti elettronici
Elementi di regolazione e calibrazione nell’elettronica industriale e hobbistica
Alimentazione e circuiti di potenza che richiedono un potenziometro più robusto
Pannello di controllo per strumenti e dispositivi elettronici
Pezzi di ricambio per la riparazione e la manutenzione di dispositivi che utilizzano potenziometri della serie RV30
Contenuto della confezione
1 potenziometro RV30YN20S nella variante di resistenza selezionata
Perché scegliere questo prodotto?
Numero di modello verificato: RV30YN20S
Disponibilità di molteplici valori di resistenza all’interno di una stessa linea di prodotti
Caratteristica lineare adatta ad applicazioni tecniche e normative
Design meccanicamente robusto per il montaggio a pannello.
La potenza nominale di 3 W consente l’utilizzo anche in circuiti più esigenti.
Istruzioni di installazione e funzionamento
Nella scelta di una variante di resistore, è necessario considerare l’intervallo di controllo desiderato e le sollecitazioni elettriche presenti nel circuito.
Per un corretto funzionamento, collegare i terminali esterni come estremità fisse della pista resistiva e il terminale centrale come cursore.
Quando si monta il potenziometro su un pannello, assicurarsi che sia fissato meccanicamente in modo sicuro utilizzando la parte filettata.
Non superare la potenza nominale del componente per evitare il surriscaldamento del percorso resistivo e la conseguente riduzione della sua durata.
