Description

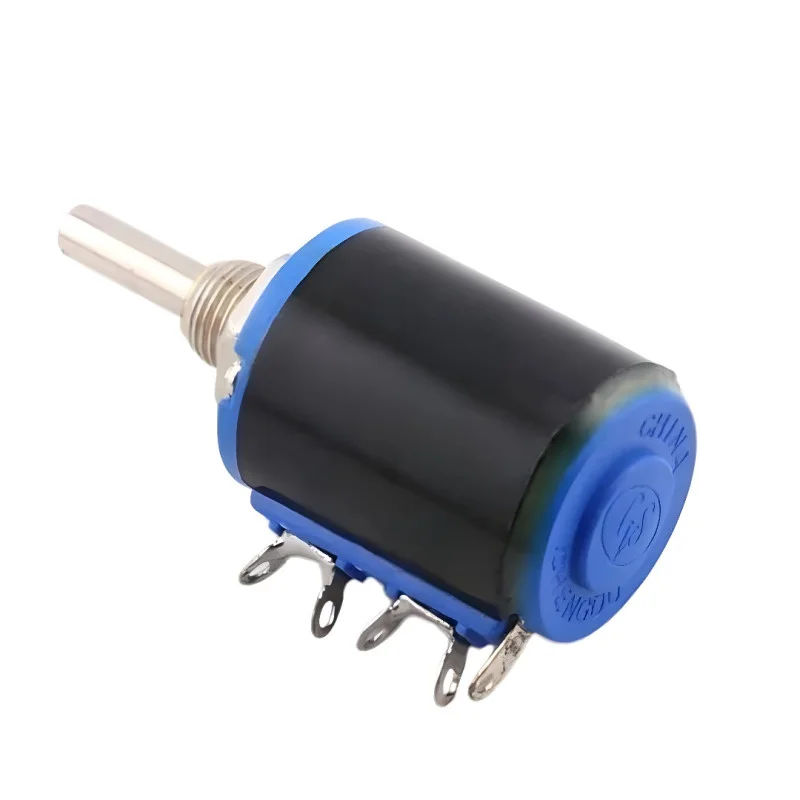

Il potenziometro a filo avvolto della serie WXD3-12 è progettato per la regolazione continua della resistenza in applicazioni di misura, controllo ed elettronica industriale. Il design con albero rotante e strato resistivo a filo avvolto è adatto ad applicazioni in cui sono richieste resistenza meccanica, funzionamento stabile e regolazione affidabile dei parametri elettrici.
Specifiche tecniche
Serie di modelli: WXD3-12
Tipo: potenziometro a filo
Potenza nominale: 1 W
Varianti di resistenza disponibili: 100 Ohm, 220 Ohm, 470 Ohm, 1 kOhm, 2,2 kOhm, 3,3 kOhm, 4,7 kOhm, 10 kOhm, 22 kOhm, 33 kOhm, 47 kOhm
Tolleranza di resistenza: ±5%
Temperatura di esercizio: da -55 °C a +125 °C
Costruzione: pannello, con albero per la regolazione manuale
Funzioni e caratteristiche
Pista resistiva a filo per proprietà elettriche stabili e buona capacità di carico.
Adatto per impostare valori di tensione, corrente o di riferimento nei circuiti analogici.
Il design meccanico con filettatura di montaggio consente l’installazione fissa in un pannello o dispositivo.
L’albero rotante garantisce una regolazione manuale precisa e fluida.
La gamma comprende diverse varianti di resistenza per un facile adattamento a specifiche applicazioni.
Ideale per
Strumenti da laboratorio e apparecchiature di misurazione
Circuiti di controllo e regolazione industriale
Alimentatori e circuiti di calibrazione
Applicazioni elettroniche per l’assistenza e lo sviluppo
Dispositivi che richiedono un potenziometro robusto con una resistenza superiore rispetto ai modelli convenzionali in carbonio.
Contenuto della confezione
1 potenziometro a filo WXD3-12 1W nella variante di resistenza selezionata
1 dado di fissaggio
1 rondella
Perché scegliere questo prodotto?
Il design del filo è adatto ad applicazioni che richiedono stabilità e resistenza meccanica.
Un’ampia gamma di valori di resistenza semplifica la scelta del collegamento più adatto a ogni specifica esigenza.
Il montaggio a pannello con albero è pratico per l’integrazione in dispositivi e quadri elettrici.
L’intervallo di temperatura di esercizio consente l’utilizzo anche in condizioni tecnicamente più impegnative.
La potenza nominale di 1 W è adatta per le comuni attività di controllo e regolazione.
Istruzioni di installazione e funzionamento
Nella scelta di una variante di resistore, è necessario tenere conto del range di controllo richiesto e del carico di potenza nel circuito.
Installare il potenziometro in modo tale da non esercitare alcuna sollecitazione meccanica sui terminali o sull’albero.
Per un corretto funzionamento, si consiglia di verificare il collegamento dei terminali e del cursore prima della messa in servizio.
Durante la saldatura, è consigliabile limitare al minimo indispensabile il tempo di stress termico sui pin.
Avviso di sicurezza
La tensione di esercizio massima ammissibile deve essere sempre valutata in relazione al valore della resistenza specifica e alle perdite di potenza nell’applicazione.
Se il componente viene utilizzato in circuiti con tensione pericolosa, l’installazione deve essere eseguita da personale qualificato.
Quando si opera in dispositivi con tensioni superiori a 60 V CC o in applicazioni di rete, è necessario garantire un adeguato isolamento, schermatura e protezione contro il contatto con parti sotto tensione.
