Description

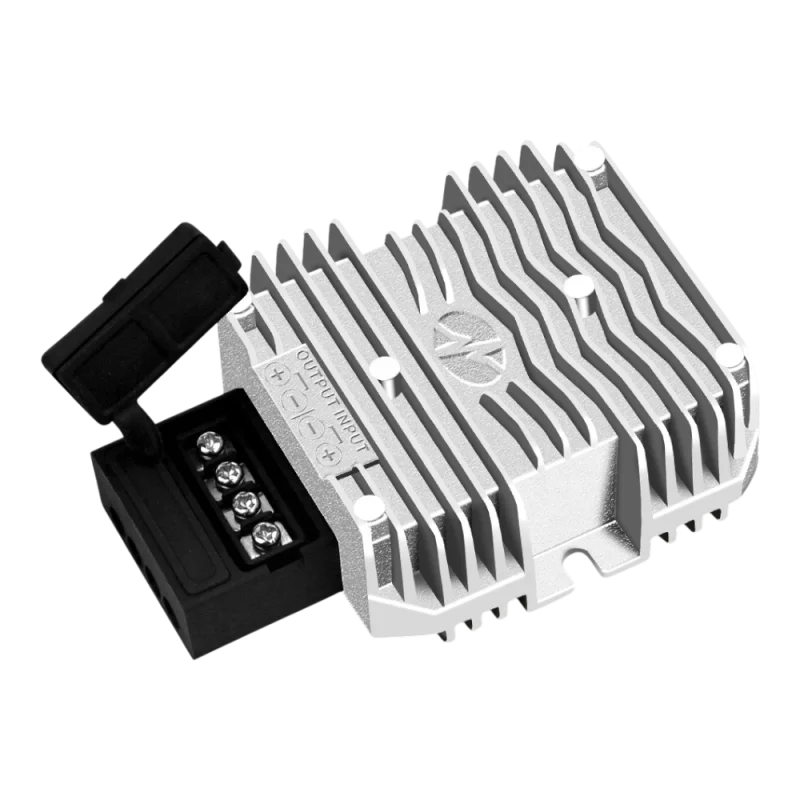

Visoko učinkovit izolirani DC/DC pretvarač dizajniran za pretvaranje širokog raspona ulaznih napona od 3690 V DC u stabilnih 12 V DC. Ovaj modul napajanja nudi visoku pouzdanost, galvansku izolaciju ulaza i izlaza te robusnu konstrukciju s epoksidnim kućištem, što ga čini prikladnim za upotrebu čak i u ekstremnim industrijskim uvjetima.
Tehničke specifikacije
Nazivni ulazni napon: 72V DC
Ulazni raspon: 3690 V DC
Izlazni napon: 12V DC
Maksimalna izlazna struja: 10A
Maksimalna izlazna snaga: 120 W
Učinkovitost: do 93% (na ulazu od 48 V)
Električna izolacija: galvanski izolirani ulaz i izlaz
Regulacija napona: < 1%
Regulacija opterećenja: < 2%
Valovitost i šum: 22250 mVp-p (puno opterećenje)
Potrošnja bez opterećenja: 10 mA pri 48Vin
Zaštite: prenapon, prekomjerna struja, nizak ulazni napon, pregrijavanje
Hlađenje: pasivno, slobodna cirkulacija zraka
Radna temperatura: 40°C do +80°C
Radna vlažnost: 10% do 90% relativne vlažnosti
Temperatura skladištenja: 40 °C do +100 °C
Težina: 570 g
Dimenzije: 74 × 74 × 29,5 mm
Ulazni priključak: vijčani terminali
Izlazni priključak: vijčani terminali
Konstrukcija: aluminijsko kućište, epoksidno zalijevanje, površinska montaža
Certifikacija: CE, RoHS
Funkcije i značajke
Galvanska izolacija ulaza i izlaza za siguran rad i zaštitu priključenih uređaja.
Širok ulazni raspon od 3690 V omogućuje upotrebu u sustavima od 48 V, 60 V i 72 V.
Visoka učinkovitost do 93% minimizira gubitke i zagrijavanje.
Robustan, zatvoren dizajn otporan na vibracije, vlagu i prašinu.
Kompaktni dizajn prikladan za ograničene prostore za ugradnju.
Stabilan 12V izlaz s niskim valovitošću, pogodan i za energetsku i za osjetljivu elektroniku.
Idealno za
Industrijski upravljački sustavi
Telekomunikacijska i mrežna oprema
Transportna oprema i vozila s baterijskim sustavima od 4872 V
Napajanje za upravljačke jedinice, senzore i module napajanja
Posebne primjene istosmjernog napajanja koje zahtijevaju izoliranih 12 V
Sadržaj paketa
1× DC/DC pretvarač 3690 V 12 V, 10 A, izoliran
Zašto odabrati ovaj proizvod?
Iznimno širok ulazni raspon 3690 V za profesionalnu upotrebu.
Galvanski izolirana konstrukcija štiti cijeli sustav napajanja.
Visoka učinkovitost, dug vijek trajanja i minimalno održavanje.
Izdržljiva aluminijska konstrukcija s pasivnim hlađenjem.
Stabilna snaga od 120 W čak i u zahtjevnim radnim uvjetima.
