Description

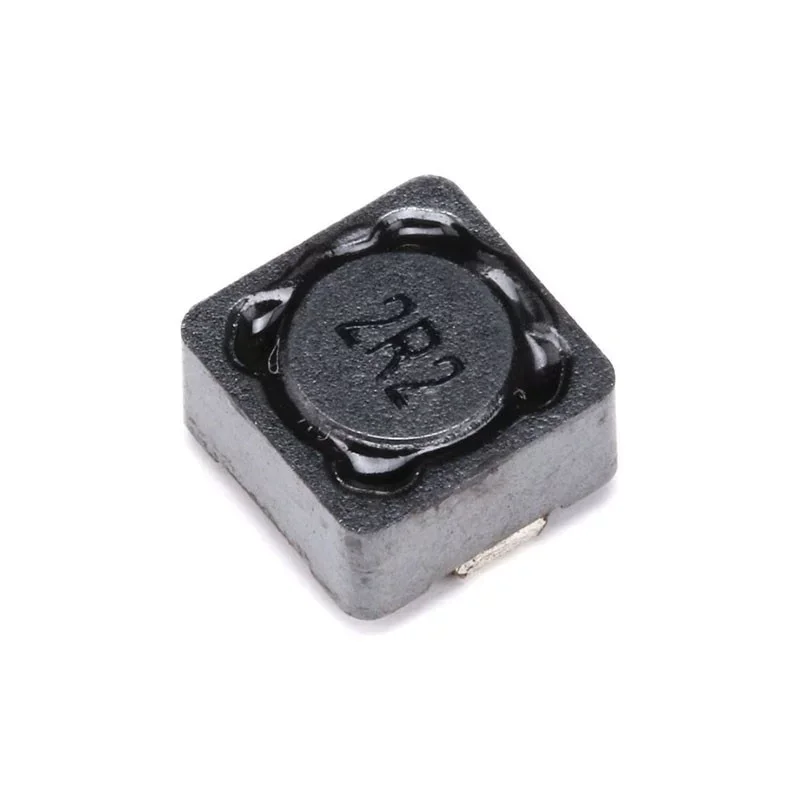

SMD prigušnica snage CDRH74
SMD prigušnica serije CDRH74 dizajnirana je za preklopne izvore napajanja, DC/DC pretvarače i filterske krugove. Oklopljeni dizajn s feritnom jezgrom osigurava niske elektromagnetske smetnje, visoku strujnu nosivost i stabilne parametre u širokom rasponu induktiviteta.
Tehničke specifikacije
Konstrukcija: oklopljena prigušnica snage
Montaža: SMD
Dimenzije: 7,5 × 7,5 × 4,5 mm
Težina: 1,6 g
Tolerancija induktivnosti: ±20%
Ispitna frekvencija: 100 kHz / 0,3 V
Radna temperatura: 40 °C do +85 °C
Temperatura skladištenja: 55 °C do +125 °C
Otpor izolacije: 100 M
Zaštita: IP00
Pregled dostupnih CDRH74 varijanti
| CDRH74-1R0M | 1 | 0,017 | 8,0 | 5.0 |
| CDRH74-2R2M | 2.2 | 0,024 | 6.0 | 4.0 |
| CDRH74-3R3M | 3.3 | 0,030 | 4,8 | 3,5 |
| CDRH74-4R7M | 4.7 | 0,040 | 4.2 | 3.1 |
| CDRH74-6R8M | 6,8 | 0,050 | 2,8 | 2.2 |
| CDRH74-100M | 10 | 0,065 | 2,5 | 1,84 |
| CDRH74-150M | 15 | 0,090 | 2.0 | 1,47 |
| CDRH74-220M | 22 | 0,130 | 1,8 | 1,23 |
| CDRH74-330M | 33 | 0,160 | 1,5 | 0,96 |
| CDRH74-470M | 47 | 0,230 | 1.3 | 0,88 |
| CDRH74-560M | 56 | 0,250 | 1.2 | 0,8 |
| CDRH74-680M | 68 | 0,310 | 1.1 | 0,7 |
| CDRH74-101M | 100 | 0,430 | 0,9 | 0,6 |
| CDRH74-121M | 120 | 0,600 | 0,8 | 0,5 |
| CDRH74-151M | 150 | 0,700 | 0,7 | 0,46 |
| CDRH74-221M | 220 | 0,950 | 0,5 | 0,35 |
| CDRH74-331M | 330 | 1.350 | 0,4 | 0,32 |
| CDRH74-471M | 470 | 2.200 | 0,35 | 0,26 |
| CDRH74-681M | 680 | 2.700 | 0,3 | 0,2 |
| CDRH74-102M | 1000 | 4.300 | 0,28 | 0,18 |
| CDRH74-152M | 1500 | 4.500 | 0,1 | 0,1 |
Funkcije i značajke
Zaštićeni dizajn za smanjenje EMI-ja
Nizak otpor istosmjernog namota
Visoka otpornost na struju zasićenja
Pogodno za visokofrekventne sklopne krugove
Idealno za
DC/DC pretvarači
Preklopni izvori napajanja
LED upravljački programi
Krugovi za filtriranje i izglađivanje
Sadržaj paketa
1× SMD prigušnica snage CDRH74
Zašto odabrati ovaj proizvod?
Kompletan asortiman induktora u jednom pakiranju
Tehnički parametri izravno prema proizvodnom listu
Visoka pouzdanost i mehanička otpornost
