Description

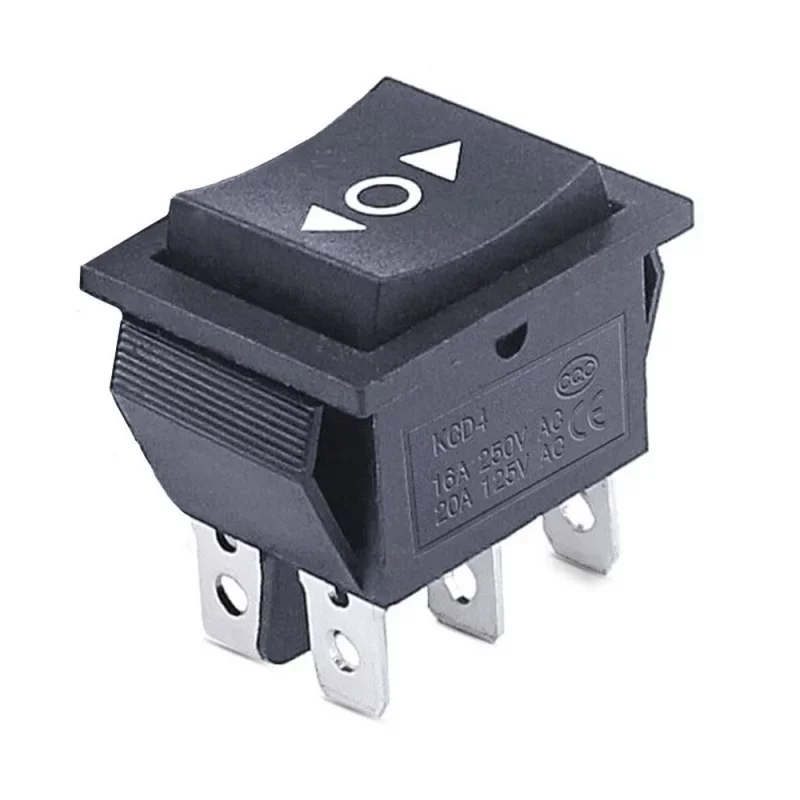

Prostokątny przełącznik kołyskowy typu KCD4 przeznaczony jest do montażu panelowego i przełączania obwodów w trzech pozycjach WŁ.-WYŁ. Konstrukcja jest bezblokadowa (chwilowa), tzn. po zwolnieniu dźwignia powraca do pozycji wyjściowej. Piktogramy strzałek ułatwiają operatorowi orientację podczas sterowania kierunkowego.
Dane techniczne
Typ: KCD4
Funkcja styku: WŁ.-WYŁ.-WŁ. (przełącznik)
Wersja: bez blokady (moment obrotowy)
Obciążenie znamionowe: maks. 250 V / 15 A
Obciążenie znamionowe (alternatywne): 125 V / 20 A
Liczba pinów: 6-pinowe
Złącza: Faston 6,3 mm
Ochrona: IP20
Kolor: czarny
Oznaczenia na kołysce: strzałki
Otwór montażowy (wycięcie): 29,5 x 22,4 mm
Wymiary korpusu: 31 x 25 x 35 mm
Wysokość montażu (wymagana głębokość w panelu): 28 mm
Funkcje i cechy
Przełącznik trójpozycyjny WŁ.-WYŁ.-WŁ. do wyboru kierunku lub dwóch trybów z pozycją neutralną
Konstrukcja bez momentu obrotowego do krótkotrwałej pracy
Montaż panelowy w wycięciu prostokątnym
Zaciski do szybkiego podłączania za pomocą płaskich złączy Faston 6,3 mm
Piktogramy na kołysce umożliwiające wyraźną identyfikację pozycji
Idealny dla
Panele sterowania i rozdzielnice
Sterowanie kierunkowe silników prądu stałego (np. do przodu/do tyłu) w połączeniu z odpowiednim okablowaniem
Sterowanie trybem urządzenia z pozycją środkową wyłączoną
Zastosowania przemysłowe i warsztatowe, urządzenia testowe
Zawartość opakowania
1x przełącznik kołyskowy KCD4
Dlaczego warto wybrać ten produkt?
Standardowy format KCD4 umożliwiający łatwą wymianę w istniejących panelach
Wersja z momentem obrotowym przeznaczona do sterowania w sytuacjach, w których wymagany jest powrót do pozycji początkowej
Proste podłączenie za pomocą złącza Faston 6,3 mm i szybki montaż na panelu
Wyraźnie zdefiniowany otwór montażowy i głębokość instalacji do projektowania paneli
Instrukcja instalacji i obsługi
Przed montażem należy sprawdzić, czy rozmiar otworu montażowego wynosi 29,5 x 22,4 mm, a wymagana głębokość w panelu wynosi 28 mm.
Do połączeń należy użyć odpowiednich złączy Faston o średnicy 6,3 mm i przewodów o rozmiarze dostosowanym do obciążenia prądowego danego zastosowania.
Sprawdź poprawność podłączenia styków poprzez pomiar lub zgodnie ze schematem swojej aplikacji (WŁ.-WYŁ.-WŁ., 6 pinów).
Informacja o bezpieczeństwie
Podczas użytkowania produktu przy napięciu sieciowym 220250 V AC należy przestrzegać zasad pracy z urządzeniami elektrycznymi. Instalację i serwis należy przeprowadzać wyłącznie przy odłączonym zasilaniu.
Należy zachować wymagane odległości izolacyjne, bezpieczniki i obudowy zgodnie z konkretnym zastosowaniem. Obudowa IP20 nie chroni przed wnikaniem wody.
