Description

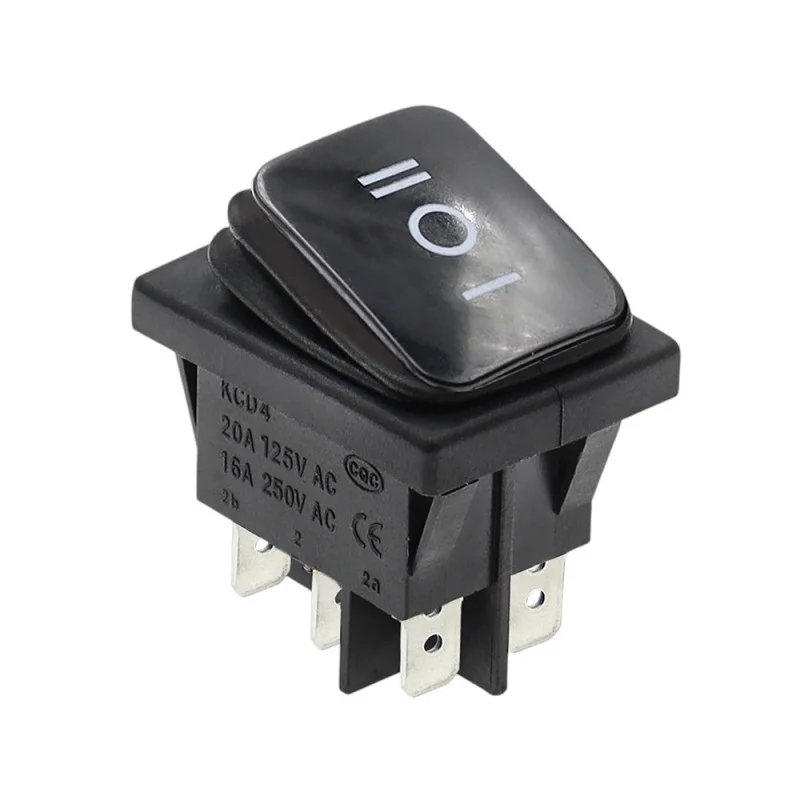

Prostokątny przełącznik kołyskowy typu KCD4 do montażu panelowego przeznaczony jest do przełączania obwodów w trzech pozycjach (I/O/II). Dzięki stopniowi ochrony IP65 nadaje się również do zastosowań o podwyższonych wymaganiach ochrony przed pyłem i zachlapaniem.
Dane techniczne
Typ: KCD4
Funkcja: WŁ.-WYŁ.-WŁ. (pozycja I / O / II)
Obciążenie znamionowe: 16 A przy 250 V AC
Maksymalne napięcie: 250 V
Otwór montażowy: 30 x 22 mm
Wymiary: 31 x 25 x 35 mm
Wysokość montażu (wymagana głębokość w panelu): 28 mm
Temperatura pracy: od -25 do +80 °C
Ochrona: IP65
Złącze: Faston 6,3 mm
Liczba pinów: 6
Wzór: czarny
Funkcje i cechy
Trójpozycyjna konstrukcja do przełączania między dwoma obwodami z pozycją środkową wyłączoną
Blokada położenia w celu zapewnienia stabilnego ustawienia stanu przełączania
Piktogramy kołyski: I / O / II
Montaż panelowy w wycięciu prostokątnym
Zaciski do podłączenia za pomocą płaskich złączy Faston 6,3 mm
Stopień ochrony IP65 umożliwiający stosowanie w środowiskach o zwiększonym zapyleniu lub zachlapaniu wodą
Idealny dla
Panele sterowania i aplikacje rozdzielnic
Kontrola urządzeń przemysłowych i usług
Obwody zasilania i przełączania wymagające sterowania trójpozycyjnego
Zastosowania wymagające ochrony IP65 na przedniej części panelu
Zawartość opakowania
Przełącznik kołyskowy KCD4
Dlaczego warto wybrać ten produkt?
Wyraźnie zdefiniowana funkcja WŁ.-WYŁ.-WŁ. z oznaczeniem I/O/II
Standardowy montaż panelu w otworze 30 x 22 mm
Łatwe podłączenie za pomocą złącza Faston 6,3 mm
Stopień ochrony IP65 do bardziej wymagających warunków pracy
Instrukcja instalacji i obsługi
Przed montażem należy sprawdzić, czy rozmiar otworu montażowego wynosi 30 x 22 mm, a wymagana głębokość przestrzeni w panelu wynosi 28 mm.
Do połączeń należy użyć odpowiednich złączy Faston o średnicy 6,3 mm i przewodów o rozmiarze dostosowanym do obciążenia prądowego danego zastosowania.
Należy dostosować okablowanie do konkretnej funkcji WŁ.-WYŁ.-WŁ. zgodnie ze schematem urządzenia; przed uruchomieniem zalecamy sprawdzenie układu pinów.
Informacja o bezpieczeństwie
Produkt jest przeznaczony do pracy pod niebezpiecznym napięciem (do 250 V AC). Instalacja i serwisowanie powinny być wykonywane wyłącznie po odłączeniu zasilania i przez odpowiednio wykwalifikowaną osobę.
Należy przestrzegać wymagań dotyczących bezpieczników i rozmiarów przewodów zgodnie z obowiązującymi normami i parametrami danego zastosowania.
