Description

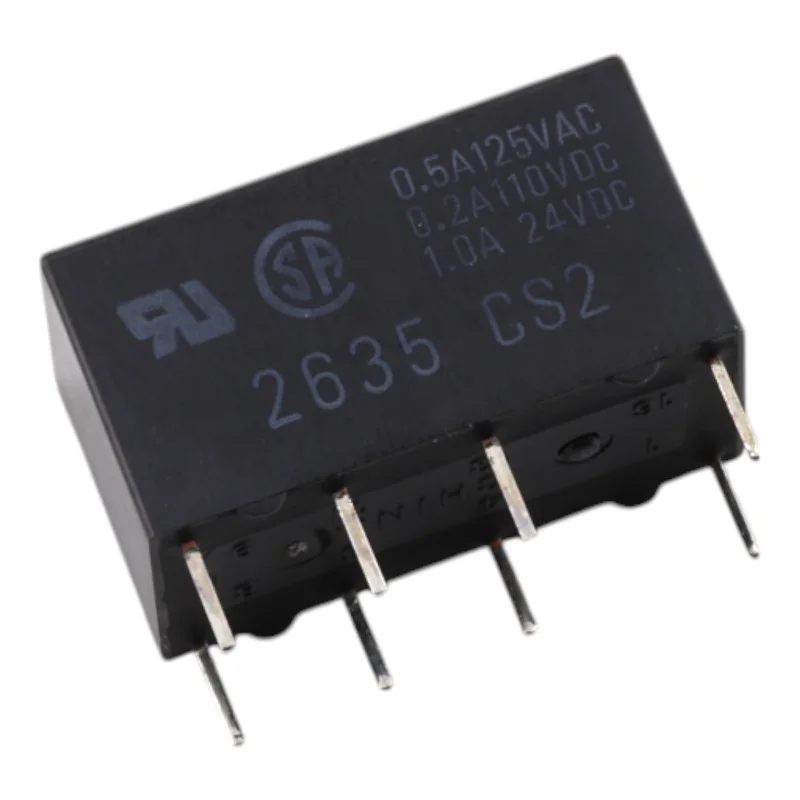

Omron G5V-2-H1 to miniaturowy przekaźnik sygnałowy do montażu na płytce drukowanej z cewką 5 V DC w wersji o wysokiej czułości. Dzięki stykom DPDT (2c) nadaje się do przełączania dwóch niezależnych obwodów w aplikacjach sterujących, pomiarowych i komunikacyjnych, gdzie wymagany jest niski pobór mocy cewki.
Dane techniczne
Model: G5V-2-H1
Typ przekaźnika: przekaźnik sygnałowy do PCB
Układ styków: DPDT (2c)
Napięcie znamionowe cewki: 5 V DC
Prąd znamionowy cewki: 30 mA
Rezystancja cewki: 166,7
Pobór mocy cewki: około 150 mW
Materiał styku: Ag + stop Au
Typ styku: poprzeczka rozwidlona
Obciążenie znamionowe (obciążenie rezystancyjne): 0,5 A przy 125 VAC; 1 A przy 24 VDC
Prąd znamionowy ciągły stykowy: 2 A
Maksymalne napięcie przełączania: 125 VAC, 125 VDC
Maksymalny prąd przełączania: 1 A
Czas przełączania: maks. 7 ms
Czas otwarcia: maks. 3 ms
Rezystancja styku: maks. 100 m
Rezystancja izolacji: min. 1000 M (przy 500 V DC)
Wytrzymałość dielektryczna (cewkastyki): 1000 V AC, 50/60 Hz przez 1 min
Wytrzymałość dielektryczna (styki o tej samej polaryzacji): 500 V AC, 50/60 Hz przez 1 min
Wytrzymałość dielektryczna (styki o różnej polaryzacji): 1000 V AC, 50/60 Hz przez 1 min
Wytrzymałość na napięcie udarowe: 1500 V (10 x 160 µs)
Temperatura otoczenia podczas pracy: od -25°C do +70°C (bez oblodzenia i kondensacji)
Wilgotność otoczenia podczas pracy: od 5% do 85%
Waga: około 5 g
Funkcje i cechy
Wersja o wysokiej czułości zapewniająca mniejsze zużycie energii przez cewkę przy jednoczesnym zachowaniu parametrów funkcjonalnych przekaźnika
Styki DPDT umożliwiają jednoczesne przełączanie dwóch obwodów
Styki ze stopu Au zapewniające niezawodne przełączanie sygnału przy niskich poziomach
Zdefiniowane parametry izolacji i dielektryka do stosowania w obwodach sterowania
Idealny dla
Układy sterujące i logiczne w elektronice przemysłowej
Sprzęt pomiarowy i testowy
Moduły komunikacyjne i sygnalizacyjne
Łączenie obwodów prądu stałego niskiego napięcia i obciążeń rezystancyjnych prądu przemiennego w zakresie wartości znamionowych
Zawartość opakowania
Przekaźnik Omron G5V-2-H1, 5 V DC (wysoka czułość)
Dlaczego warto wybrać ten produkt?
Zweryfikowany typ przekaźnika ze zdefiniowanymi parametrami cewki i styku
Konstrukcja DPDT do uniwersalnego zastosowania w aplikacjach sygnałowych i sterujących
Wariant o wysokiej czułości i mniejszym poborze mocy cewki
Materiał styków Ag + stop Au odpowiedni do przełączania sygnałów
Instrukcja instalacji i obsługi
Należy zwrócić uwagę na znamionowe napięcie cewki wynoszące 5 V DC i prawidłową biegunowość zgodnie z okablowaniem płytki.
Do przełączania obciążeń indukcyjnych należy stosować odpowiednie tłumiki przepięć (np. diodę dla prądu stałego, element RC/warystor dla prądu przemiennego).
Należy przestrzegać wartości znamionowych obciążeń rezystancyjnych i weryfikować ich przydatność do konkretnego przełączanego obciążenia w warunkach rzeczywistych.
Informacja o bezpieczeństwie
Istnieje ryzyko porażenia prądem podczas przełączania prądu 125 VAC/125 VDC i wyższych; instalację powinna wykonywać wyłącznie osoba wykwalifikowana.
Zapewnij odpowiednie odstępy izolacyjne na płytce PCB i postępuj zgodnie z zasadami bezpiecznego projektowania podczas pracy z niebezpiecznymi napięciami
