Description

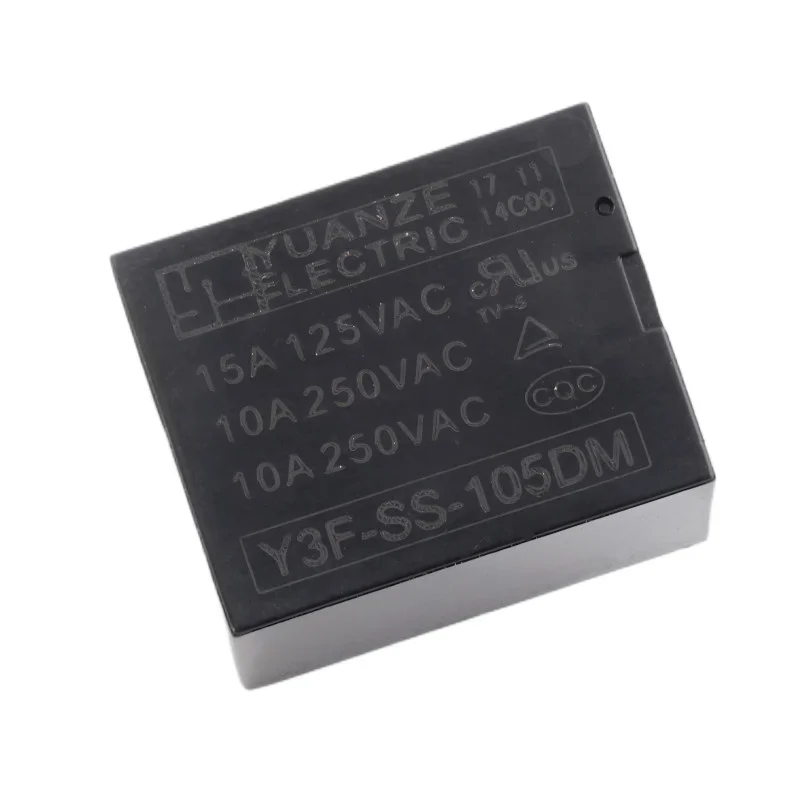

Przekaźnik elektromechaniczny Y3F-SS-105DM przeznaczony jest do przełączania obciążeń za pomocą niskonapięciowego sygnału sterującego 5 V DC. Nadaje się do prostych układów łączeniowych, automatyki i zasilania, gdzie wymagane jest galwaniczne oddzielenie części sterującej od obwodu przełączanego.
Dane techniczne
Model: Y3F-SS-105DM
Typ: przekaźnik elektromechaniczny
Liczba pinów: 4
Napięcie sterujące cewki: 5 V DC
Rezystancja cewki: 70
Pobór mocy cewki: 0,36 W
Maksymalne napięcie przełączania: 250 V AC
Maksymalny prąd przełączania: 10 A
Wymiary: 19,6 x 15,4 x 15,5 mm
Funkcje i cechy
Przełączanie obciążeń do 250 V AC przy prądach do 10 A
Sterowanie cewką 5 V DC do stosowania ze wspólną logiką i obwodami sterującymi
Konstrukcja elektromechaniczna z izolacją galwaniczną pomiędzy cewką a stykami
Kompaktowe wymiary umożliwiające montaż w urządzeniach o ograniczonej przestrzeni
Zawartość opakowania
Przekaźnik Y3F-SS-105DM 5 V DC/250 V AC 10 A, 4-pinowy
Informacja o bezpieczeństwie
Istnieje ryzyko porażenia prądem elektrycznym podczas przełączania napięcia sieciowego 230250 V AC. Montaż i podłączanie należy wykonywać wyłącznie przy odłączonym zasilaniu.
Należy zachować odpowiednie odstępy izolacyjne oraz używać przewodów i zacisków o odpowiednim napięciu i natężeniu prądu.
Nie należy przekraczać maksymalnego napięcia i prądu przełączania; w przypadku obciążeń indukcyjnych należy rozważyć zastosowanie odpowiednich elementów ochronnych.
