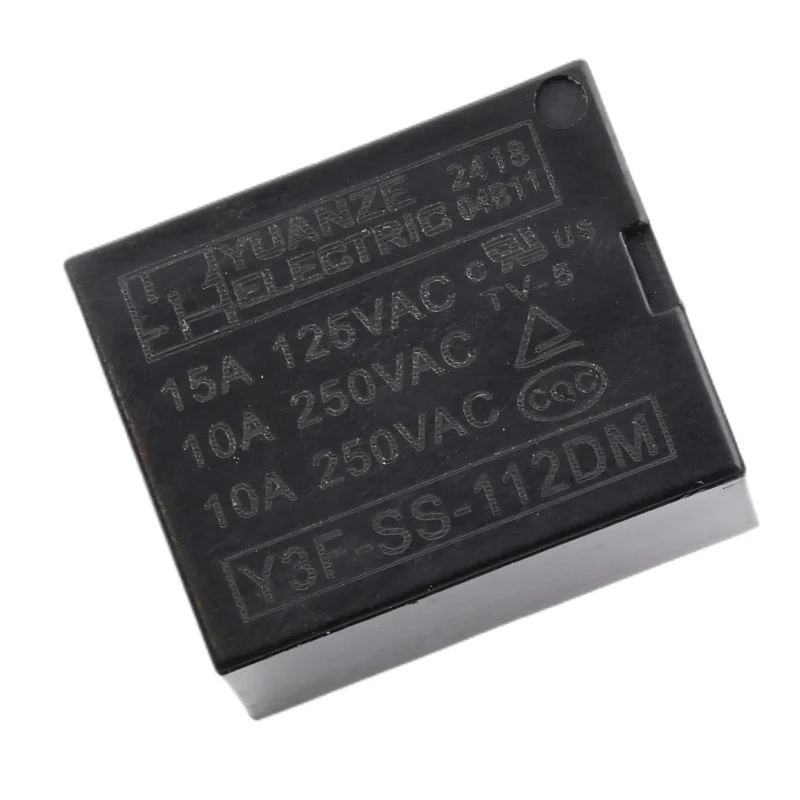

Elektromagnetyczny przekaźnik mocy Y3F-SS-112DM przeznaczony jest do przełączania obciążeń za pomocą sygnału sterującego 12 V DC. Dzięki zestykom o obciążalności do 10 A, nadaje się do ogólnych zastosowań łączeniowych w elektronice i automatyce, gdzie wymagana jest izolacja galwaniczna między częścią sterującą a obwodem przełączanym.
Dane techniczne
Model: Y3F-SS-112DM
Typ styku: SPDT (1 styk przełączny)
Napięcie sterujące cewki: 12V DC
Rezystancja cewki: 400
Pobór mocy cewki: 0,36 W
Napięcie przełączania: 250 V AC
Maksymalny prąd przełączania: 10A
Wymiary: 19,6 x 15,4 x 15,5 mm
Funkcje i cechy
Przekaźnik elektromagnetyczny do przełączania obciążeń prądu przemiennego i stałego z izolacją galwaniczną
Konstrukcja 4-pinowa do montażu w płytce PCB lub gnieździe, w zależności od zastosowanego okablowania
Styk przełączalny umożliwia wybór pomiędzy wyjściem normalnie otwartym i normalnie zamkniętym
Zawartość opakowania
1x przekaźnik Y3F-SS-112DM
Informacja o bezpieczeństwie
Podczas przełączania napięcia sieciowego 230250 V AC istnieje ryzyko porażenia prądem elektrycznym. Montaż i podłączanie należy przeprowadzać wyłącznie przy odłączonym zasilaniu.
Należy zachować odpowiednie odstępy izolacyjne na płytce PCB, właściwe bezpieczniki i wymiary przewodów dla natężenia prądu do 10A.
Należy stosować przekaźniki w granicach ich wartości znamionowych; w przypadku obciążeń indukcyjnych należy rozważyć zastosowanie elementów zabezpieczających (np. elementu RC, warystora, diody) w zależności od rodzaju obciążenia.
