Description

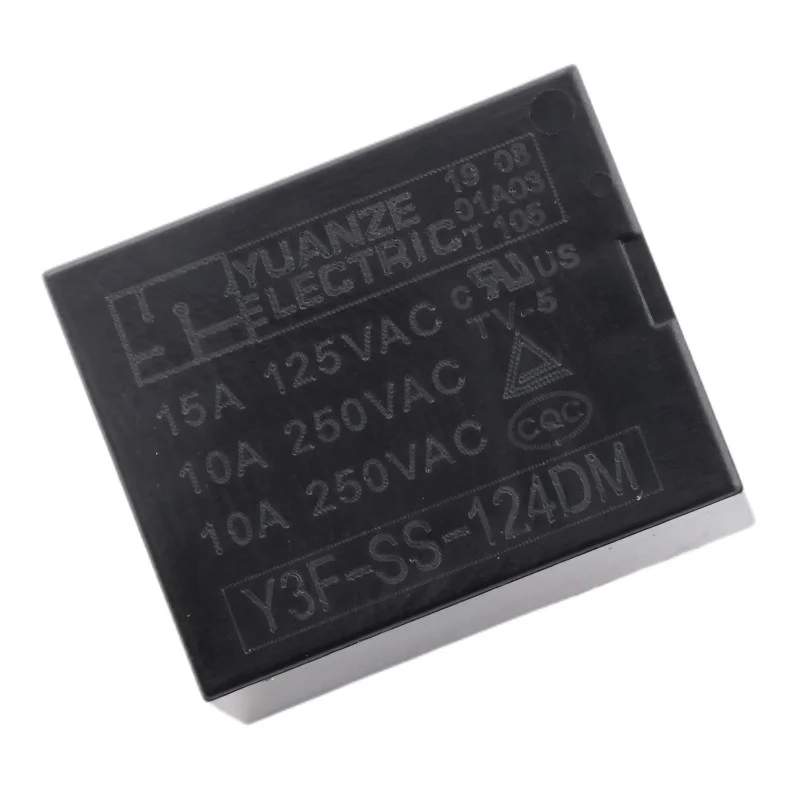

Y3F-SS-124DM to kompaktowy przekaźnik mocy do montażu na płytce drukowanej, przeznaczony do przełączania obciążeń w obwodach mocy i sterowania. Dzięki cewce 24 V DC i stykowi NO nadaje się do galwanicznej izolacji części sterującej od części przełączanej oraz do przełączania obciążeń sieciowych i niskonapięciowych w zakresie parametrów znamionowych.
Dane techniczne
Model: Y3F-SS-124DM
Projekt: przekaźnik do montażu na płytce drukowanej, 4-pinowy
Typ styku: SPST-NO (1× normalnie otwarty, NO)
Napięcie sterujące cewki: 24 V DC
Pobór mocy cewki: 0,36 W
Rezystancja cewki: 1600
Napięcie przełączania: do 250 V AC
Maksymalny prąd przełączania: 10 A
Rezystancja izolacji: 100 M (typowo przy 500 V DC)
Temperatura pracy: od -40°C do +85°C
Wymiary: 19,6 × 15,4 × 15,5 mm
Funkcje i cechy
Izolacja galwaniczna pomiędzy cewką a stykiem zapewniająca bezpieczne sterowanie sekcją mocy
Kompaktowe wymiary odpowiednie do gęstej instalacji PCB
Proste przełączanie obciążenia za pomocą styku NO (zamyka się po przyłożeniu napięcia do cewki)
Nadaje się do przełączania obciążeń rezystancyjnych w zakresie parametrów znamionowych
Zawartość opakowania
1× przekaźnik Y3F-SS-124DM
Informacja o bezpieczeństwie
Podczas przełączania napięcia 230250 V prądu przemiennego istnieje ryzyko porażenia prądem elektrycznym. Instalację i podłączanie należy przeprowadzać wyłącznie przy odłączonym zasilaniu.
Zwróć uwagę na odstępy izolacyjne na płytce PCB i zaprojektuj odpowiednie szerokości ścieżek przewodzących dla przełączanego prądu.
W przypadku obciążeń indukcyjnych (silniki, cewki, transformatory) należy stosować odpowiednie elementy ochronne (np. element RC, warystor, tłumik), aby ograniczyć przepięcia i przepalanie styków.
Nie należy przekraczać znamionowego napięcia i prądu styków; przy wyższych temperaturach i obciążeniach indukcyjnych należy rozważyć zmniejszenie obciążalności.
