Description

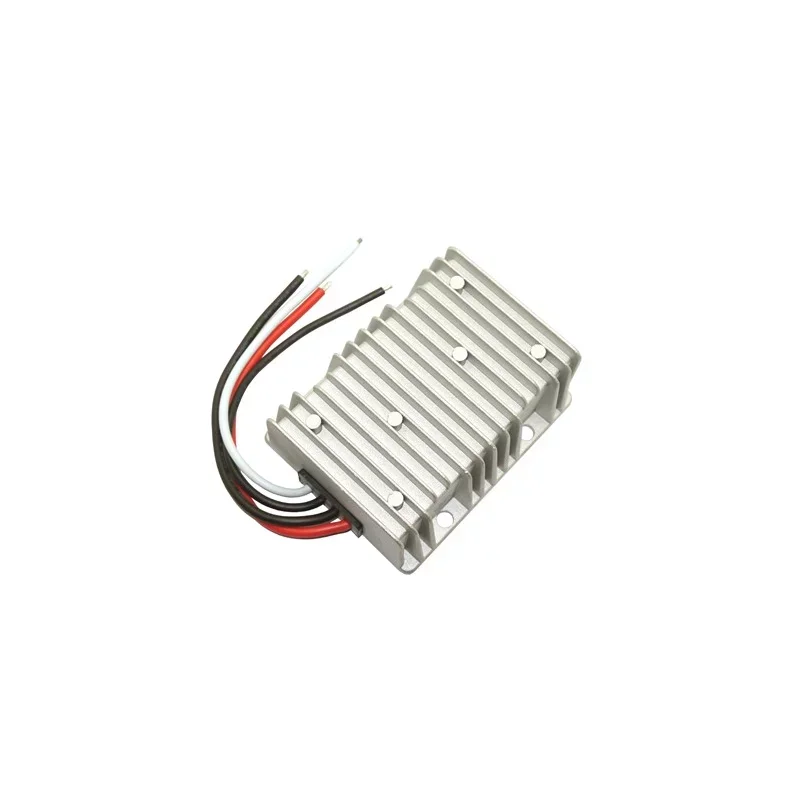

Wysokowydajny przetwornik DC/DC, zaprojektowany do konwersji napięcia wejściowego z szerokiego zakresu 836 V DC na stabilne napięcie 13 V DC. Dzięki solidnej konstrukcji, wysokiej sprawności i stopniowi ochrony IP68, nadaje się do wymagających zastosowań przemysłowych, pojazdów i systemów o wyższym zapotrzebowaniu na energię.
Dane techniczne
Typ: Przetwornica DC/DC
Napięcie wejściowe: 8-36 V DC
Napięcie wyjściowe: 13 V DC
Maksymalny prąd wyjściowy: 25A
Moc wyjściowa: 325 W
Wydajność: do 95%
Izolacja elektryczna: konstrukcja nieizolowana (wspólne uziemienie wejściowe i wyjściowe)
Zabezpieczenia: przepięciowe, przeciążeniowe, zwarciowe, przegrzania
Chłodzenie: pasywne (radiator aluminiowy)
Temperatura pracy: od -40 do +80 °C
Ochrona: IP68
Wymiary: 125 × 105 × 52 mm
Waga: 1200g
Certyfikacja: CE, RoHS
Funkcje i cechy
Stabilizacja napięcia wyjściowego 13 V DC w szerokim zakresie napięcia wejściowego
Wysoka wydajność redukująca straty i nagrzewanie przy wyższych obciążeniach
Solidna konstrukcja z pasywnym chłodzeniem do pracy w trudnych warunkach
Stopień ochrony IP68 umożliwiający stosowanie w zapylonym i wilgotnym środowisku
Zintegrowane zabezpieczenia zapewniające zwiększoną niezawodność operacyjną
Idealny dla
Zasilanie urządzeń 12/13 V w pojazdach i aplikacjach mobilnych (systemy 24 V/36 V)
Instalacje przemysłowe ze zmiennym zasilaniem prądem stałym
Zasilanie urządzeń elektronicznych w trudnych warunkach zewnętrznych
Systemy wymagające wyższych prądów przy stabilnym napięciu stałym
Zawartość opakowania
Konwerter DC/DC
Dlaczego warto wybrać ten produkt?
Szeroki zakres wejściowy 836 V DC zapewniający kompatybilność z różnymi systemami zasilania
Wyjście 13 V DC do 25 A do zastosowań o większej mocy
Stopień ochrony IP68 i pasywne chłodzenie umożliwiają pracę w trudnych warunkach
Zintegrowane funkcje zabezpieczające (przepięcie, przeciążenie, zwarcie, przegrzanie)
Zgodność z CE i RoHS
Instrukcja instalacji i obsługi
Przed instalacją należy sprawdzić, czy napięcie wejściowe zasilacza mieści się w zakresie 836 V DC.
Należy zwrócić uwagę na prawidłową biegunowość połączeń i stosować przewody o odpowiednim przekroju dla natężenia prądu do 25A.
Należy zapewnić odpowiednie miejsce do odprowadzania ciepła z aluminiowej obudowy falownika, szczególnie przy ciągłym obciążeniu.
Zaleca się połączenie wejścia i wyjścia zgodnie z wymaganiami konkretnego zastosowania.
Informacja o bezpieczeństwie
Instalację należy przeprowadzać przy odłączonym zasilaniu.
Nieprawidłowe podłączenie biegunów lub niewystarczające zabezpieczenie bezpiecznikiem może spowodować uszkodzenie urządzenia i podłączonego obciążenia.
Falownik może się nagrzewać w trakcie pracy, dlatego należy upewnić się, że nie jest on przykryty ani nie ma kontaktu z materiałami łatwopalnymi.
