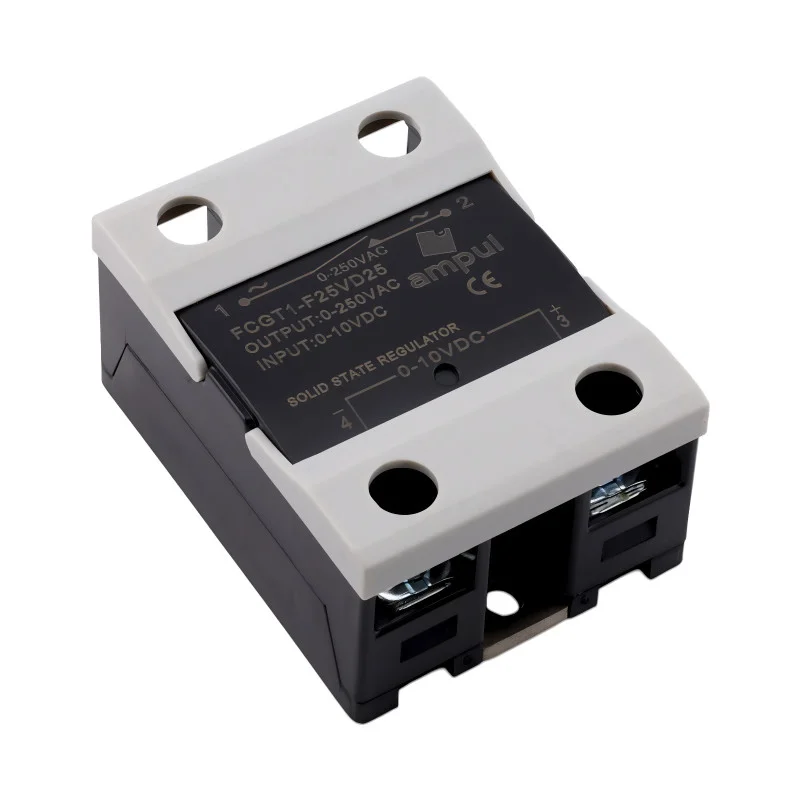

Description
Il regolatore di potenza a stato solido è progettato per controllare la potenza di un carico in corrente alternata tramite un segnale di controllo analogico in corrente continua da 010 VDC. Serve per la regolazione proporzionale dell’uscita in quadri elettrici e dispositivi dove è richiesta una commutazione senza contatto o un controllo continuo del circuito di potenza.
Specifiche tecniche
Tipo di dispositivo: regolatore di potenza a stato solido
Ingresso di controllo: 010 VDC
Uscita per la versione VD25: 0250 VAC
Corrente nominale in base alla variante scelta: 10 A, 25 A, 40 A, 60 A, 80 A, 100 A, 120 A
Rigidità dielettrica: 2500 Vrms
Resistenza di isolamento: 1000 M
Intervallo di temperatura operativa: da -30 a +75 °C
Intervallo di temperatura di stoccaggio: da -30 a +110 °C
Materiale dell’involucro: ABS
Materiale della base: alluminio
Umidità secondo IEC60068-2-78: 93 %, senza condensa
Durata a temperatura ambiente di 40 °C: 4 704 120 ore
Durata a temperatura ambiente di 60 °C: 2 549 160 ore
Corrente di carico con dissipatore: da 5 a 84 A in base al modello da 10 a 120 A
Corrente di carico senza dissipatore: da 4 a 9 A MAX.
Corrente di spunto: da 50 a 1000 A in base al modello da 10 a 120 A
Connessione a morsetti per il circuito di potenza e l’ingresso di controllo
Marcatura dei morsetti sul corpo del regolatore: 1, 2, 3, 4
Funzioni e caratteristiche
Controllo della potenza di uscita a stato solido senza contatti meccanici.
Regolazione proporzionale dell’uscita in corrente alternata tramite segnale di ingresso analogico.
Isolamento galvanico tra la parte di controllo e quella di potenza, espresso da una rigidità dielettrica di 2500 Vrms.
La base in alluminio serve per la dissipazione del calore dalla parte di potenza del regolatore.
Design con fori di montaggio per un fissaggio sicuro alla base o al dissipatore.
I morsetti consentono il collegamento dei cavi sia per il circuito di potenza che per il segnale di controllo.
L’intervallo di temperatura operativa ne consente l’uso in apparecchiature elettriche in normali ambienti industriali.
Ideale per
Regolazione della potenza di carichi in corrente alternata in apparecchiature elettriche.
Applicazioni con controllo analogico tramite segnale 010 VDC.
Sistemi di riscaldamento e carichi resistivi che richiedono la regolazione della potenza.
Quadri industriali, unità di regolazione e sistemi di automazione.
Sostituzione della commutazione meccanica dove è richiesto un controllo a stato solido senza contatti mobili.
Contenuto della confezione
1× regolatore di potenza a stato solido nella variante di corrente scelta
Perché scegliere questo prodotto
Consente il controllo diretto dell’uscita di potenza in corrente alternata tramite un segnale analogico 010 VDC.
Offre varianti di corrente da 10 A a 120 A per i diversi requisiti di potenza dell’applicazione.
Il design a stato solido riduce l’usura della parte di commutazione causata dal contatto meccanico.
I parametri tecnici includono la rigidità dielettrica, la resistenza di isolamento, l’intervallo di temperatura e la resistenza all’umidità senza condensa.
Il design con base in alluminio favorisce la dissipazione del calore quando montato su un dissipatore adeguato.
Istruzioni per l’installazione e l’uso
L’installazione e il cablaggio devono essere eseguiti da personale con adeguate qualifiche elettrotecniche.
Prima del collegamento, verificare la compatibilità della variante di corrente del regolatore con la corrente e il tipo di carico collegato.
Durante il funzionamento con correnti di carico elevate, garantire un’adeguata dissipazione del calore tramite la base in alluminio e un dissipatore appropriato.
Installare il regolatore su una superficie non infiammabile e meccanicamente stabile.
Rispettare il corretto collegamento dei morsetti di potenza e di controllo in base alla marcatura sul corpo del regolatore.
Non collegare il circuito di controllo 010 VDC ai morsetti di potenza.
Avvertenze di sicurezza
Il dispositivo funziona con tensioni alternate fino a 250 VAC, che presentano un rischio di scossa elettrica.
Prima dell’installazione, della manutenzione o della modifica del cablaggio, scollegare sempre l’alimentazione sia dal circuito di potenza che da quello di controllo.
Un cablaggio errato comporta il rischio di cortocircuito, surriscaldamento, danni al regolatore o al carico collegato.
In caso di raffreddamento insufficiente, c’è il rischio di surriscaldamento della parte di potenza del regolatore.
Non superare la corrente nominale della variante scelta.
Non utilizzare il regolatore in ambienti con umidità condensante.
Il prodotto non è destinato all’installazione sotto tensione.
