Description

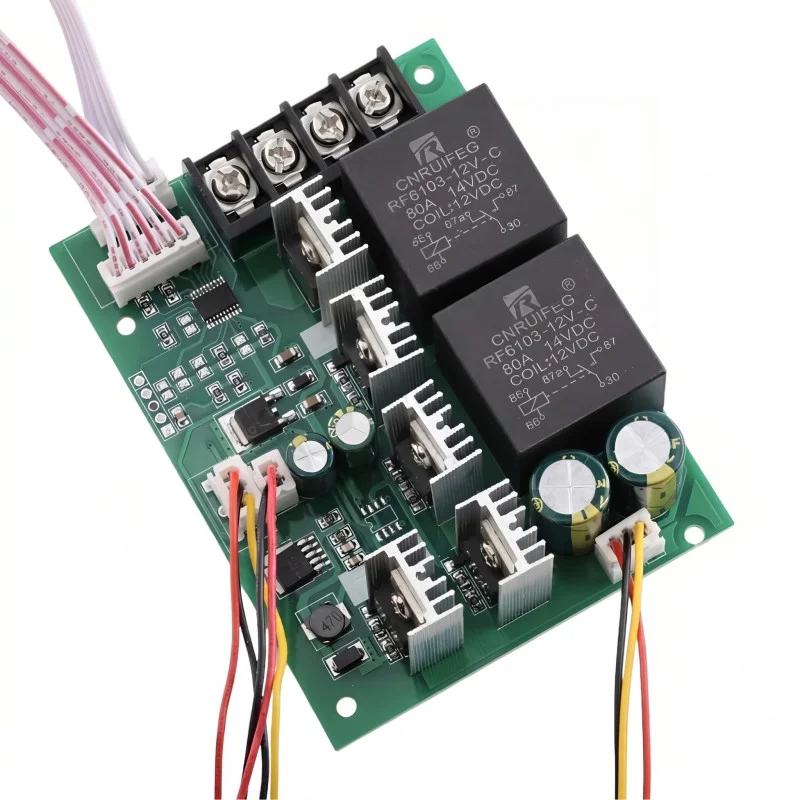

Il controller PWM è progettato per il controllo della velocità di un motore CC con una tensione di alimentazione compresa tra 9 e 60 V. Il modulo utilizza una regolazione continua nell’intervallo 0-100% ed è dotato di un display digitale per visualizzare il livello di regolazione impostato. Il circuito comprende un potenziometro con manopola di controllo e un interruttore a bilanciere separato. La progettazione con elementi di potenza su circuito stampato e morsetti a vite lo rende adatto all’installazione in apparecchiature e applicazioni tecniche con motori CC.
Specifiche tecniche
Tipo di prodotto: regolatore di velocità per motore CC PWM
Progettato per: motore a corrente continua
Tensione di funzionamento: 9-60 V
Intervallo di controllo della velocità: 0-100%
Corrente massima: 60 A
Corrente nominale: 35 A a 12 V
Uscita: lineare sotto carico
Display: digitale, a tre cifre
Collegamento: morsettiera a vite per motore e alimentazione
Marcatura dei terminali: 2 motori, polo negativo di alimentazione, polo positivo di alimentazione
Dimensioni della scheda: 100 × 76 mm
Distanza tra i fori di montaggio lungo il lato più lungo: 90 mm
Distanza tra i fori di montaggio nella direzione del lato più corto: 65 mm
Dimensioni del display: 23 × 14 mm
Diametro dell’albero del potenziometro: 6,8 mm
Designazione del modello sulla base: Regolatore di velocità 40A
Funzioni e caratteristiche
Controllo elettronico della velocità PWM di un motore a corrente continua
Visualizzazione digitale del punto di regolazione
Controllo tramite potenziometro esterno con manopola
Interruttore separato nella versione con cavo
Scheda dotata di componenti di potenza con dissipatori di calore
Morsetti a vite per il collegamento fisso dell’alimentatore e del motore
Il prodotto richiede un carico collegato e non deve essere testato senza carico.
Ideale per
Controllo della velocità dei motori a corrente continua in applicazioni per officine e hobbisti.
Installazione in dispositivi con azionamento CC
Controllo motori in progetti tecnici in cui è necessaria la regolazione manuale della potenza
Contenuto della confezione
Modulo di controllo PWM su circuito stampato
Potenziometro con filo di collegamento
Manopola di controllo
Display digitale con cavo di collegamento
Interruttore a bilanciere con fili
Perché scegliere questo prodotto?
Consente il controllo di motori a corrente continua su un ampio intervallo di tensione di funzionamento.
Il display digitale semplifica la regolazione ripetuta del livello di controllo
I collegamenti dei terminali e i comandi separati semplificano l’integrazione in un pannello o in un armadio.
Il progetto è specificamente concepito per alimentare e controllare un motore a corrente continua.
Istruzioni di installazione e funzionamento
Collegare il motore ai due terminali contrassegnati come motore e l’alimentatore ai terminali negativo e positivo.
Rispettare la corretta polarità dell’alimentatore.
Utilizzare il regolatore solo con un carico collegato.
Durante l’installazione, assicurarsi che vi sia sufficiente ventilazione e che il modulo sia fissato meccanicamente.
Per carichi di corrente più elevati, utilizzare cavi adeguati e terminali serrati saldamente.
Avviso di sicurezza
Un cablaggio errato può causare danni al controller, al motore o all’alimentatore.
Durante il funzionamento, sussiste il rischio di surriscaldamento dei componenti e dei terminali di alimentazione.
Un cortocircuito sui terminali di uscita o di alimentazione può causare danni al dispositivo e ai cavi.
L’installazione e il collegamento devono essere effettuati con l’alimentazione elettrica scollegata.
Il prodotto non è destinato al collegamento diretto alla rete elettrica CA.
Quando integrato in un dispositivo, è necessario garantire la protezione dal contatto con parti sotto tensione e dai danni meccanici.
