Description

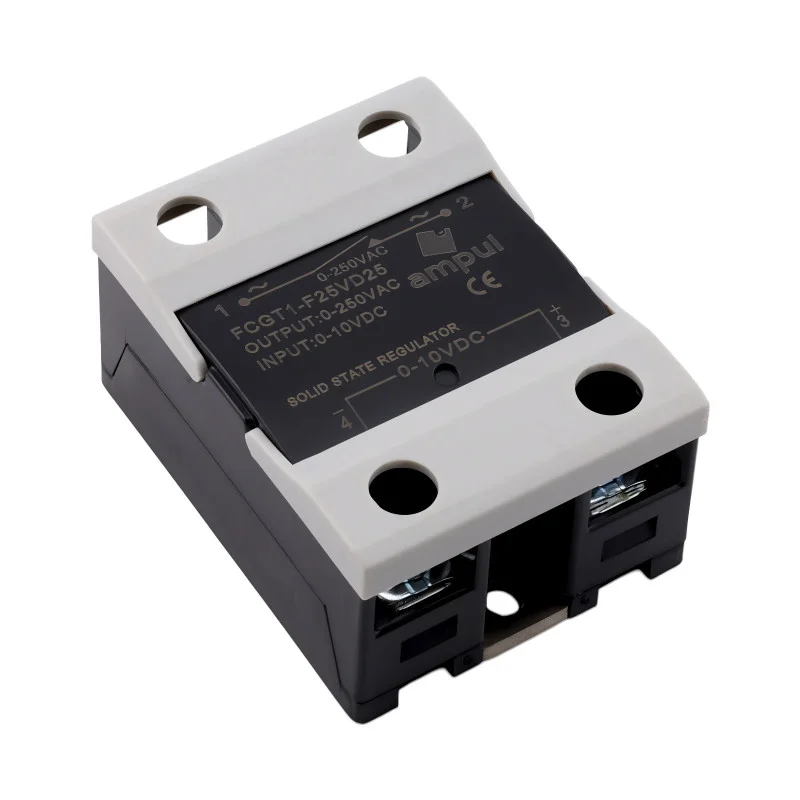

El regulador de potencia de estado sólido está diseñado para controlar la potencia de cargas de corriente alterna mediante una señal de control analógica de corriente continua de 010 VDC. Sirve para la regulación proporcional de la salida en cuadros y equipos eléctricos donde se requiere una conmutación sin contacto o un control continuo del circuito de potencia.
Especificaciones técnicas
Tipo de dispositivo: regulador de potencia de estado sólido
Entrada de control: 010 VDC
Salida en el modelo VD25: 0250 VAC
Corriente nominal según la variante elegida: 10 A, 25 A, 40 A, 60 A, 80 A, 100 A, 120 A
Resistencia dieléctrica: 2500 Vrms
Resistencia de aislamiento: 1000 M
Rango de temperatura ambiente de funcionamiento: -30 a +75 °C
Rango de temperatura ambiente de almacenamiento: -30 a +110 °C
Material de la carcasa: ABS
Material de la base: aluminio
Humedad según IEC60068-2-78: 93 %, sin condensación
Vida útil a temperatura ambiente de 40 °C: 4 704 120 horas
Vida útil a temperatura ambiente de 60 °C: 2 549 160 horas
Corriente de carga con disipador térmico: 5 a 84 A según el modelo de 10 a 120 A
Corriente de carga sin disipador térmico: 4 a 9 A MÁX.
Corriente de irrupción: 50 a 1000 A según el modelo de 10 a 120 A
Conexión por bornes del circuito de potencia y la entrada de control
Marcado de los bornes en el cuerpo del regulador: 1, 2, 3, 4
Funciones y características
Control de salida de potencia de estado sólido sin contactos mecánicos.
Regulación proporcional de la salida de CA mediante una señal de entrada analógica.
Aislamiento galvánico entre la parte de control y la de potencia, con una resistencia dieléctrica de 2500 Vrms.
Base de aluminio para disipar el calor de la parte de potencia del regulador.
Diseño con orificios de montaje para una fijación segura a la superficie o al disipador térmico.
Los bornes permiten conectar los cables tanto para el circuito de potencia como para la señal de control.
El rango de temperatura de funcionamiento permite su uso en equipos eléctricos en entornos industriales estándar.
Ideal para
Regulación de potencia de cargas de CA en equipos eléctricos.
Aplicaciones con control analógico mediante señal de 010 VDC.
Sistemas de calefacción y cargas resistivas que requieren regulación de potencia.
Cuadros industriales, unidades de control y sistemas de automatización.
Reemplazo de la conmutación mecánica donde se requiera control de estado sólido sin contactos móviles.
Contenido del paquete
1× regulador de potencia de estado sólido en la variante de corriente elegida
Por qué elegir este producto
Permite el control directo de la salida de potencia de CA con una señal analógica de 010 VDC.
Ofrece variantes de corriente de 10 A a 120 A para diferentes requisitos de potencia de la aplicación.
El diseño de estado sólido reduce el desgaste en la parte de conmutación causado por el contacto mecánico.
Los parámetros técnicos incluyen la resistencia dieléctrica especificada, la resistencia de aislamiento, el rango de temperatura y la resistencia a la humedad sin condensación.
El diseño con base de aluminio favorece la disipación del calor cuando se monta en un disipador térmico adecuado.
Instrucciones de instalación y funcionamiento
El montaje y el cableado deben ser realizados por una persona con la cualificación electrotécnica adecuada.
Antes de conectar, verifique que la variante de corriente del regulador coincide con la corriente y la naturaleza de la carga conectada.
Al operar con una corriente de carga más alta, asegure una disipación de calor adecuada a través de la base de aluminio y un disipador térmico correspondiente.
Instale el regulador en una superficie no inflamable y mecánicamente estable.
Siga la conexión correcta de los bornes de potencia y control según las marcas en el cuerpo del regulador.
No conecte el circuito de control de 010 VDC a los bornes de potencia.
Advertencias de seguridad
El dispositivo funciona con voltaje de CA de hasta 250 VAC, lo que representa un riesgo de descarga eléctrica.
Desconecte siempre la alimentación de los circuitos de potencia y control antes de la instalación, el mantenimiento o los cambios de cableado.
Un cableado incorrecto conlleva el riesgo de cortocircuito, sobrecalentamiento y daños al regulador o a la carga conectada.
Una refrigeración insuficiente puede provocar el sobrecalentamiento de la parte de potencia del regulador.
No exceda la corriente nominal de la variante elegida.
No utilice el regulador en entornos con humedad de condensación.
El producto no está diseñado para ser instalado bajo tensión.
